盘式行星齿轮传动箱结构设计

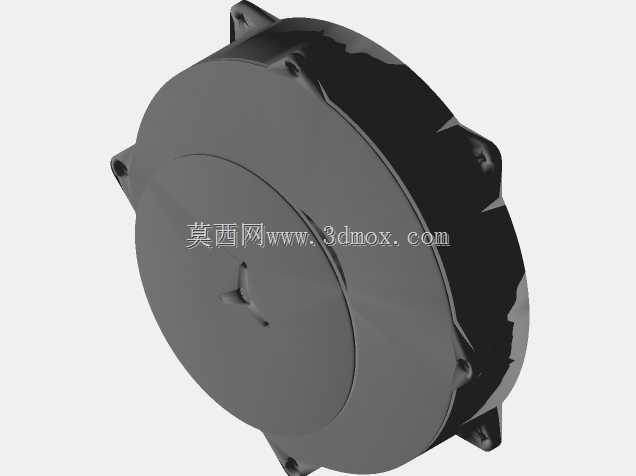

　　这款盘式行星齿轮传动结构，最初是针对流体过滤工况的动力匹配需求开发，在过滤设备的传动链路里，它承担着低转速大扭矩输出的核心作用，适配金属拉挤成型工序配套的过滤模组动力输入，能在持续带载的工况下保持稳定的传动比，不会因为滤料负载波动出现转速跳变。从结构布局来看，整体采用扁平盘式的壳体设计，底部延伸出四个带安装孔的固定支脚，支脚的安装孔位做了沉台处理，安装时螺栓头可以完全埋入支脚平面，不会突出壳体底面影响安装贴合度，整个壳体的轴向尺寸控制得非常紧凑，对于安装空间轴向余量有限的过滤设备、小型输送模组来说，这种扁平结构能大幅降低设备整体的堆叠高度，不需要额外预留突出的安装避让空间。

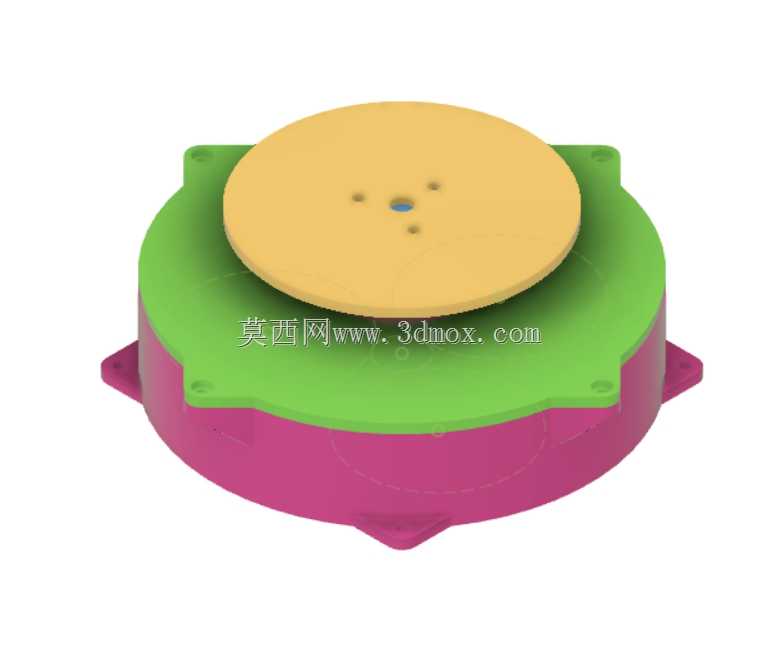

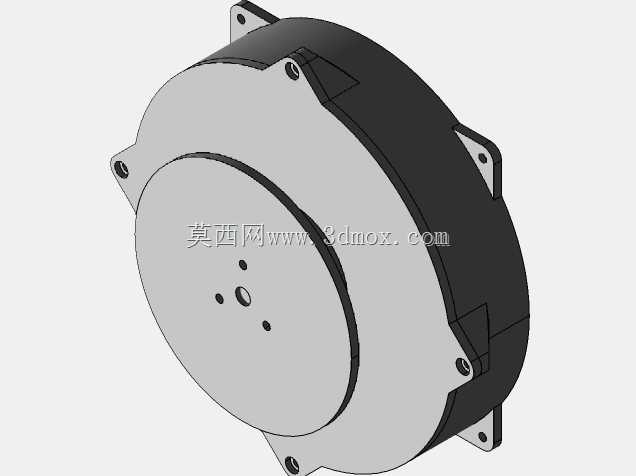

　　设计阶段优先考虑了行星轮系的均载特性，内齿圈直接集成在下部壳体内壁，省去了额外的齿圈固定零件，减少了装配累积误差，太阳轮的输入轴端做了浮动定位设计，能自动补偿三个行星轮之间的加工误差带来的载荷不均，避免单个行星轮齿面过载出现点蚀失效。上部的输出端采用圆盘式法兰输出结构，输出圆盘上预留了三个呈三角分布的定位销孔和一个中心定位孔，和负载端连接时可以先通过定位销完成同轴度校准，再通过螺栓锁紧，能有效避免输出端连接偏心带来的附加径向力，延长轴承和齿轮的使用寿命。

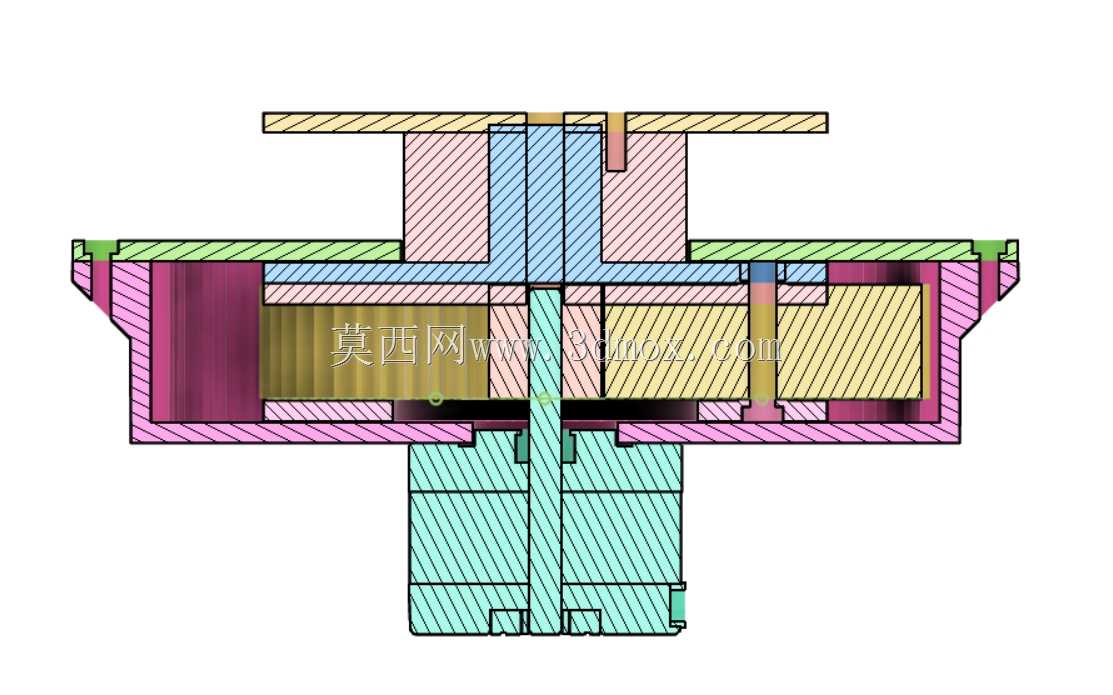

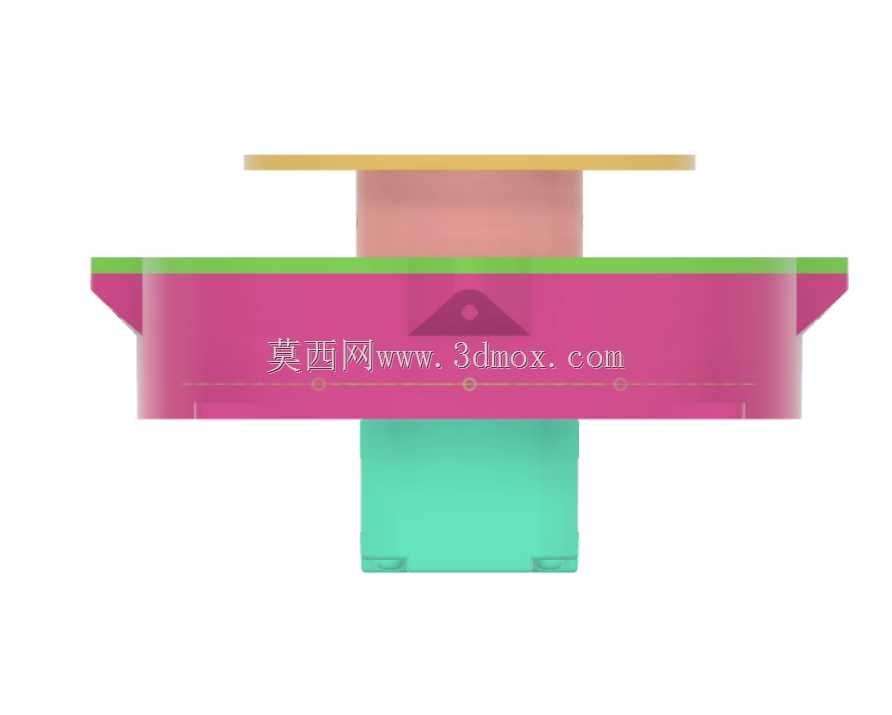

　　壳体的分层设计采用上下扣合的结构，中间的绿色层为中间隔板，既承担行星轮轴的固定支撑作用，又把上部输出腔和下部轮系腔做了物理分隔，下部腔室可以预留润滑脂填充空间，运行时齿轮搅起的润滑脂不会渗漏到输出端连接面，适配有清洁要求的过滤生产工况，不会因为润滑脂渗漏污染滤料或者加工物料。下部洋红色的主壳体侧壁做了均匀的薄型加强筋，在不增加整体壁厚的前提下提升了壳体的径向刚度，当传动系统承受冲击负载时，壳体不会出现径向变形导致内齿圈和行星轮啮合间隙变化。

　　在实际工况适配中，这款传动箱的传动比设定覆盖了小功率减速的常用区间，输入转速适配常规的中小功率驱动单元输出转速，输出扭矩可以满足滤料挤压、金属拉挤辅机传动、小型回转工作台驱动等场景的需求，安装时四个支脚的孔位采用对称分布设计，不管是水平安装在设备安装板上，还是垂直倒挂安装在设备机架下方，支脚的受力都能保持均匀，不会出现单侧支脚应力集中的问题。输出圆盘的端面做了精加工处理，平面度控制在合理公差范围内，和负载法兰连接时可以保证足够的接触刚度，传动过程中不会出现连接面微动磨损。

　　设计过程中特意规避了常规行星齿轮箱轴向尺寸过长的问题，把行星轮的轴向宽度做了优化匹配，在保证齿面接触强度满足额定负载要求的前提下，压缩了轮系的轴向占用空间，同时行星轮的支撑采用双支撑结构，行星轮轴两端分别固定在下部壳体和中间隔板上，相比单支撑的行星轮结构，能承受更大的径向负载，在过滤工序中出现滤料卡滞的瞬时冲击时，行星轮轴不会出现弯曲变形。整个结构没有采用复杂的异形零件，所有壳体零件都适合采用注塑或者压铸工艺批量生产，齿轮零件可以采用粉末冶金或者滚齿加工，生产成本可控，适合配套在批量生产的通用工业设备上作为标准传动部件使用。
