模块化可调节旅行拍摄手机支撑脚架

　　这款便携拍摄支撑装置的设计初衷，是解决户外移动拍摄场景下手机设备的稳定架设需求，区别于市面常见的一体式塑料支架，整套结构采用全螺栓锁紧的模块化拼接逻辑，所有连接节点均通过标准紧固件实现锁止与角度调节，没有采用易老化的塑料卡扣或过盈配合结构，在户外温差变化、轻微磕碰的使用环境下能保持更稳定的连接可靠性。

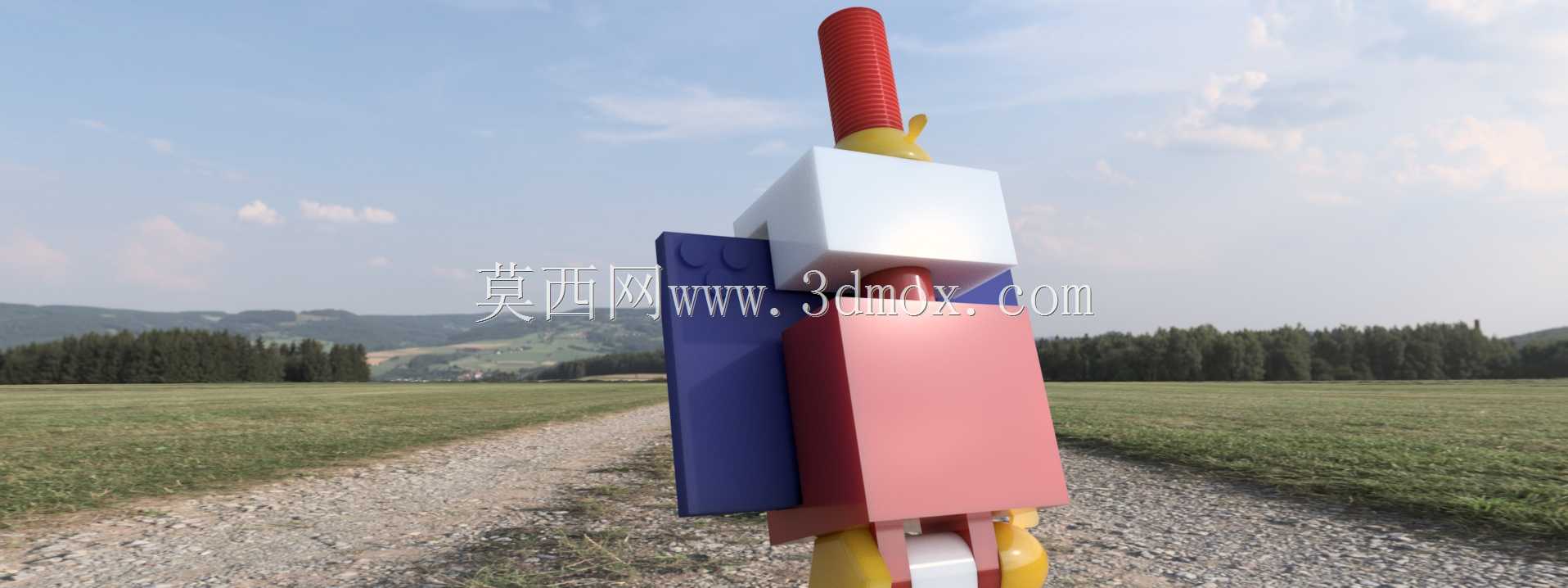

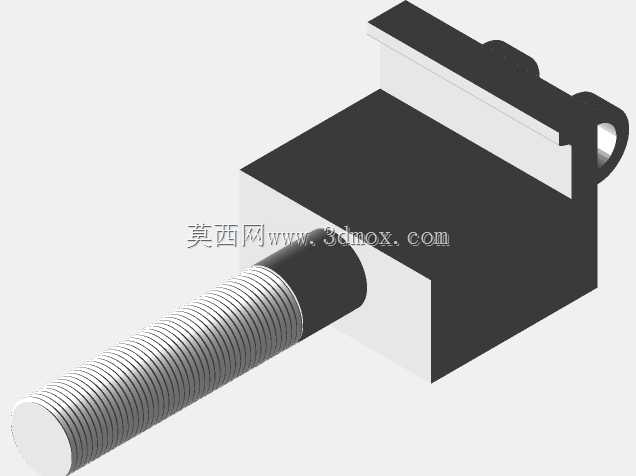

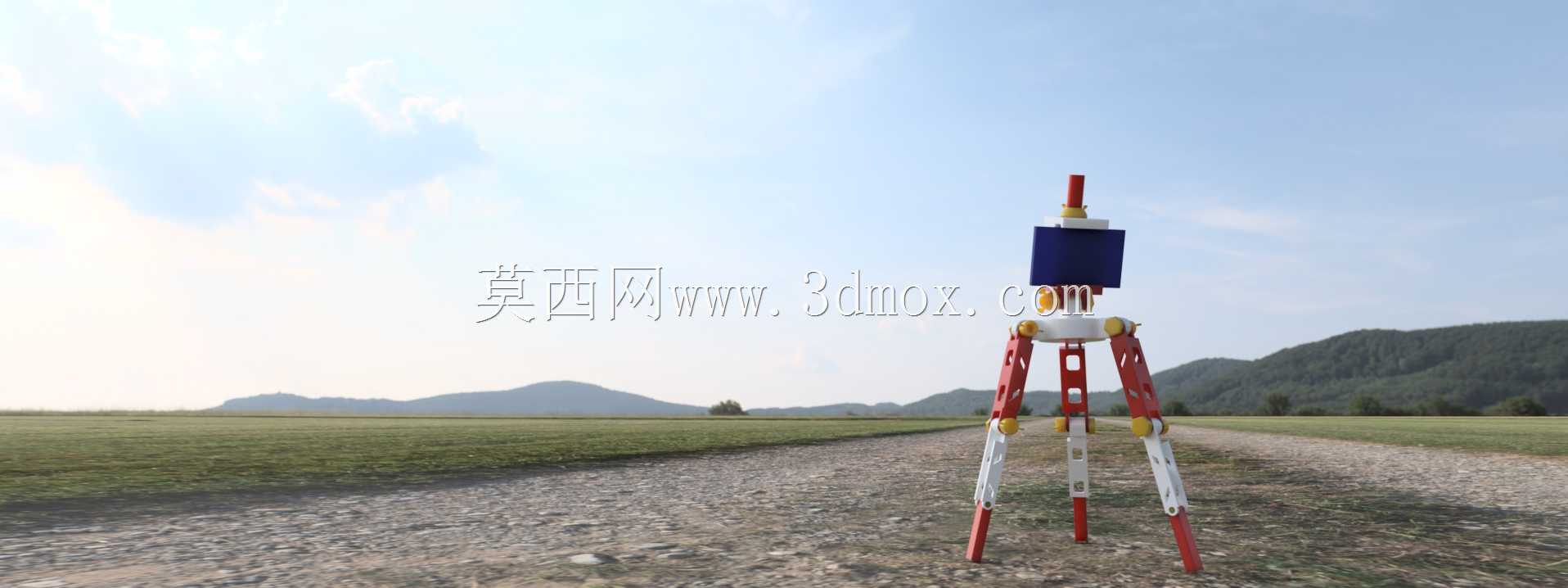

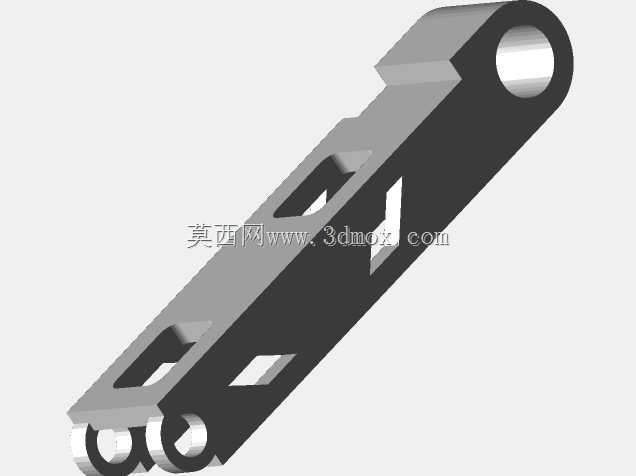

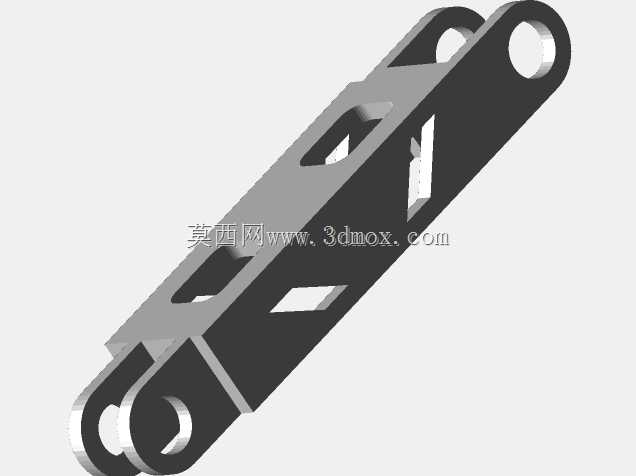

　　从实际使用场景出发，这套支撑结构可适配徒步旅行、户外采风、延时拍摄等多种需要长时间固定手机的工况，支腿部分采用三段式分节设计，每一节支腿都可以独立调整伸缩长度，配合球头式的手机夹持连接端，能够在凹凸不平的碎石路面、倾斜的坡地、甚至台阶等非水平支撑面上，通过分别调整三根支腿的伸出长度，快速将手机夹持端调整至水平状态，满足水平拍摄、俯仰拍摄、竖屏拍摄等不同机位的角度需求。整套结构的夹持组件分为上下两个限位压块，能够适配不同厚度的直板手机，压块与手机接触的位置预留了软质缓冲层的安装空间，实际装配时可粘贴橡胶垫避免刮伤手机外壳，同时增大夹持摩擦力，防止设备在调整角度时出现滑脱。

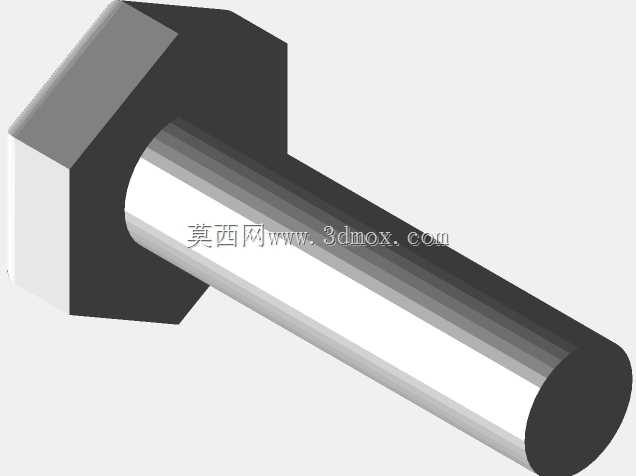

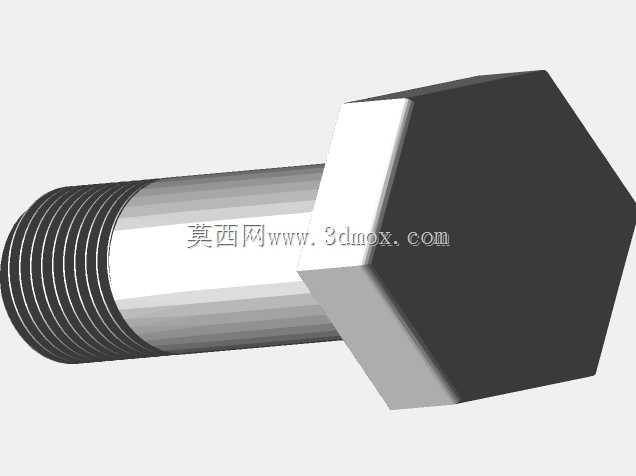

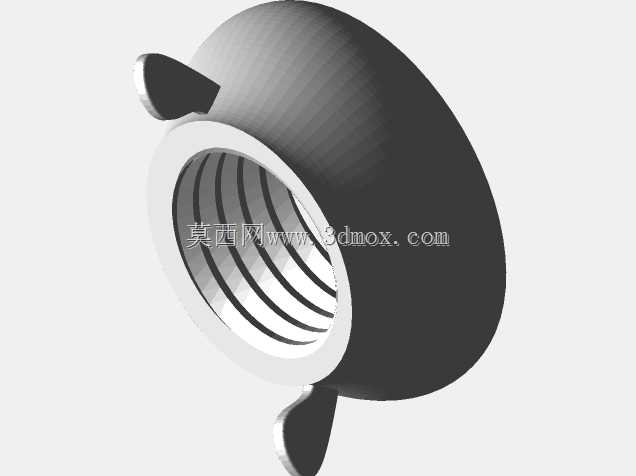

　　设计过程中优先考虑了拆装便携性，所有零部件均采用无胶拼接的装配逻辑，拆解后所有零件可平整收纳进小型收纳包，不会出现一体式支架凸起结构占用收纳空间的问题。连接节点的螺栓选型均采用统一规格的标准紧固件，日常维护时不需要准备多种规格的拆装工具，仅用一把小型内六角扳手即可完成所有节点的松紧调整与零件更换。支脚末端预留了防滑脚垫的安装位，实际使用时可配套橡胶脚垫增大与光滑支撑面的摩擦力，在草地、泥土地面使用时也可更换尖状脚钉插入松软土层，进一步提升架设稳定性。

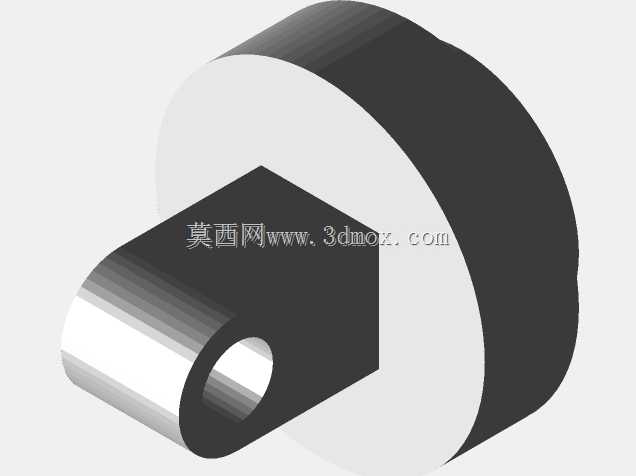

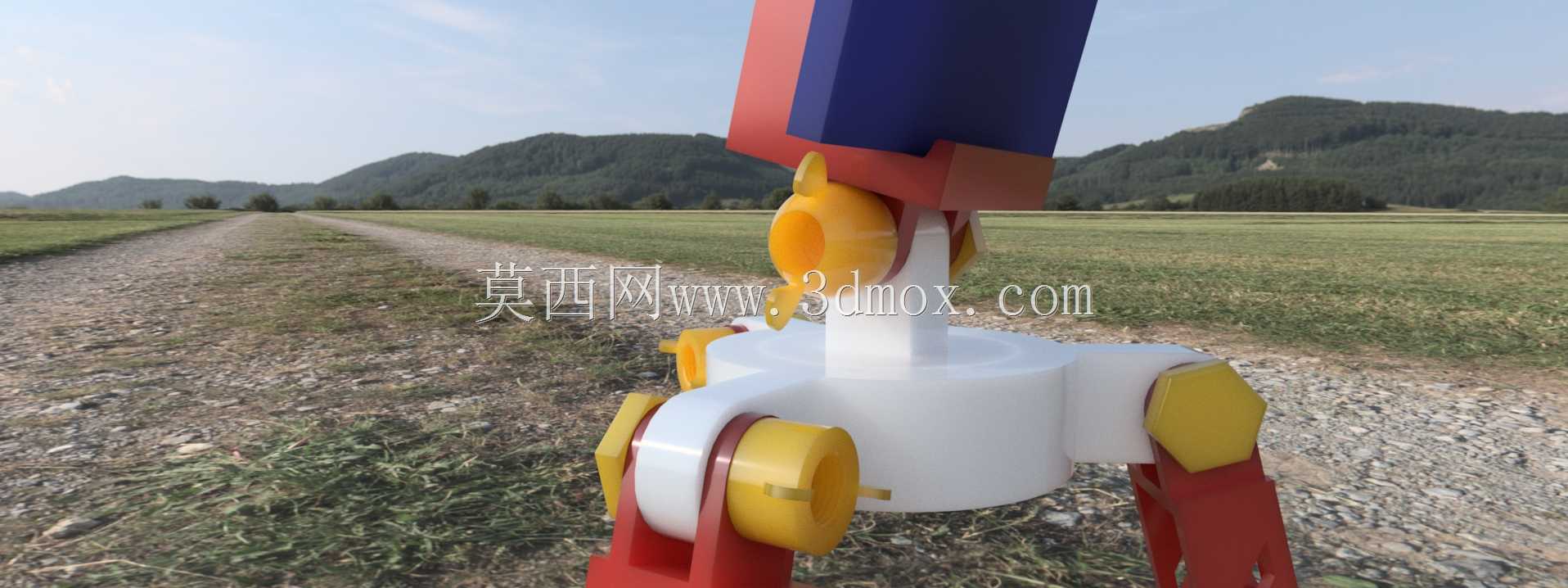

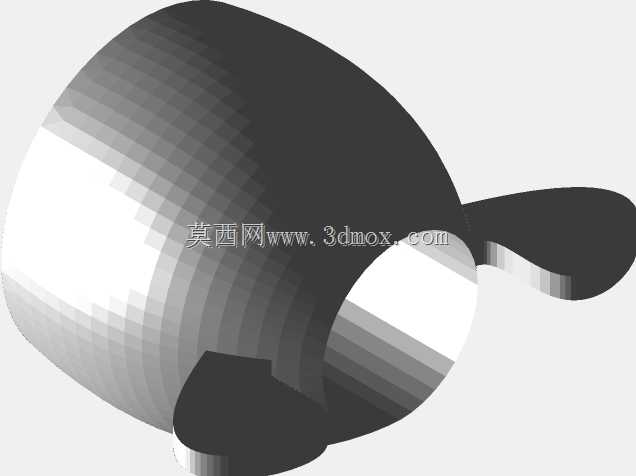

　　整套结构的支撑边界经过受力校核，当三根支腿完全展开至最大支撑角度时，整体支撑底面的直径可满足常规手机在加装小型外置镜头后的配重平衡需求，不会出现头重脚轻的倾覆问题；当支腿收拢至最小角度时，可作为低位拍摄的桌面支架使用，适配微距拍摄、桌面俯拍等近距拍摄场景。顶部的角度调节接头采用多面咬合的锁紧结构，区别于普通球头容易出现的打滑下坠问题，当螺栓锁紧时咬合面完全贴合，能够提供足够的锁止力矩，即便是长时间固定在某一拍摄角度，也不会因为设备自重出现角度偏移。

　　从结构建模的逻辑来看，所有零件的分型面均采用平直切面设计，没有复杂的曲面倒扣结构，不管是采用FDM3D打印制作原型件，还是采用注塑工艺批量生产，都能简化模具抽芯结构，降低生产加工的难度。每一个零件的连接位置都预留了合理的装配公差，即便是采用桌面级3D打印制作的零件，也不需要二次打磨即可顺利完成装配，适合手工爱好者自行制作使用。整套结构没有集成多余的功能模块，所有设计都围绕稳定支撑、角度可调、便携拆装三个核心需求展开，没有冗余的装饰性结构，整体重量控制在便携设备的合理区间，长时间背负出行不会造成明显的负重负担。

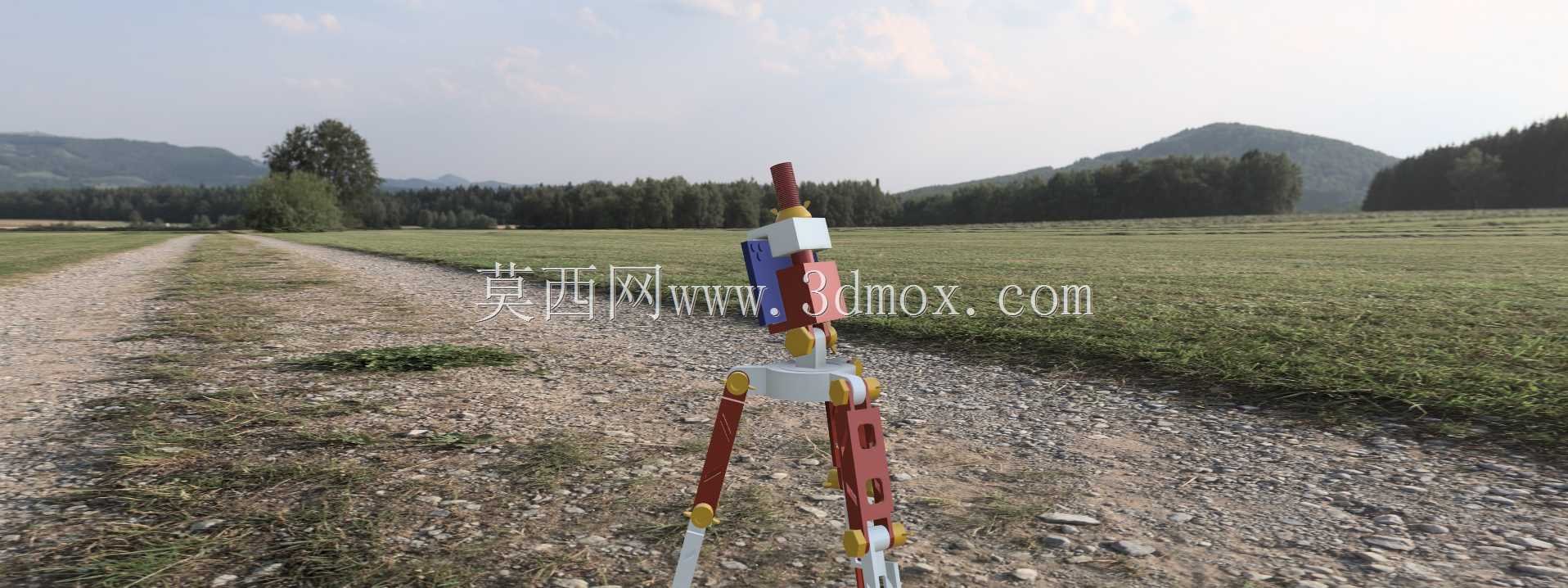

　　在实际使用的操作逻辑上，架设时只需要先将三根支腿调整至大致的支撑角度放置在支撑面上，再通过每根支腿的长度微调将顶部夹持座调至水平，随后将手机卡入夹持组件，调整好拍摄角度后锁紧所有连接螺栓即可完成架设，整个架设过程不需要复杂的操作步骤，单人即可在短时间内完成机位布置。收纳时只需要松开所有连接螺栓，将支腿收拢至与中心杆平行的状态，拆下的夹持组件可与支腿捆绑收纳，整体收纳体积仅比普通折叠雨伞稍大，可轻松放入双肩包的侧袋或摄影包的隔层中。
