指板车轮轴承压装工装结构设计

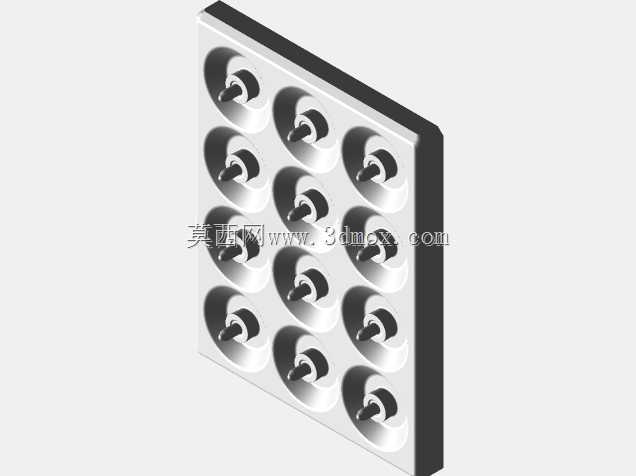

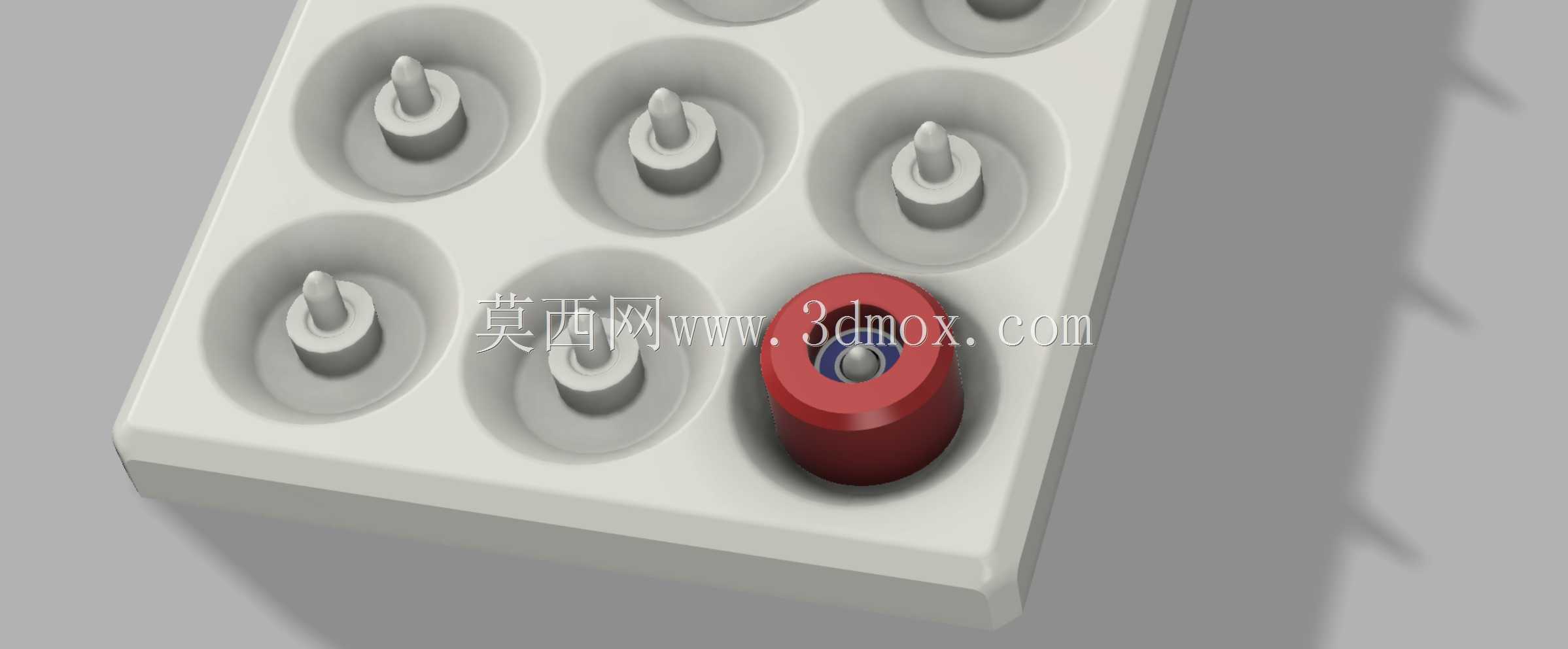

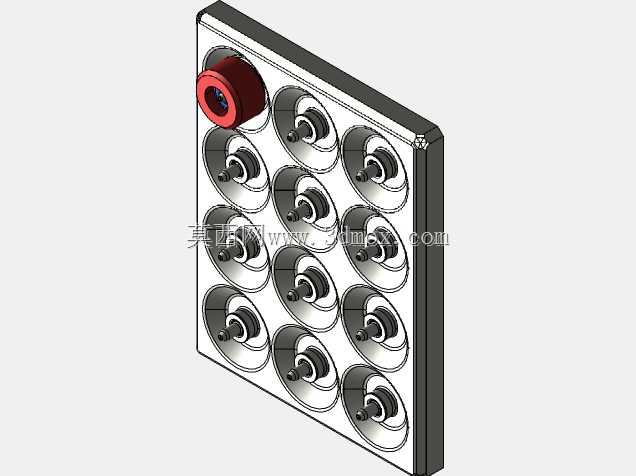

　　在滑板车、代步轮组的装配产线环节，轴承与轮体指板的压装精度直接决定后续轮组转动的顺畅度、轴承使用寿命以及行驶过程中的异响控制，这套压装结构正是针对小尺寸轮组轴承压装的工位需求开发的专用压合工装，适配常规代步车轮毂内孔的轴承压入作业，避免手工敲装带来的轴承外圈损伤、轴承装歪、压装深度不一致等常见装配问题。从结构布局来看，整套工装采用阵列式工位排布，基座上设置多组定位沉孔，每个沉孔的内径与待压装的轮体指板安装位外径做间隙配合，单边间隙控制在0.05mm以内，保证放置轮体时能够快速定位，不会出现压装过程中轮体偏移的问题；每个定位沉孔中心设置同轴的定位导柱，导柱直径与轴承内孔做滑配，导柱顶端做15度倒角导向，既能够在放置轴承时快速对中，

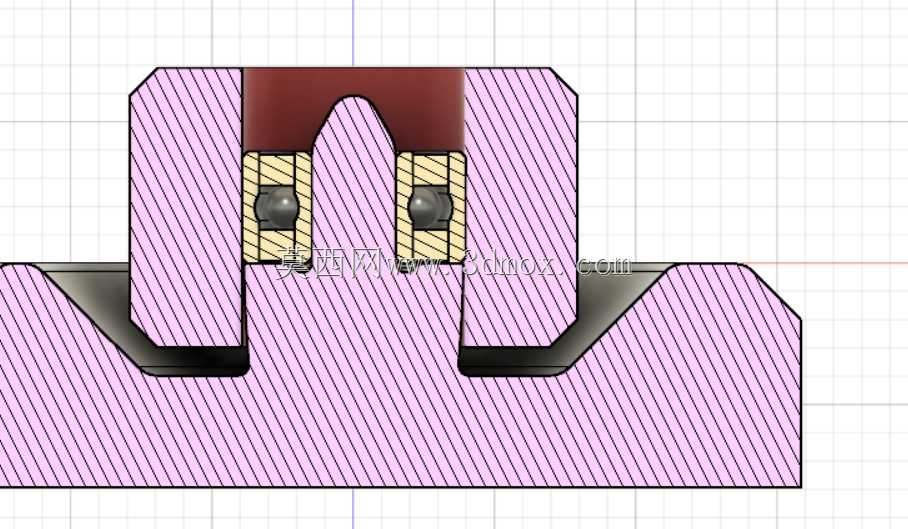

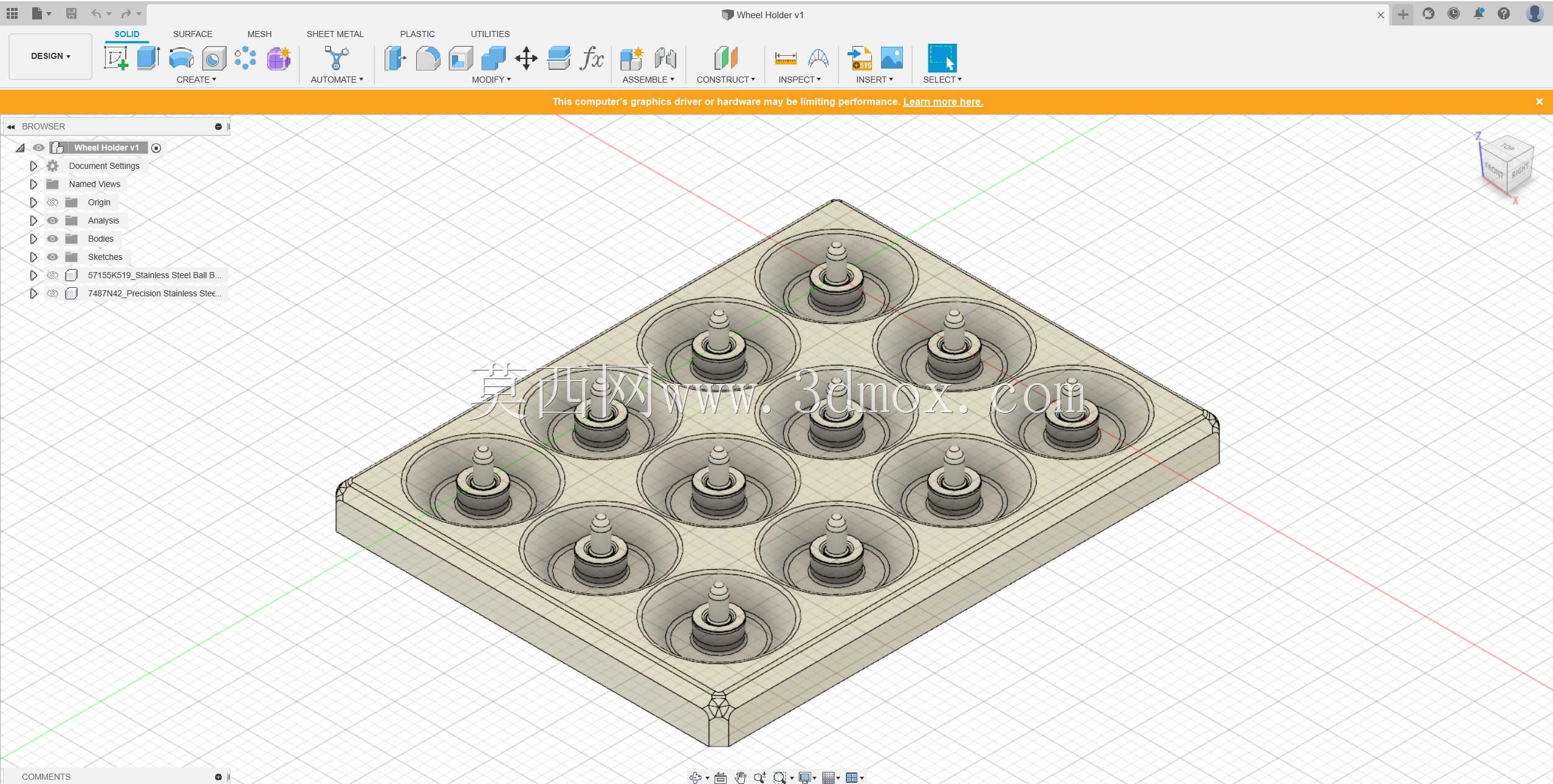

　　也能在压头下行过程中保证轴承始终沿垂直方向压入轮体的轴承安装位，不会出现偏载压装导致的轴承保持架变形。压头部分采用分体式结构设计，与轴承接触的压合端面做平整处理，压合外径略小于轴承外圈外径0.2mm，保证压装过程中压力完全作用在轴承外圈端面，不会触碰轴承内圈或者密封盖，避免压装过程中损坏轴承的密封结构，导致后续使用中轴承润滑脂泄漏。工装基座采用整块矩形板材加工，所有定位沉孔与导柱的位置度公差控制在0.02mm以内，同一基座上的多个工位可以同时放置待压装的轮体与轴承，配合小型手动压力机或者气动压床使用时，能够实现连续压装作业，相比单工位工装，装配效率提升4倍以上。从安装边界来看，整套工装的基座厚度根据压装行程设计，

　　保证压头下行到极限位置时，轴承能够完全压入轮体的安装台阶，不会出现压装过深或者压装不到位的情况；基座底部做平整处理，可以直接通过压板固定在压床工作台面上，不需要额外制作转接安装板，适配市面上多数小型台式压力机的工作台T型槽间距。在实际使用场景中，这套工装不仅可以用于滑板车轮组的轴承压装，更换不同直径的定位导柱与沉孔套之后，也可以适配其他小尺寸回转类零件的轴承压装作业，比如小型脚轮、玩具车轮、微型传动轮的轴承装配，工装的拓展性较强。设计过程中充分考虑了操作的便捷性，每个工位的定位沉孔边缘做了0.5mm的倒角，方便操作人员快速将轮体放入定位孔，导柱的高度设置为刚好能够承托轴承，放置轴承后不需要额外调整位置，压头下行即可完成压装，

　　对操作人员的技能要求较低，新员工经过简单培训即可上手操作，能够有效降低装配环节的人工成本。同时，整套工装的受力部件均采用合金结构钢加工，定位导柱与压头经过淬火处理，表面硬度达到HRC55以上，长期使用不会出现磨损变形，能够保证长期压装的精度稳定性，避免因为工装磨损导致的压装不良问题。压装过程中，工装的定位结构能够保证轴承与轮体安装孔的同轴度，压装力沿轴承轴向均匀传递，不会对轴承的滚动体造成额外冲击，有效提升压装后的轴承使用寿命，减少后续轮组的售后故障率。
