手动台式Arbor压装工作轴压机

　　这台手动台式压装设备属于小型Arbor压力机结构，整体采用C形开式机架布局，主要面向维修工位、小批量装配线、工装试制区以及教学实训场景中的轻载压合作业。设备通过手轮驱动螺杆进给，依靠机械螺旋增密方式输出稳定轴向压力，适合轴承内圈压入、衬套装配、销钉压装、小型零件校直、铆接收口以及过盈配合件拆卸等工序。

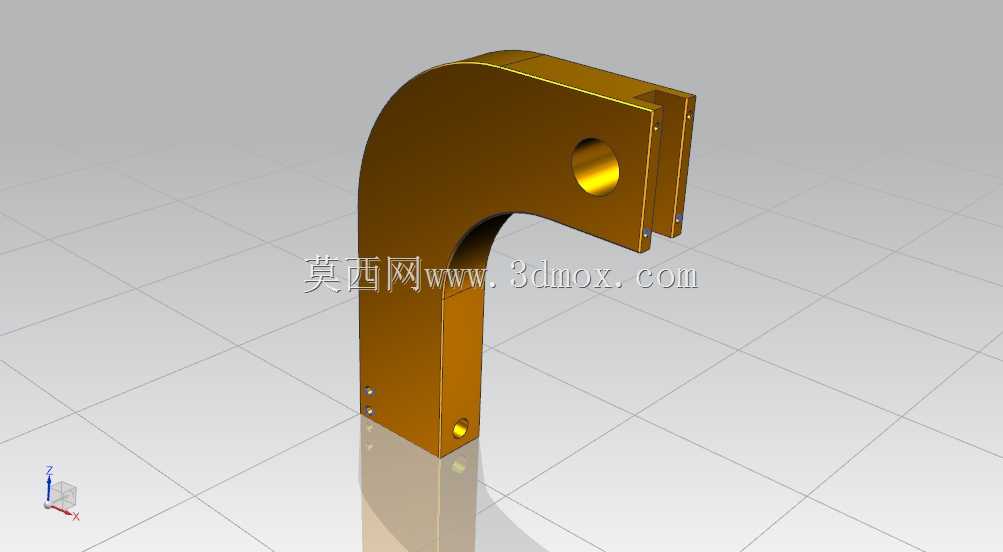

　　机架部分采用一体式C形悬臂结构，开口朝向操作侧，工件可从前方和侧向放入，装卸空间比较充裕。机身主体承担压装反力，喉口深度决定了可容纳工件的横向边界，底座提供下部支撑面，压头沿竖直方向运动，受力线尽量穿过底座中心区域，以减小偏载带来的倾覆力矩。实际布置时，工作台面需要预留机身占地、手轮旋转半径以及取放工件的操作空间；手轮伸出端在旋转过程中会扫过一定范围，工位周边不应布置管线、料盒或其他干涉物。

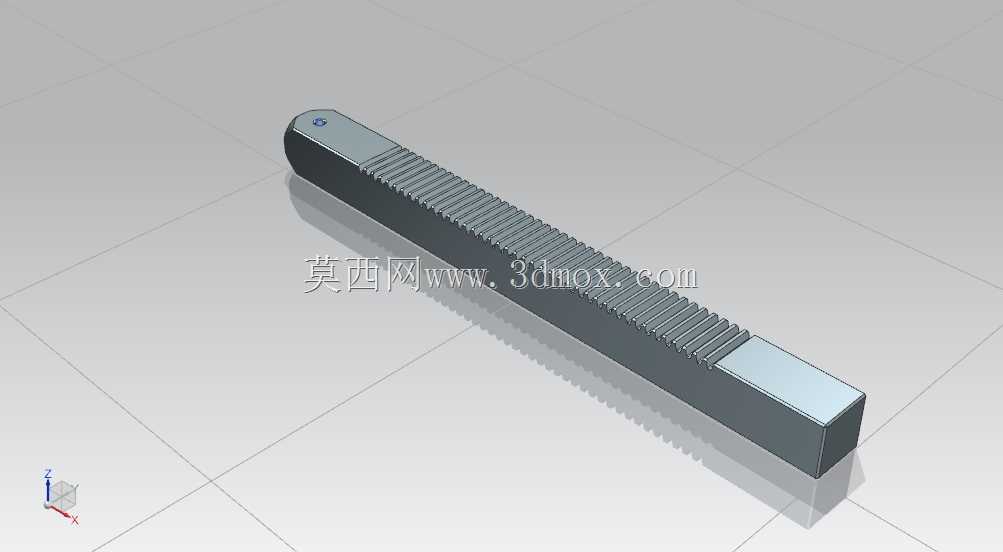

　　压装执行部分由竖直丝杆、压头、导向段和操作手轮组成。手轮旋转后，丝杆将回转运动转化为直线进给，压头沿机架上部导向孔下行。该结构的优点是进给可控、停止位置容易保持，操作人员可以通过手轮阻力变化感知压入过程，适合对压入深度和装配手感有要求的场合。压头下端可根据工序更换压套、定位块或V形支撑，以适应不同直径的轴、套、轴承和小型冲压件。

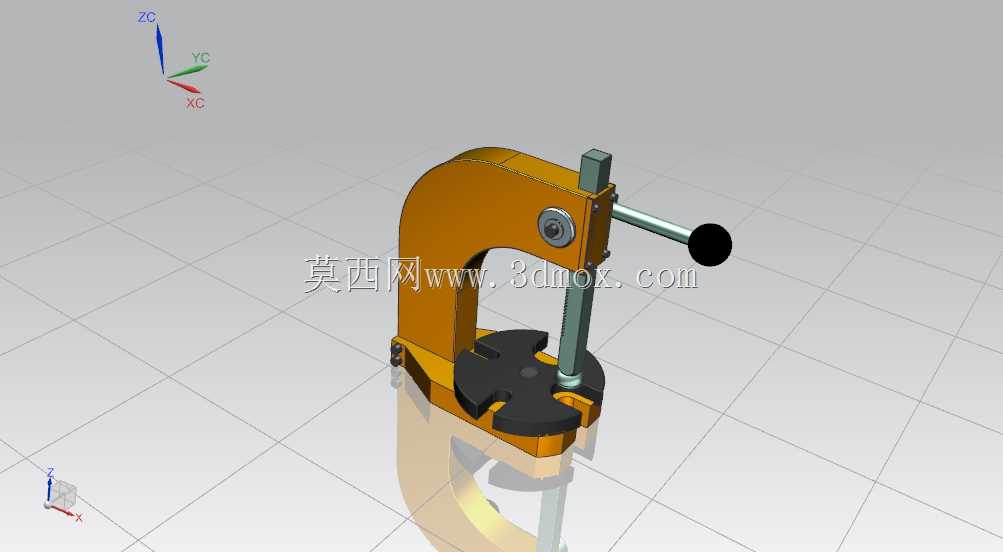

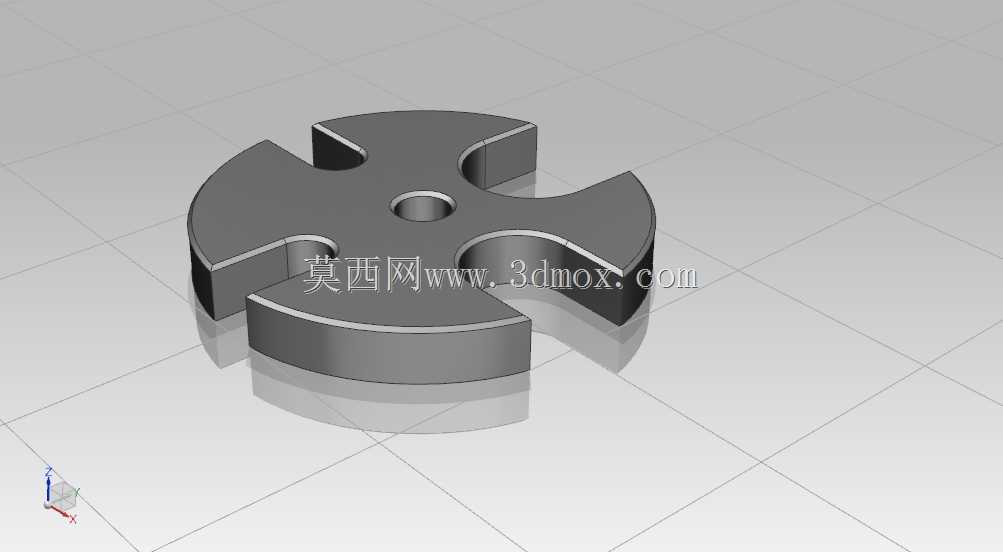

　　底座工作区设置有可调定位支撑，图中下部黑色支撑件带有开口和定位面，可用于承托工件并避开压头下行路径。对于带孔壳体、轴承座或轴类零件，支撑件需要保证受压面贴合牢靠，避免压装时工件滑移。若用于批量压装，可在底座上增加定位胎具，利用销孔或型面限制工件自由度，使压头中心线与工件设计轴线重合。

　　从结构设计思路看，这类设备并不追求大吨位，而是强调小空间内的稳定压装和操作便利性。C形机架提供开放操作区，螺旋机构提供可控进给，长手轮放大输入扭矩，竖直压杆保证载荷方向明确。机架上部的铰接与锁紧细节用于装配和维护时固定丝杆组件，侧面圆形盖板位置对应内部回转或限位结构，便于检查销轴、衬套等易磨部位。

　　在三维建模过程中，机架曲面过渡、丝杆与导向孔的同轴关系、手轮球头与杆部连接、底座支撑块开口位置都需要准确表达。机架圆角区域不仅是外观造型，也对应铸造或焊接结构中的应力缓释设计；压杆与底座支撑面之间的垂直关系直接影响压装质量，若中心线偏斜，可能造成轴承滚道损伤、衬套口部翻边或轴件弯曲。模型中应重点检查手轮极限转动位置、压杆上下行程、工件最大放入高度以及支撑块更换空间。

　　使用时，工件先放置在底座支撑面上，确认压头与工件接触点居中，再缓慢转动手轮，使压头平稳接触工件。压入过程中不宜借助加长管猛力施加冲击载荷，因为螺旋机构适合持续静力压装，冲击会使丝杆、螺母和机架承受峰值载荷。对于过盈量较大的轴承或衬套，应配合导向轴套和等高支撑，使压力直接作用在具有配合关系的套圈或端部，避免通过滚动体传递压装力。

　　该设备在机修车间、仪器装配、五金试制和职业技能训练中都有较高实用性。它不需要液压站和气源，结构简单、维护点少，台面布置灵活。建模和选型时应同时关注喉口深度、最大开口高度、压头行程、底座承载面尺寸以及手轮操作半径，这些边界条件决定了设备能够处理的工件尺寸和工位布置方式。
