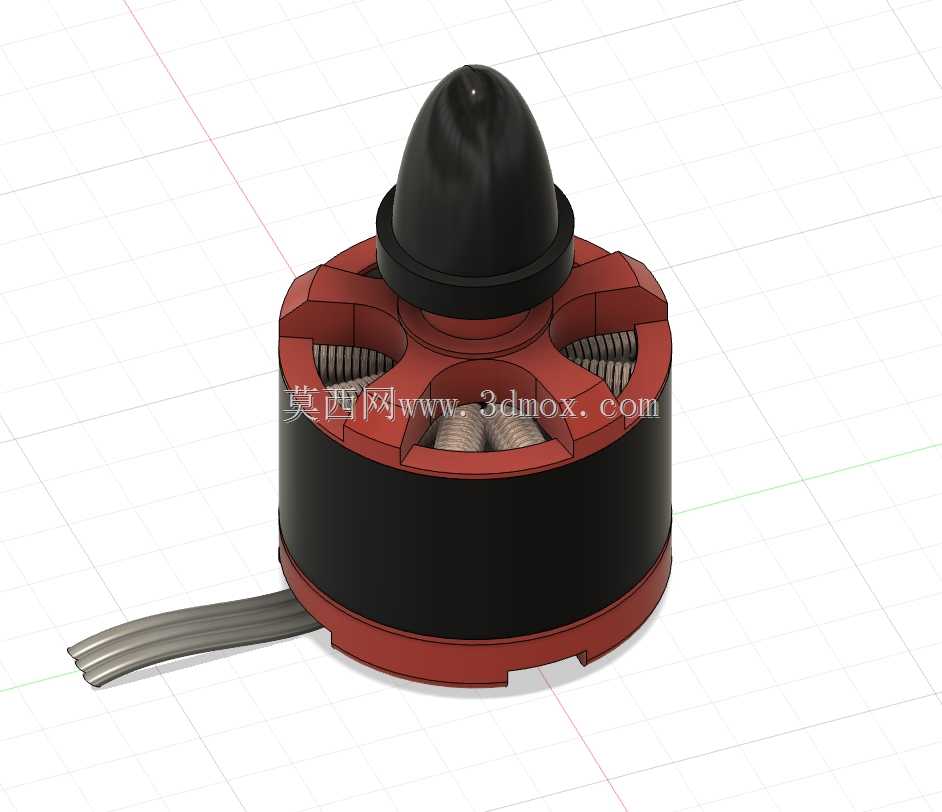

霍克A2212多旋翼无刷电机结构设计

　　这款外转子无刷电机的结构设计，核心面向小型多旋翼飞行器的动力输出场景，在航模航拍、小型穿越机、教学实验无人机平台上都有广泛的适配空间。从实际使用场景来看，这类电机需要持续输出稳定扭矩带动螺旋桨旋转，同时要兼顾轻量化与散热需求，毕竟多旋翼飞行器的起飞重量直接和续航、载荷能力挂钩，过重的动力部件会直接压缩整机的有效载荷空间。

　　从功能特性上看，该电机采用外转子结构设计，转子外壳直接集成螺旋桨安装位，相比内转子结构能直接输出更大的启动扭矩，适配多旋翼飞行器悬停、变向时的瞬时动力响应需求，不需要额外搭配大减速比的减速组，减少了动力传输环节的能量损耗，也降低了传动结构带来的振动与故障概率。电机顶部设计了流线型整流帽，一方面可以减少旋翼旋转时中心区域的乱流干扰，提升螺旋桨的气动效率，另一方面也能保护电机内部的定子绕组、轴承结构，避免飞行过程中灰尘、细小杂物直接进入电机内部造成卡滞。出线端采用侧出硅胶线的布局，线材做了并排扁平化处理，既方便焊接电调时的走线整理，也能避免线材在电机旋转过程中被转子剐蹭，同时硅胶线的耐温、耐弯折特性，也能适配飞行器飞行过程中的振动与长时间工作的温升环境。

　　设计思路上，定子部分采用多槽绕组布局，配合高磁导率的硅钢片铁芯，能在低转速区间就输出足够的拉力，匹配多旋翼飞行器常用的10寸左右螺旋桨时，能在较低的KV值设定下兼顾拉力与效率，避免电机长时间高负载运行出现过热问题。转子外壳采用红色高强度工程塑料与金属磁轭结合的结构，外层的塑料结构既做了镂空开槽设计，能在转子旋转时带动空气流经定子绕组区域，带走绕组工作产生的热量，同时塑料材质的重量更轻，能降低转子的转动惯量，让电机的转速响应更灵敏，应对飞控系统的实时动力调整时延迟更低。上下端的轴承采用深沟球轴承结构，能同时承受径向与少量轴向的载荷，匹配螺旋桨旋转时产生的拉力与振动，保证电机长时间运行的同轴度，避免出现扫膛、轴窜动的问题。

　　从安装边界来看，电机底部的安装座采用标准的十字安装孔位，孔距适配市面上绝大多数多旋翼飞行器的机臂安装标准，安装面做了平整化处理，能和机臂的电机座紧密贴合，保证安装后的同轴度，减少振动传递到机身飞控的概率。电机整体的径向尺寸控制在28mm左右，轴向高度不含输出轴的部分在20mm上下，安装时只需要在机臂端预留对应直径的避让空间，不需要额外做复杂的结构适配，输出轴的长度与直径也匹配通用的螺旋桨快装结构，不需要额外定制桨夹就能直接安装市面上的标准适配螺旋桨。在实际选型适配时，需要注意该电机的拉力区间与搭配的螺旋桨、电调参数匹配，避免出现大桨配低电流电调导致的动力不足或者烧蚀问题，同时安装时要保证电机的轴线与机臂平面垂直，否则会导致飞行器飞行时出现姿态偏移、动力浪费的问题。电机的绕组出线长度预留了足够的焊接余量，在机臂内部走线时可以根据实际机臂长度调整走线路径，不需要额外延长线材就能适配常规厚度的机臂结构。
