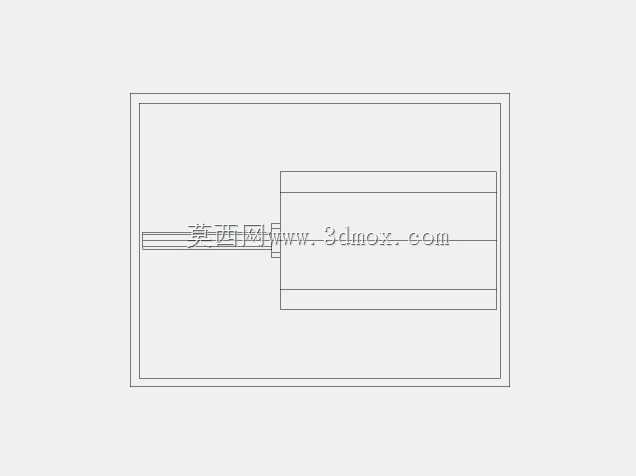

0812S杯形电枢电机结构三维设计

　　在小型精密传动场景里，这类杯形电枢结构的电机常被用在对响应速度、转动惯量有严格要求的场合，比如小型伺服执行端、精密仪器驱动模块、便携设备的动力输出单元，相比普通有铁芯电机，它的电枢没有传统的铁芯齿槽结构，运转时的齿槽转矩几乎可以忽略，低速运行的平稳性优势明显，在需要微进给、快速正反转切换的工况下，能大幅降低传动链路的抖动，提升末端执行的精度。从结构设计逻辑来看，这款电机的整体布局采用了轴向排布的方式，输出轴从端盖中心伸出，电枢部分为薄壁杯状结构，套在永磁体定子的外侧，气隙的均匀度是设计时的核心管控点，建模过程中需要严格控制杯壁的同轴度公差，避免运转时出现扫膛问题，同时薄壁结构的刚度校核也不能忽略，

　　要兼顾轻量化和高速旋转时的结构稳定性，防止电枢在额定转速下出现形变导致动平衡超标。实际安装时，电机的外壳定位台阶是主要的安装基准，端盖上的安装孔位需要和配套设备的安装座严格对齐，输出轴的轴伸长度、轴径公差要匹配后续连接的联轴器或者负载轮，预留的轴向窜动间隙需要控制在合理范围，既不能因为间隙过大导致运转时轴向窜动超差，也不能因为间隙过小造成轴承预紧力过大，加剧轴承磨损缩短使用寿命。从功能特性上，这类杯形电枢电机的转子重量轻，转动惯量远低于同功率的传统铁芯电机，启动和制动的响应时间更短，在需要频繁启停、快速定位的工况下，能有效缩短动作周期，提升设备的运行效率，同时因为没有铁芯的磁滞损耗，空载电流更小，运转时的发热也相对更低，

　　适合在密闭或者散热条件一般的小型设备内部使用。建模过程中，对定子磁钢的排布、电枢绕组的固定结构都做了还原，端盖和外壳的配合采用止口定位，保证装配后的同轴度，轴承位的公差配合按照基孔制原则选取，兼顾装配便利性和运转时的支撑刚度，输出轴的键槽或者扁位结构（如果有）需要和负载的连接结构匹配，避免传动时出现打滑。在选型适配时，需要结合实际负载的转速、扭矩需求，确认电机的额定工作点落在效率区间内，同时安装边界的尺寸要和设备内部的预留空间匹配，外壳的散热结构如果是自然散热，要保证安装位置周边留有足够的空气流通空间，避免热量堆积导致绕组温度过高，影响绝缘寿命。另外，这类电机的出线端位置在建模时也做了明确标注，方便实际布线时预留走线空间，

　　避免装配时线缆被端盖或者外壳挤压，造成绝缘破损引发短路故障。对于结构设计从业者来说，参考这类模型可以更好地理解杯形电枢电机的内部结构排布，在做小型设备的动力选型、安装结构设计时，能更精准地预留安装尺寸，校核传动链路的匹配度，避免因为对电机内部结构不熟悉，导致设计的安装座出现干涉、支撑刚度不足等问题。
