智能模拟日出唤醒照明装置结构设计

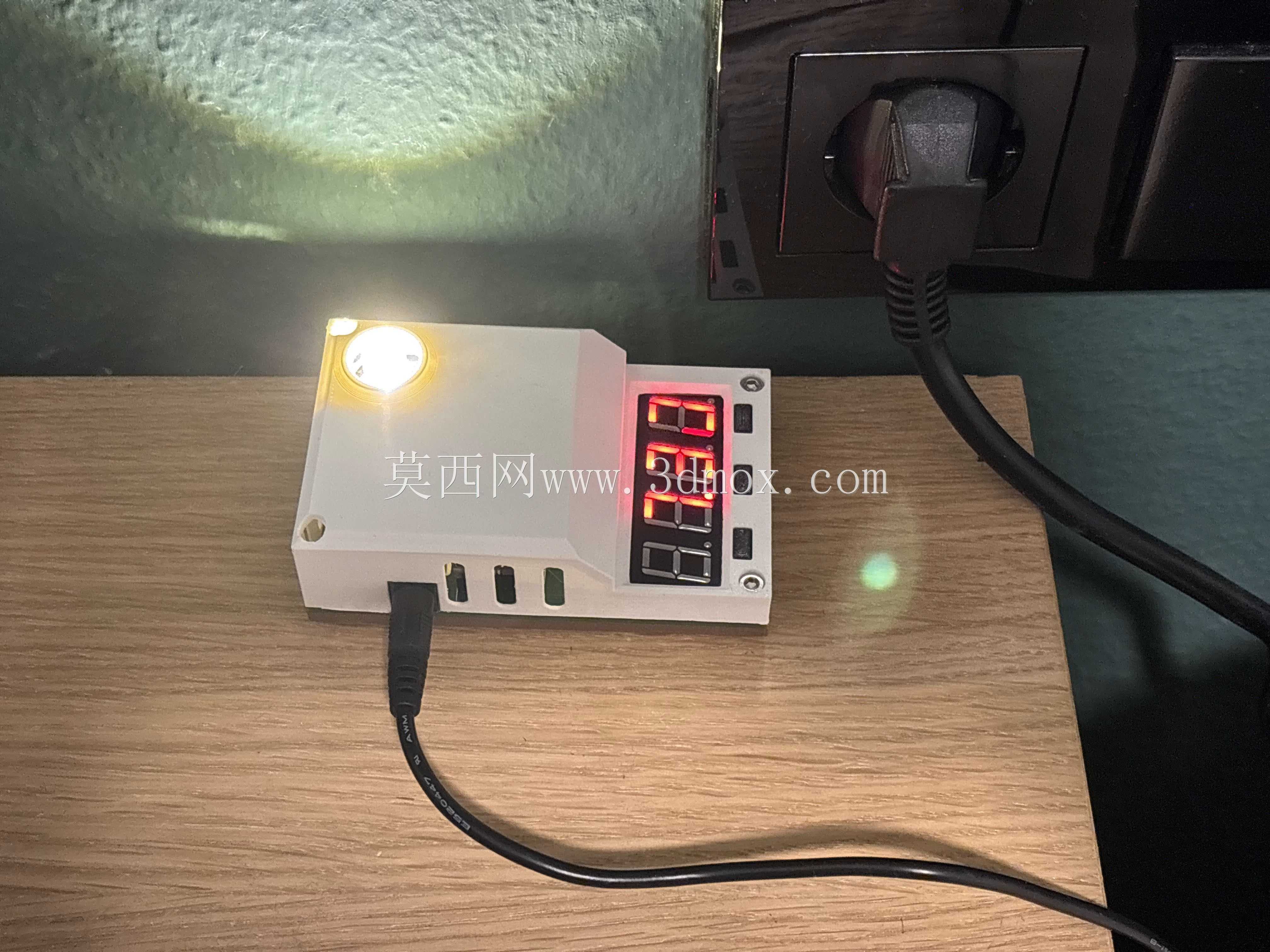

　　这套结构围绕床头、宿舍、办公桌面等低照度环境中的定时唤醒需求展开，核心不是普通照明灯具，而是把发光单元、计时显示、控制电路、供电接口和外壳防护整合在一个紧凑盒体内。设备放置在木质台面或床头柜上时，前方数显区域朝向使用者，顶部发光面向上方墙面投射暖光，利用墙面漫反射形成逐渐变亮的环境光，避免直射眼睛造成刺眼感。实际使用中，它可以在设定时段提前启动低亮度输出，再逐步提升照度，用类似日出的光线变化辅助唤醒，同时保留数码管时间显示和按键设定功能。

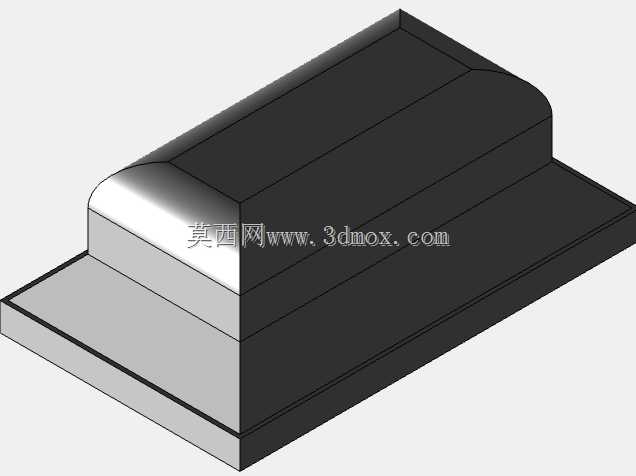

　　外形上，主体采用近似长方体的白色壳体，边角做了局部斜切和圆角处理，顶部一侧设置圆形发光模块，另一侧布置红色数码管显示窗。发光元件并非裸露安装，而是通过半透明圆形罩面进行匀光，使光线从壳体上表面向外扩散；显示窗则嵌入前面板，数字朝向使用者坐姿视线方向，便于在暗光条件下读取时间。壳体侧面预留多个矩形开槽，用于按键、接口和通风散热，线缆从侧下方引出，减少桌面正面走线杂乱的问题。

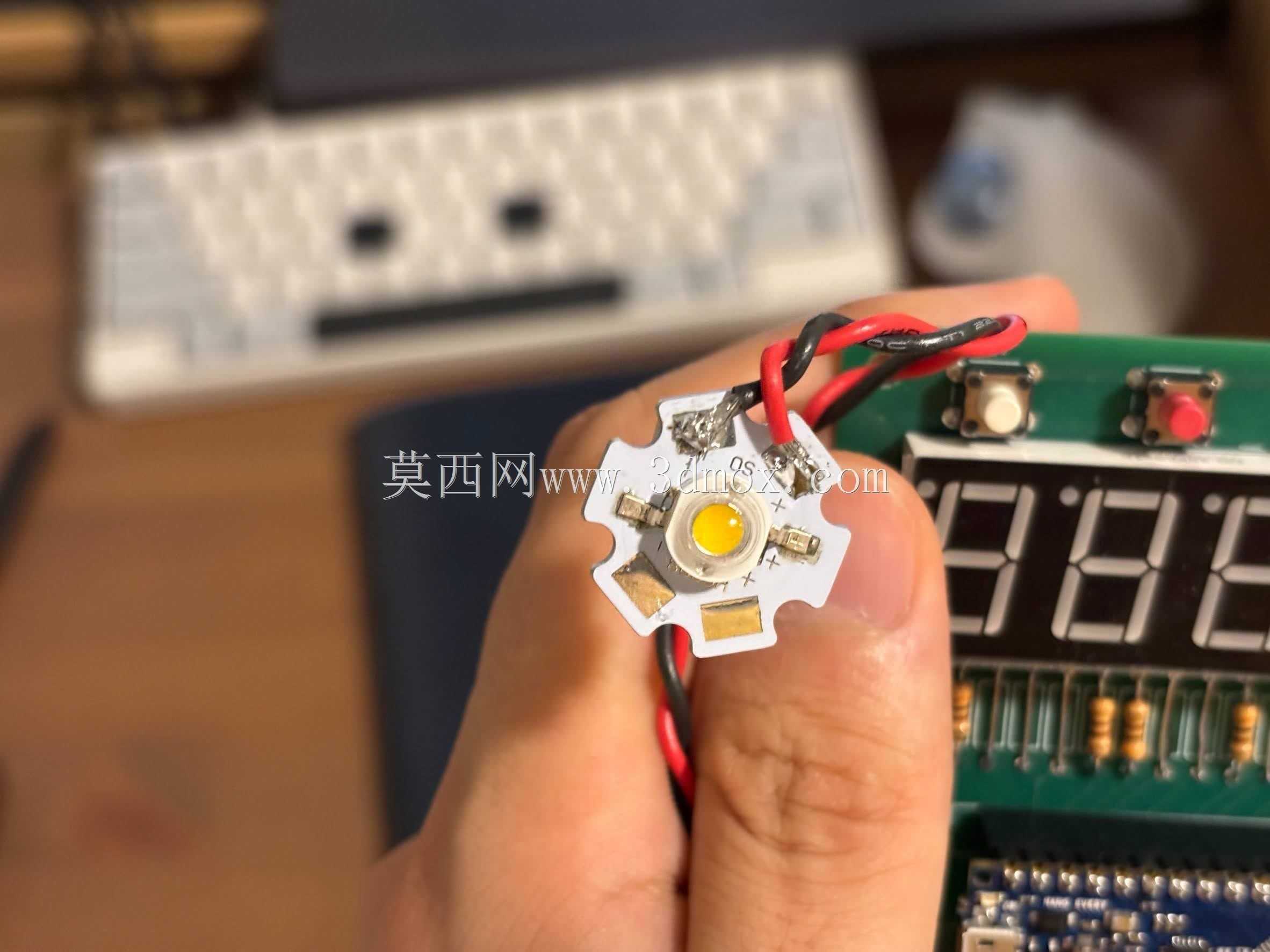

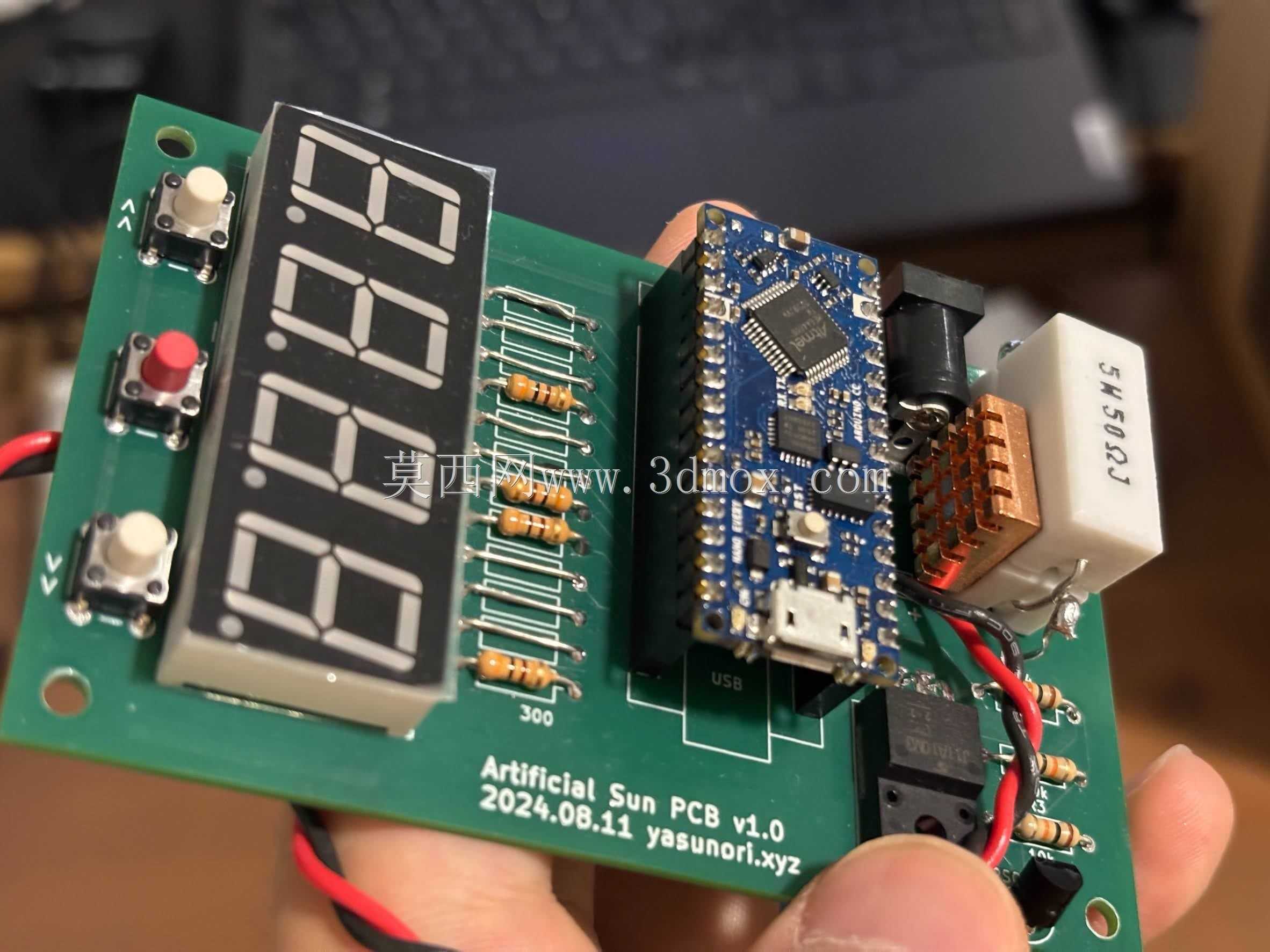

　　从结构设计角度看，外壳需要同时满足PCB固定、光源定位、显示窗口对齐和外部线缆避让。内部电路板沿壳体底面布置，螺丝柱位置与PCB安装孔对应，支撑柱高度要保证数码管与面板窗口平齐，避免出现显示偏位、光影遮挡或按键行程不足。发光模块位于壳体顶部，其固定结构需考虑发热元件与外壳之间的间隙，灯罩周边设置限位台阶，装配后不能出现松动或翘边。前面板的显示区域采用深色透光窗口，既能让红色数字清晰透出，又能在熄灭状态下隐藏内部元件。

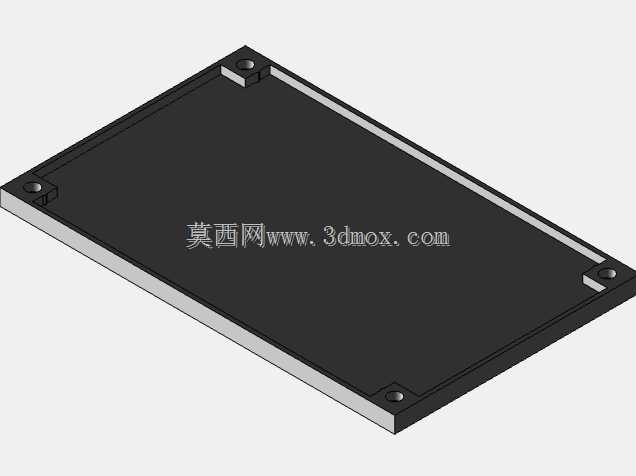

　　安装边界方面，设备属于桌面放置型产品，底部需要保持平整，四个角区域避免突出结构影响稳放。电源线从侧边接出后，壳体后方应预留线缆弯曲半径，插接到墙面插座或外接适配器时，不应让插头拉力直接作用于内部焊点。若放置在靠墙位置，后方和侧面需留出散热与插拔空间；顶部发光面不宜被书本、织物等遮挡，以免影响光线扩散并造成局部热量积聚。数显窗与按键区集中在前侧，使用者无需移动设备即可完成时间和唤醒参数设置。

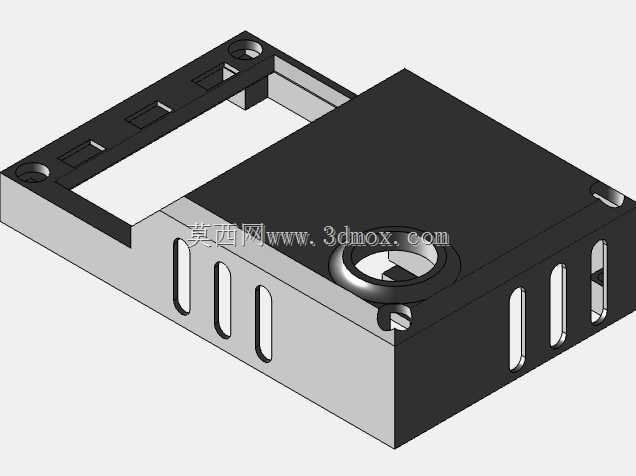

　　结构细节上，壳体开槽不是单纯外观造型，侧边长槽与小孔分别承担接口露出、空气流通和按键操作的功能。开槽边缘需要控制壁厚一致性，过薄会在插拔线材时产生变形，过厚则影响内部空间利用率。前面板数码管周围留有黑色衬板区域，可增强红色数字在亮环境下的对比度；顶部光源附近采用浅色壳体，有助于减少光线吸收，让反射光更柔和。线缆出口位置做了下沉和导向处理，使线材自然弯向桌面后方，避免在壳体底部形成硬折。

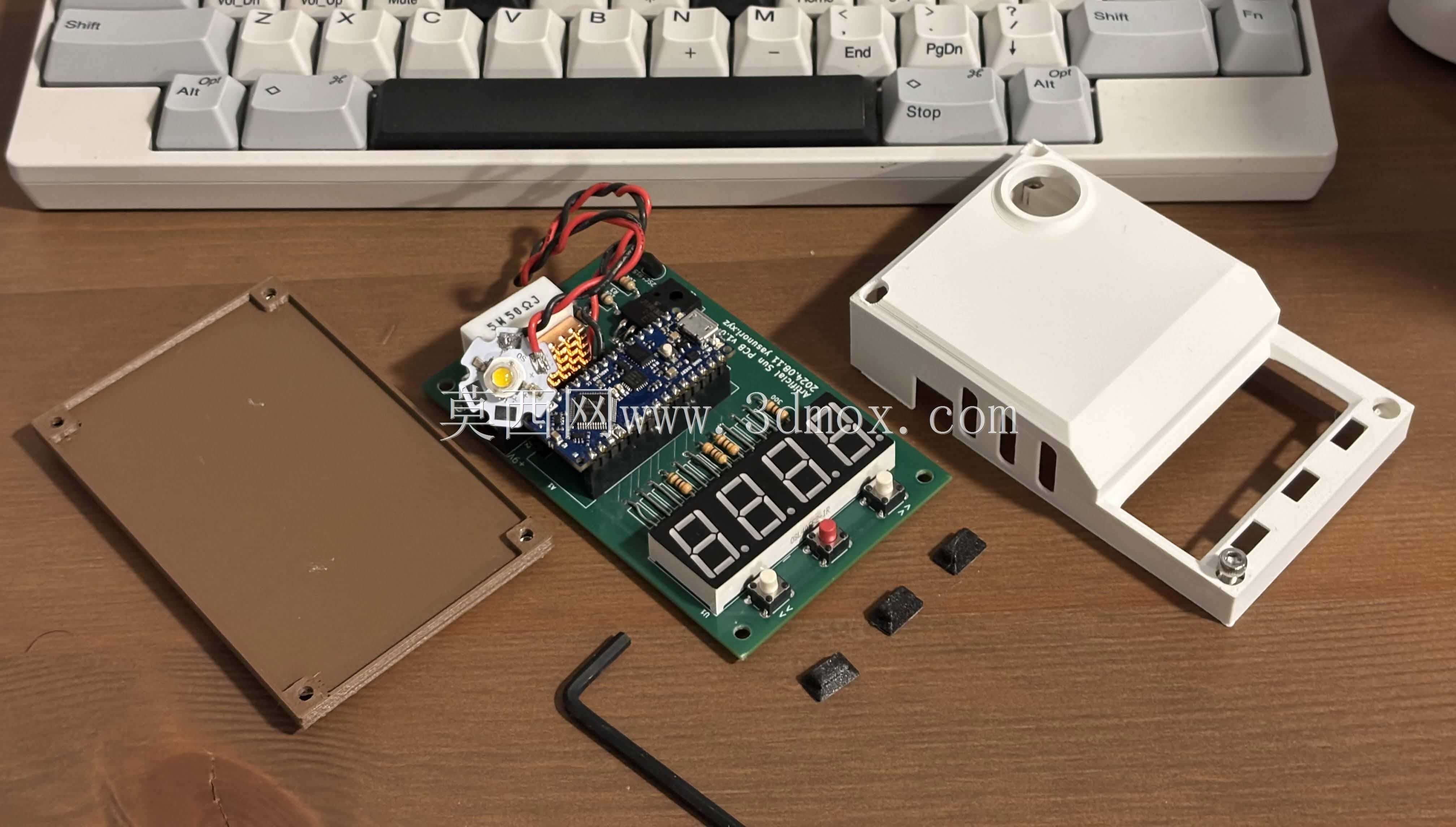

　　在工程建模时，需要重点核对三类配合关系：一是上下壳之间的扣位或螺丝连接位置，保证装配后缝隙均匀；二是PCB与外壳支柱、窗口、接口开孔的相对位置，任何一个尺寸偏差都会导致数码管偏移或插头无法插入；三是灯罩与顶部开孔的配合，既要固定可靠，又要方便维修拆卸。对于桌面电子设备而言，外壳不追求复杂曲面，而更重视可制造性、装配顺序和日常使用中的稳定性。

　　该装置的应用场景并不局限于卧室唤醒，也可作为暗光环境下的辅助状态灯、定时提示灯或小型实验照明终端。结构设计将光源投射方向、显示读取角度、线缆走向和人机操作区域集中考虑，使设备在有限体积内完成照明、计时和交互三类功能。整体造型简洁，外部接口明确，内部元件分区清晰，适合作为电子外壳设计、PCB安装结构、桌面智能硬件布局以及小型照明产品结构验证的参考对象。
