Y25型铁路货车转向架结构三维设计

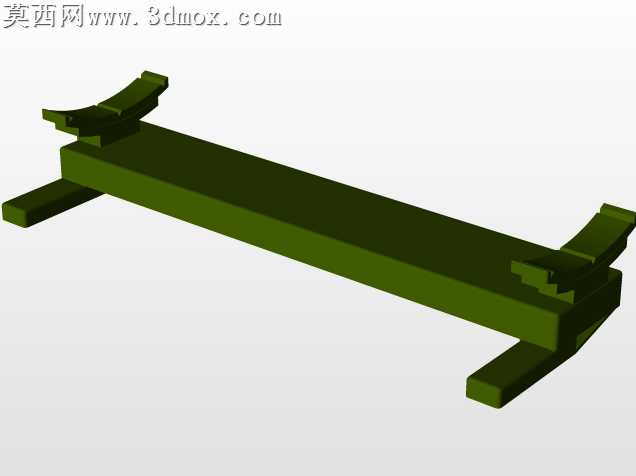

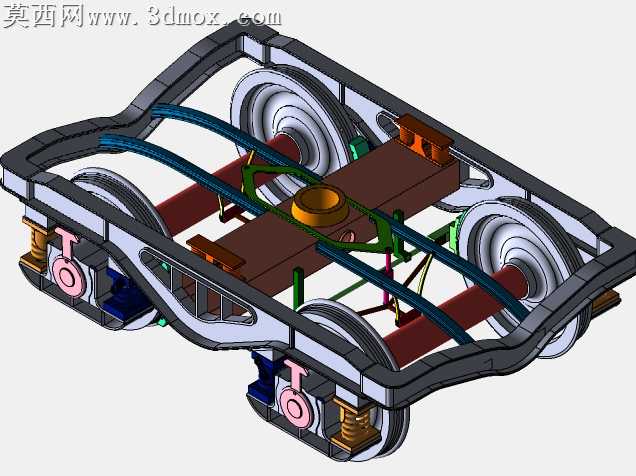

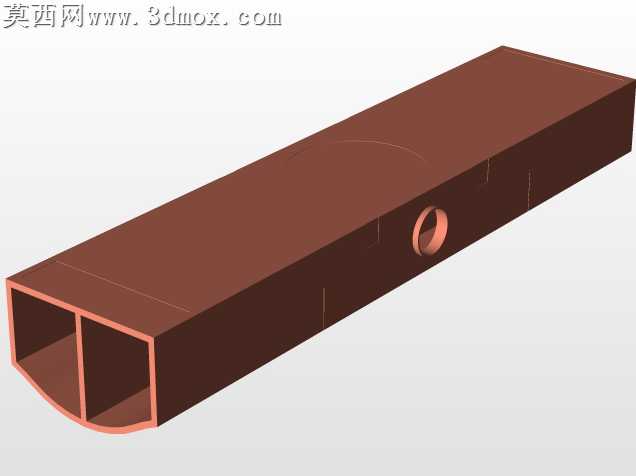

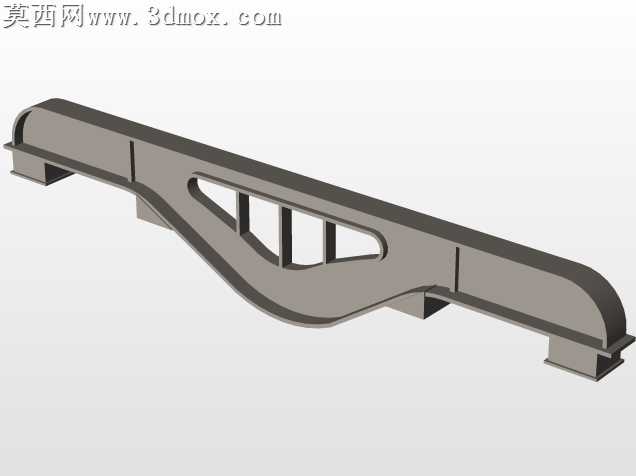

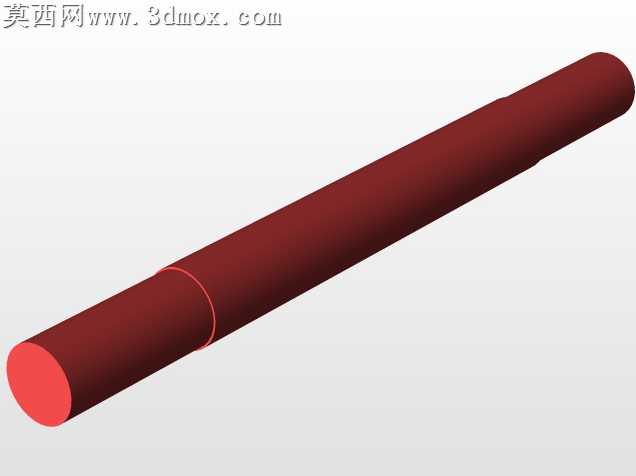

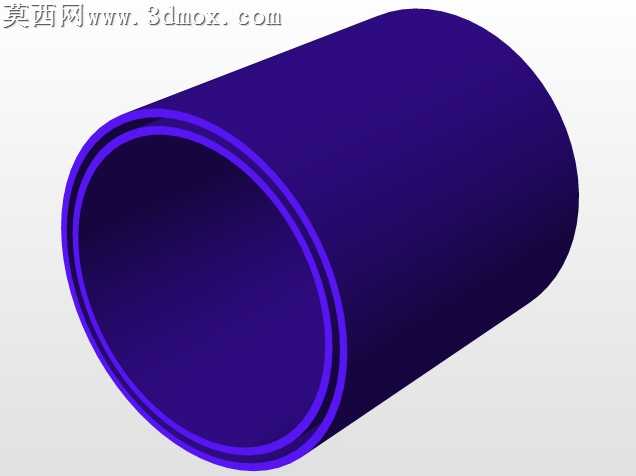

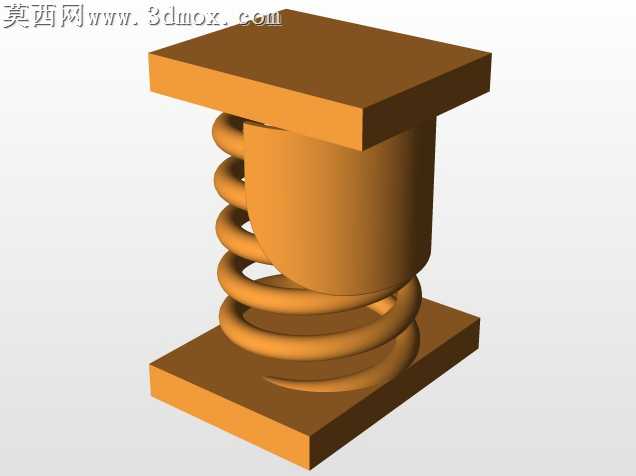

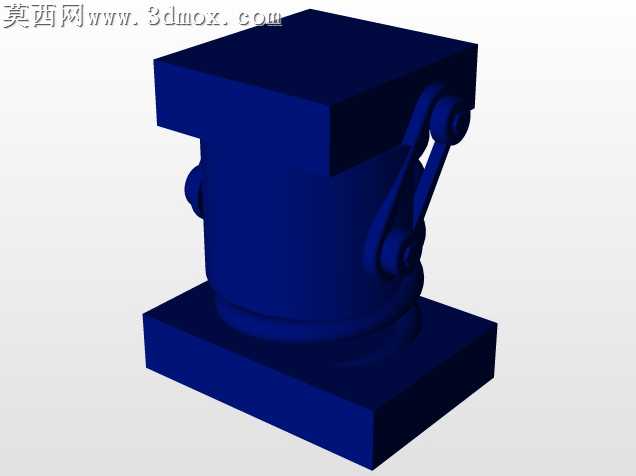

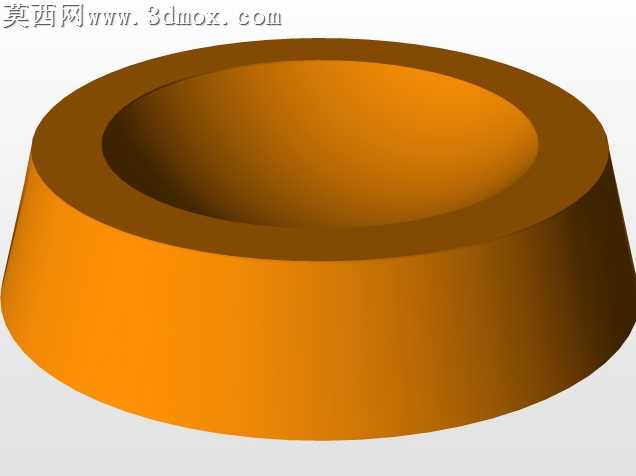

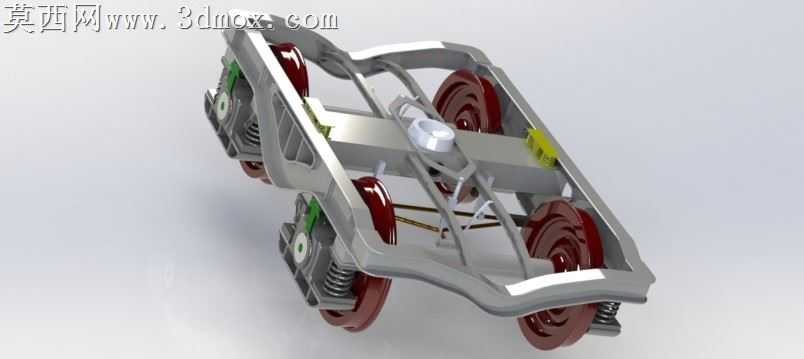

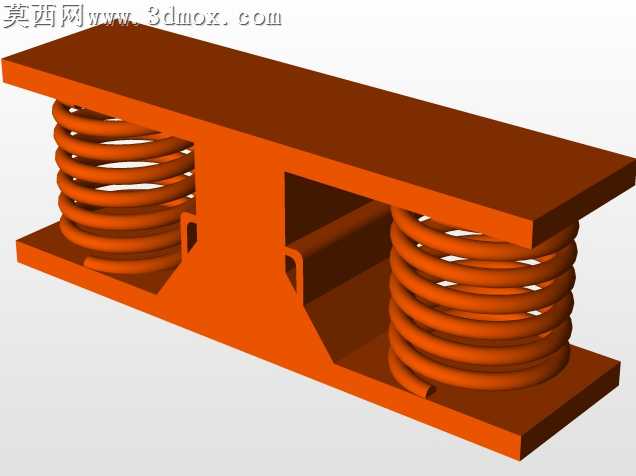

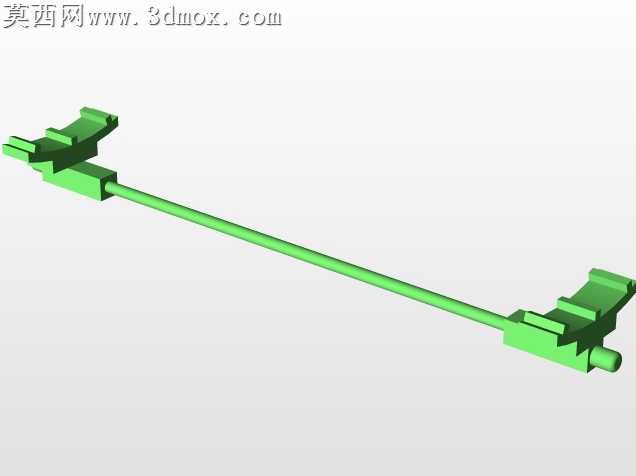

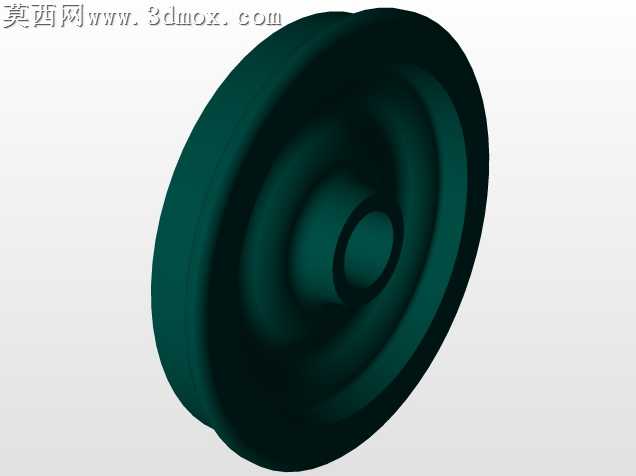

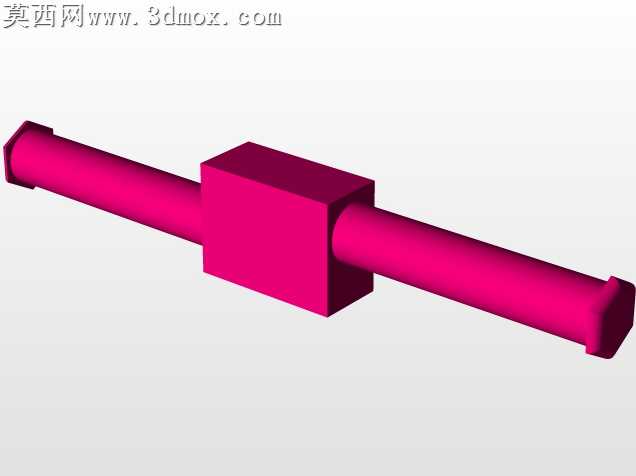

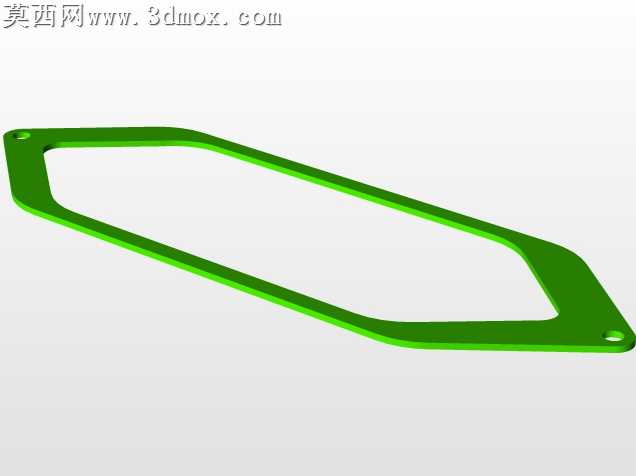

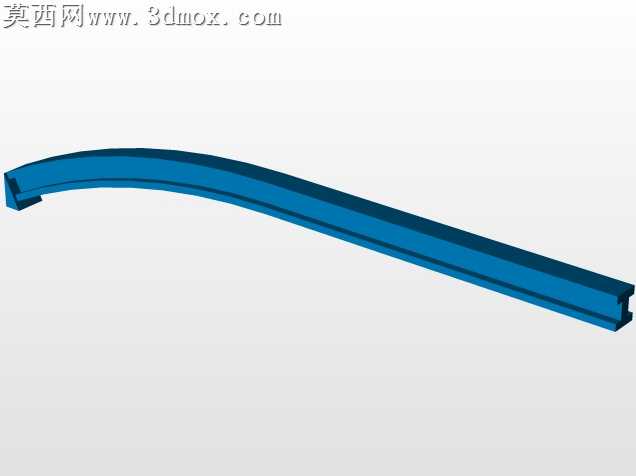

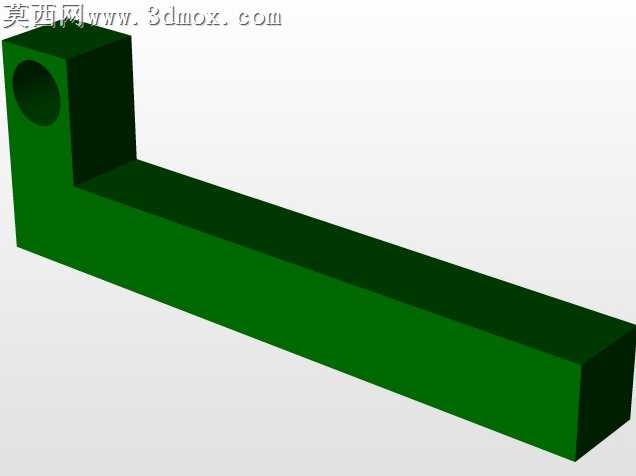

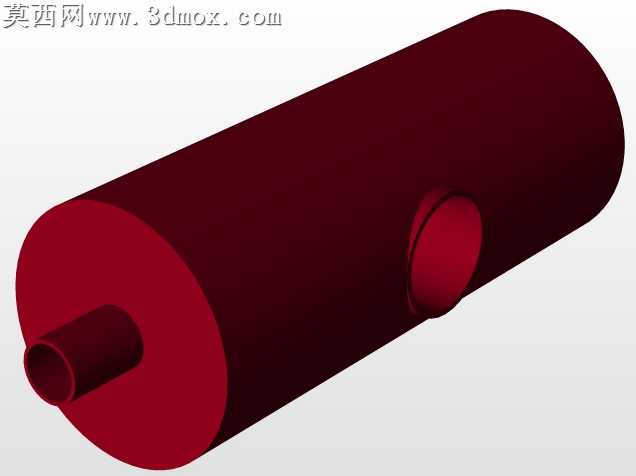

这次做Y25货车转向架的建模，是从装配逻辑视角切入的，毕竟转向架是货车走行部的核心，各个部件的配合关系直接决定了后续仿真或者出图的可用性。最开始搭构架主体的时候，没有急着拉实体，先把侧架、摇枕的核心安装基准面全部定好——轮对轴箱的定位面、弹簧承台的支撑面、基础制动的挂载面，这些基准要是偏了，后面装上去的零件全是歪的。侧架的导框部分特意留了和轴箱橡胶垫的配合间隙，没有做死贴合，毕竟实际运用里轴箱要能相对侧架有微小的弹性位移，建模的时候把配合公差的余量直接体现在结构尺寸里，省得后面装配的时候反复改干涉。轮对部分做的时候，特意把车轮踏面的锥度做准了，没有拿圆柱面糊弄，轮缘的厚度、踏面的磨耗余量都按实际运用的尺寸留出来，车轴和车轮的过盈配合段做了单独的轴颈特征，和滚动轴承的内圈配合面也单独做了粗糙度对应的纹理区分，虽然是三维模型，但关键配合面的特征不能省。弹簧悬挂部分是最费心思的，摇枕弹簧和轴箱弹簧都做了等节距的螺旋实体，没有用示意性的圆柱代替，弹簧两端的支撑圈做了并圈磨平的处理，刚好能贴合上下承台的平面，装上去的时候弹簧中心线和承台定位凸台的轴线完全重合，不会出现歪弹的视觉问题。基础制动的杠杆、闸瓦托这些小件，没有为了省面数做简化，闸瓦和车轮踏面的贴合间隙调到了实际运用的缓解位距离，制动梁的滑槽和侧架上的滑槽配合做了滑动间隙，能直观看到制动时闸瓦贴轮的运动路径。材质调试的时候，构架部分用了铸钢的哑光灰材质，特意加了一点点铸造表面的细微颗粒感，没有做亮面金属，毕竟铸钢构架不是机加工件，表面不会有镜面效果；车轮用了辗钢的深酒红色材质，踏面部分做了一点点磨亮的金属质感，区分开轮缘和踏面的不同状态；弹簧用了弹簧钢的深灰色，橡胶垫用了哑光的绿色工程塑料材质，轴箱部分用了铸铁的深灰质感，不同部件的材质区分开，渲染的时候光影打上去，能一眼分清各个组件的位置和功能。做装配配合的时候，全用了实际的机械配合关系，轮对和轴箱用旋转配合，轴箱和侧架导框用带限位的移动配合，摇枕和侧架之间通过弹簧做弹性支撑的配合，制动杠杆之间用销连接的旋转配合，整个模型转起来的时候，能直观模拟转向架过曲线时的相对位移，不是那种所有零件焊死的死模型。其实做这个模型最开始是给铁路车辆专业的实训做参考用的，所以每个部件的安装逻辑都和实物一致，没有为了好看乱改结构，比如侧架上的弹簧承台凸台、摇枕的下心盘安装座，这些容易被忽略的小特征都做出来了，毕竟实训的时候学生要对照着认部件，少个特征就容易误导人。渲染的时候打了侧上方的柔光，把构架下方的弹簧、制动件的阴影打出来，不会出现暗部死黑看不清结构的问题，轮对和构架的边缘做了一点点高光，突出金属件的轮廓，整个模型不管是用来做结构教学，还是做车辆动力学仿真的前置模型，都能直接用，不用再花时间补结构改配合。
