XtarVP4PlusDragon电池充电电阻适配结构

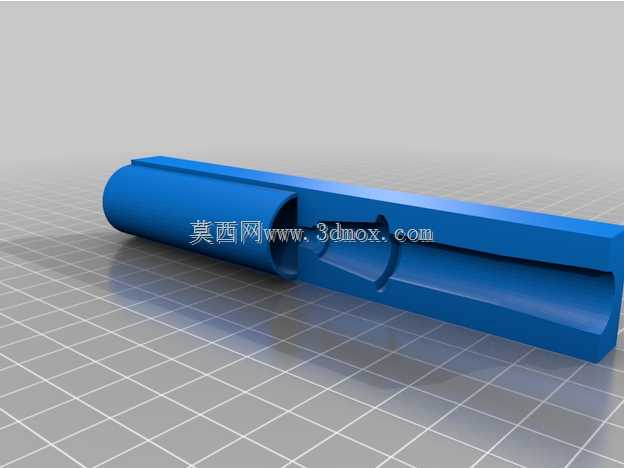

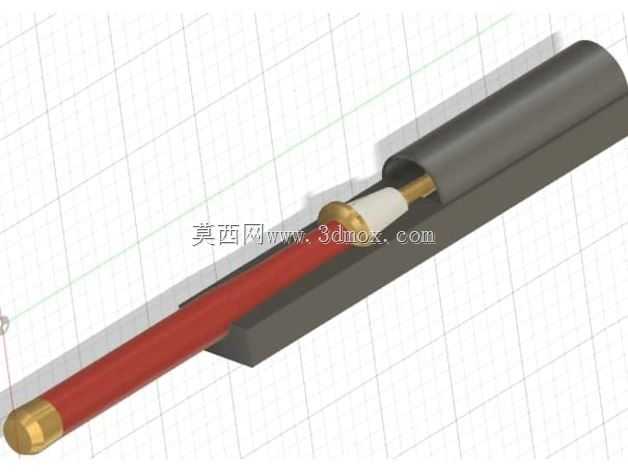

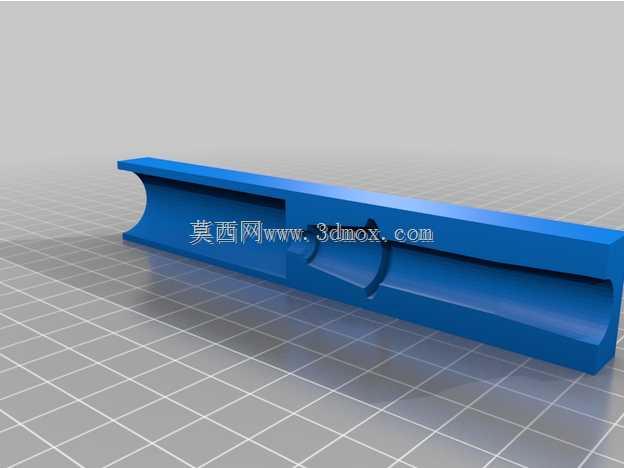

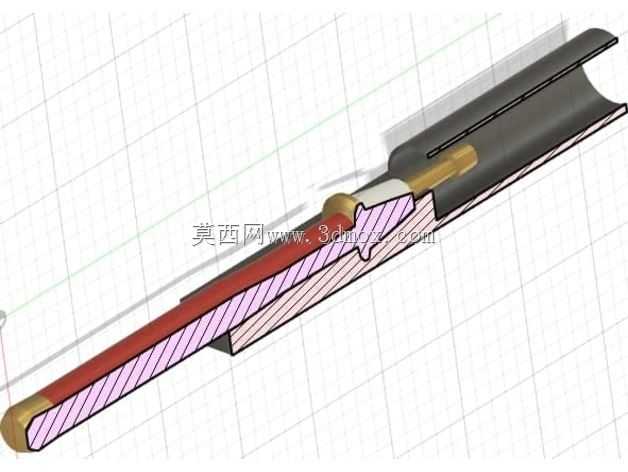

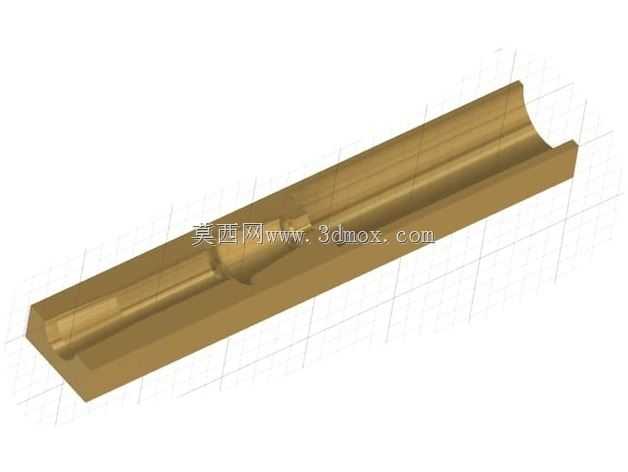

　　这款适配结构主要面向多规格圆柱电池充电场景的适配需求，常见于智能充电器的扩展适配环节，用来解决不同长度、不同端面接触形式的圆柱电池与充电器固定弹片之间的接触导通问题，避免因电池尺寸偏差、端面氧化层导致的接触不良、充电压降过大、充电中断等实际使用故障。从结构剖面能看到，整体采用长条形套筒式设计，外层为绝缘防护套筒，采用剖分式开槽结构，这种开槽设计一方面可以在适配不同直径公差的电池时提供一定的径向弹性抱紧力，避免电池装入后出现径向晃动，另一方面也能在装配时通过开槽的形变余量降低零件加工精度要求，减少批量生产时的装配卡滞问题。内部沿轴向依次布置了导电接触端、弹性抵接结构、绝缘定位隔层，靠近充电器端的导电接触件采用镀金层处理，降低接触电阻，

　　减少大电流充电时的接触点发热问题，适配最高2A的充电电流导通需求，避免长期使用后接触点氧化导致的电阻升高。设计过程中优先考虑了轴向尺寸的适配边界，整体轴向长度覆盖从14500到18650再到21700等常见圆柱锂电池的长度差范围，通过内部弹性结构的12mm伸缩行程，抵消不同规格电池的长度公差，不需要用户额外调整充电器的弹片位置，装入即可自动抵紧导通。绝缘套筒的壁厚控制在0.8mm，既保证了足够的结构强度，避免多次插拔后出现套筒开裂变形，又不会占用过多的充电器电池槽内部空间，保证和原有电池槽的安装间隙控制在单边0.2mm，装入后不会出现卡滞、偏斜的问题。端部的弧形接触头采用圆弧面设计，

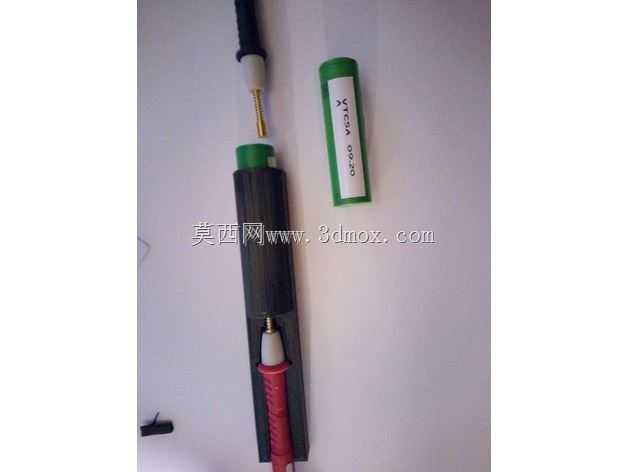

　　和电池负极的平面/凹面接触时都能保证足够的接触面积，不会出现点接触导致的电流密度过大问题，接触头根部设置了绝缘限位台阶，避免接触头歪斜后和外层金属套筒接触导致的短路风险。在实际使用场景中，这类适配结构常配套在多槽位智能充电器上，当用户需要充电的电池长度短于充电器槽位默认最小长度，或者电池端面接触结构特殊无法和充电器原生弹片可靠接触时，将电池先装入该适配套筒内，再整体放入充电器槽位，就能通过套筒内部的导电结构将电池电极和充电器弹片可靠导通，同时套筒的绝缘外层可以避免电池和槽壁之间的意外短路，也能减少电池表面被充电器弹片刮花的问题。结构设计时还考虑了长期插拔的耐磨需求，外层套筒采用硬质绝缘材质，表面做哑光耐磨处理，

　　经过上千次插拔测试后不会出现明显的磨损掉屑问题，内部弹性件采用不锈钢弹簧材质，抗疲劳性能优异，长期压缩后不会出现弹力衰减导致的接触压力不足问题。导电接触件的连接部位采用压接式固定，没有采用焊接结构，避免长期使用后焊锡层氧化脱落导致的导通故障，整体结构没有多余的零散零件，所有部件都集成在套筒内部，用户使用时不需要额外组装，直接装入电池即可使用，降低了用户的使用门槛。从安装边界来看，适配结构的整体外径控制在21.5mm，能够兼容绝大多数市售圆柱电池充电器的槽位宽度，不需要对充电器本身做任何改造，直接放入即可使用，轴向的伸缩结构在完全压缩状态下长度为62mm，完全伸出状态下长度为74mm，覆盖了绝大多数短款圆柱电池的长度补偿需求，不需要额外增加其他垫片类配件就能完成适配。内部的绝缘隔层将正负极导电结构完全分隔，隔层的耐温等级达到120摄氏度，即使在大电流充电出现轻微发热的情况下，也不会出现绝缘层融化变形导致的正负极短路问题，提升了充电过程的安全性能。
