XTAR VP4 Plus充电器18650电池适配接触弹片

　　在消费电子充电设备的结构设计领域，圆柱形锂电池的适配接触结构一直是影响充电可靠性的核心细节，尤其是面向18650规格电芯的通用型充电器，接触弹片的设计直接决定了电芯正负极与充电电路的导通稳定性，本次拆解建模的适配结构，正是针对XTAR VP4 Plus多槽充电器的单仓位适配弹片，还原了量产件的实际结构特征与安装逻辑。

　　从实际使用场景来看，这类弹片需要同时适配不同批次18650电芯的长度公差、端面平整度差异，还要应对用户频繁插拔电芯带来的磨损、形变疲劳，很多市售充电器出现的接触不良、充电中断问题，本质上都是弹片的接触行程设计不足、预紧力分配不合理导致的。这款适配弹片采用一体化冲压成型的长条式基体设计，主体为薄型导电金属板材冲压而成，表面做了镀镍防锈处理，避免长期使用过程中氧化层增厚导致接触电阻升高。

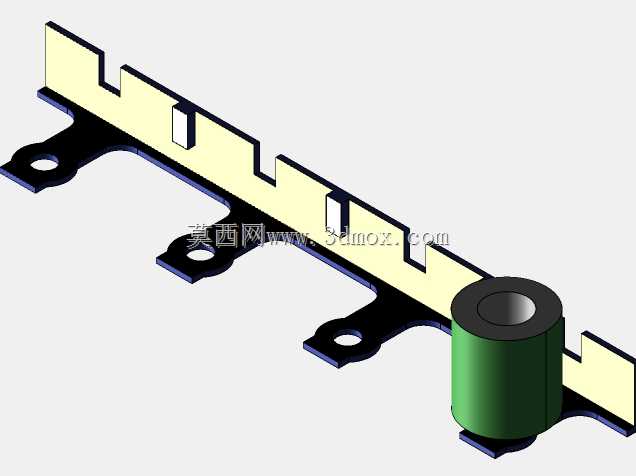

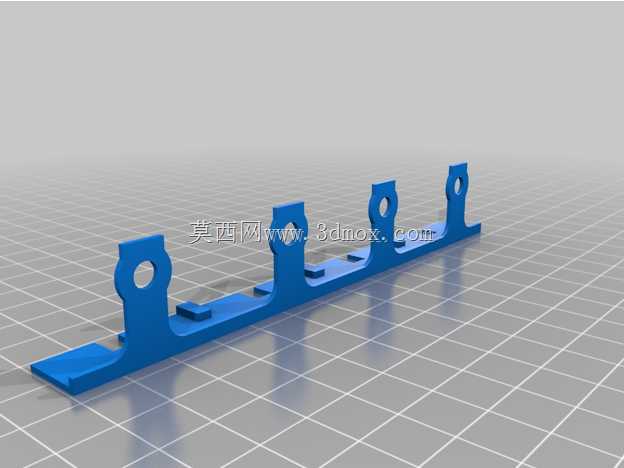

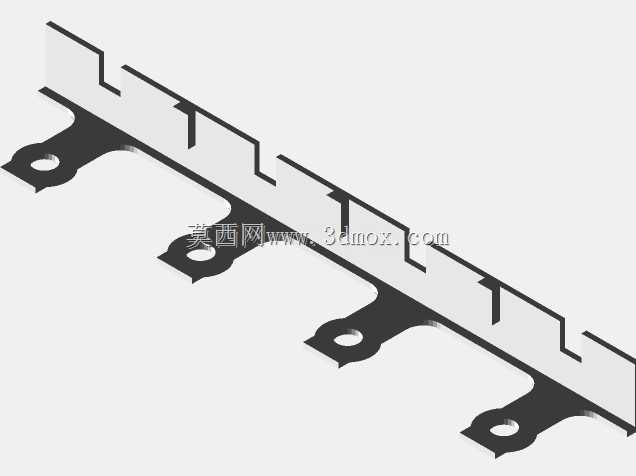

　　弹片的安装基准是基体上分布的三个圆形定位孔，三个孔位沿长条基体的长度方向等距排布，安装时直接卡入充电器仓内的塑料定位柱上，不需要额外的螺丝紧固，依靠塑料柱的热熔铆边即可完成固定，这种安装方式在消费电子小五金件里非常常见，装配效率高，同时能保证弹片在长期插拔受力过程中不会出现位移偏移。弹片的接触区域采用分段式凸起设计，每一段凸起对应一个电芯仓位的负极接触位置，凸起的高度经过精确计算，当18650电芯推入仓位时，弹片的凸起部分会被电芯端面压下0.8-1.2mm的行程，提供稳定的接触预紧力，既不会因为压力过大导致电芯推入困难，也不会因为压力过小导致轻微震动就出现接触断开的问题。

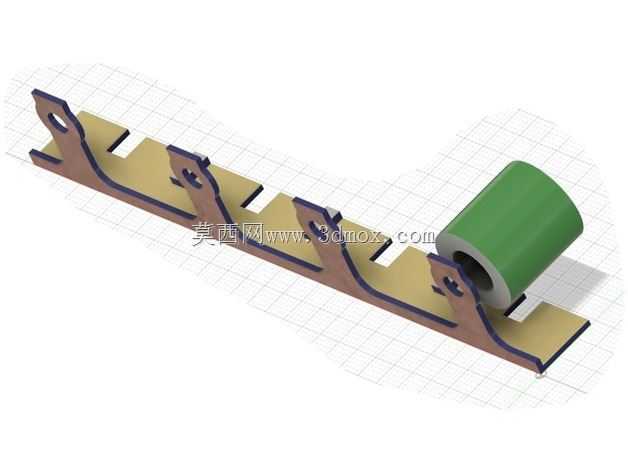

　　在结构细节上，弹片的末端设计了一个卷绕成型的圆筒状导电接触端，这个位置对应充电器的正极侧弹性接触结构？不对，实际建模里这个圆筒结构是与充电器主板的导电焊盘直接接触的导通端，相比平面接触的结构，卷绕的圆筒结构有更好的弹性形变余量，哪怕弹片主体因为长期使用出现轻微的形变，这个圆筒端也能始终贴紧主板上的镀金接触焊盘，避免弹片与主板之间的连接出现内阻增大的问题。弹片的边缘做了折边加强处理，整个长条基体的非接触侧都有向下弯折的0.5mm高的加强筋，避免薄板材在冲压、运输、装配过程中出现扭曲变形，保证三个安装孔的位置度始终符合设计公差要求。

　　从设计思路的角度拆解，这款弹片没有采用常见的独立弹簧顶针结构，而是用一体化长条弹片同时覆盖多个仓位的负极接触，一方面是大幅降低零件成本，单个冲压件替代多个独立顶针与弹簧，减少了装配工序的零件数量，另一方面一体化的结构导电一致性更好，多个仓位的接触电阻偏差可以控制在5毫欧以内，避免不同仓位的充电电压出现明显差异。针对长期使用可能出现的接触不良问题，弹片的接触凸起位置做了微弧形的接触面设计，不是平面接触，而是线接触形式，哪怕电芯端面有轻微的污渍、氧化层，插拔过程中弧形面也能刮除表面的氧化层，保证接触的可靠性。

　　在安装边界上，这款弹片的整体厚度为0.3mm，安装后突出充电器仓塑料基面的高度为2.2mm，压合到最大行程时的突出高度为1.0mm，对应的18650电芯长度适配范围是64.5mm到65.2mm，覆盖了所有正规厂商生产的18650电芯的长度公差范围，不会出现过长电芯装不进去、过短电芯接触不到的问题。弹片的宽度方向尺寸为4.5mm，安装时嵌入塑料仓的预留凹槽内，凹槽的宽度为4.7mm，预留了0.2mm的装配间隙，避免热胀冷缩导致弹片被卡槽卡住无法正常形变。

　　很多结构工程师在设计这类电池接触弹片时，容易只关注导电性能而忽略弹片的疲劳寿命，这款弹片的材质选用的是铍铜合金，冲压后做了时效硬化处理，正常插拔寿命可以达到10000次以上，按普通用户每天插拔两次电芯的使用频率，使用寿命可以超过十年，完全覆盖充电器的整体产品生命周期。另外弹片的所有冲压边缘都做了去毛刺处理，不会出现锋利边缘刮伤电芯外皮、导致电芯短路的风险，这也是消费电子五金件必须满足的安规要求。

　　在实际的维修替换场景中，这类一体化弹片如果因为异物进入、外力挤压出现形变，就会导致对应仓位的接触不良，建模时完整还原了弹片的每个折弯角度、孔位位置、凸起高度，不管是做充电器的维修配件复刻，还是参考设计同类多槽锂电池充电器的接触结构，都可以直接参考这个模型的尺寸参数，不需要再反复打样测试弹片的行程与预紧力，能大幅缩短同类产品的开发周期。
