二手电刷外壳剖面结构三维设计

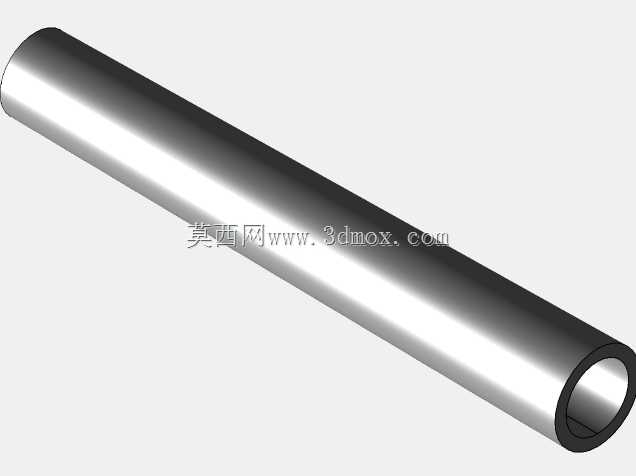

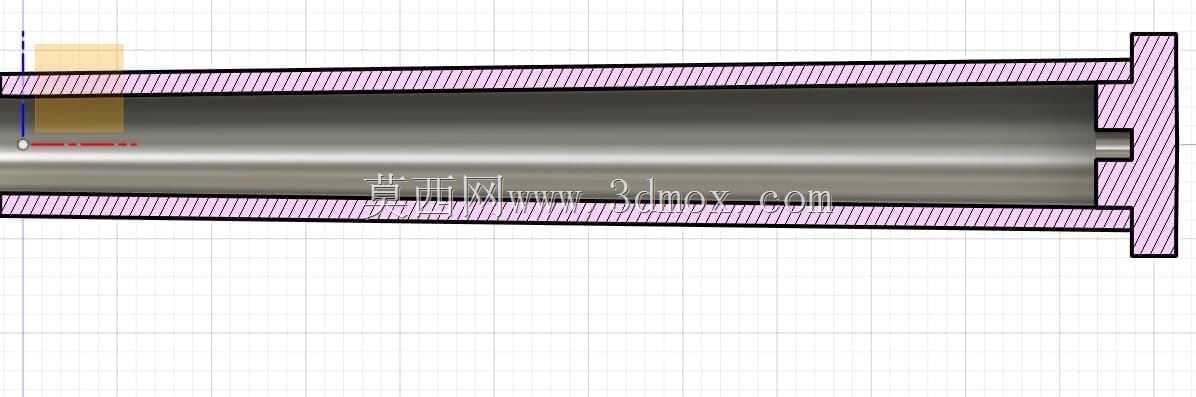

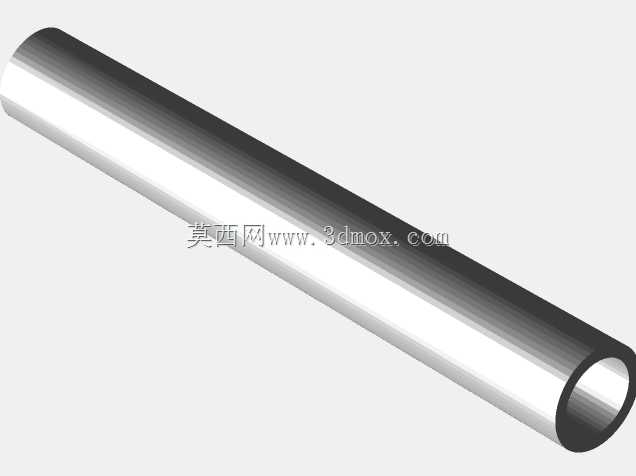

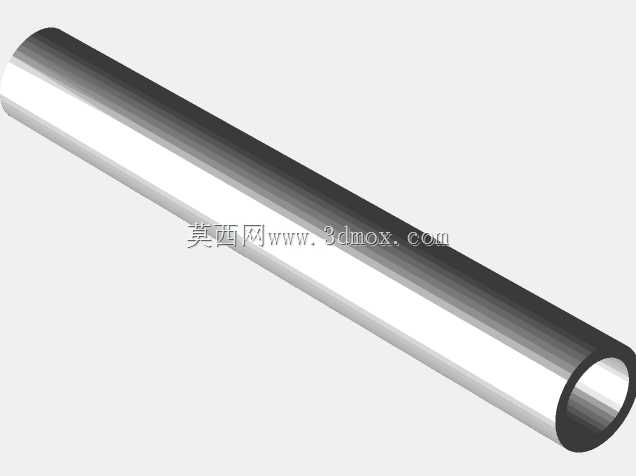

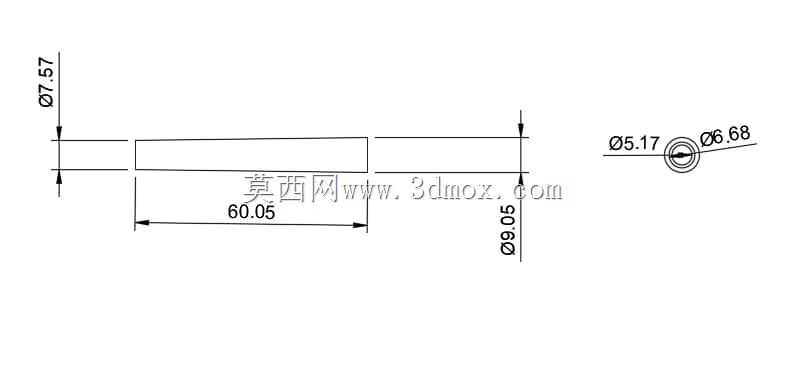

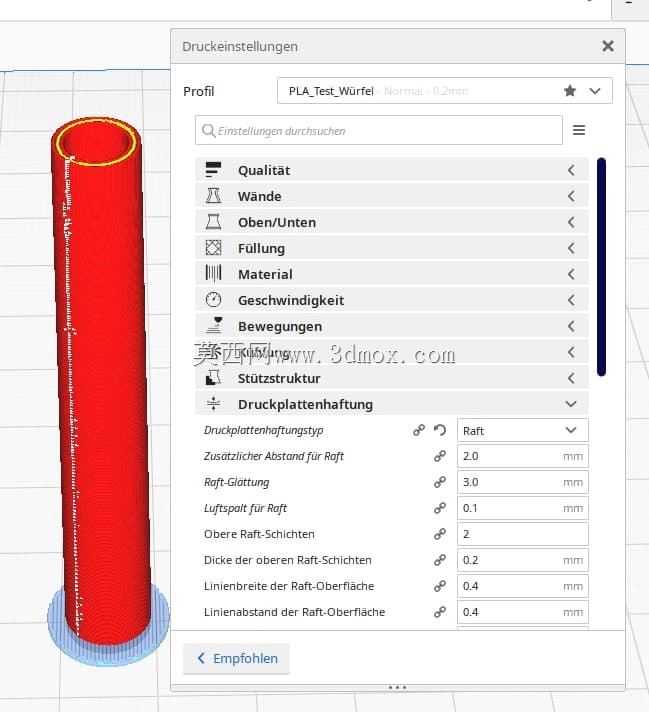

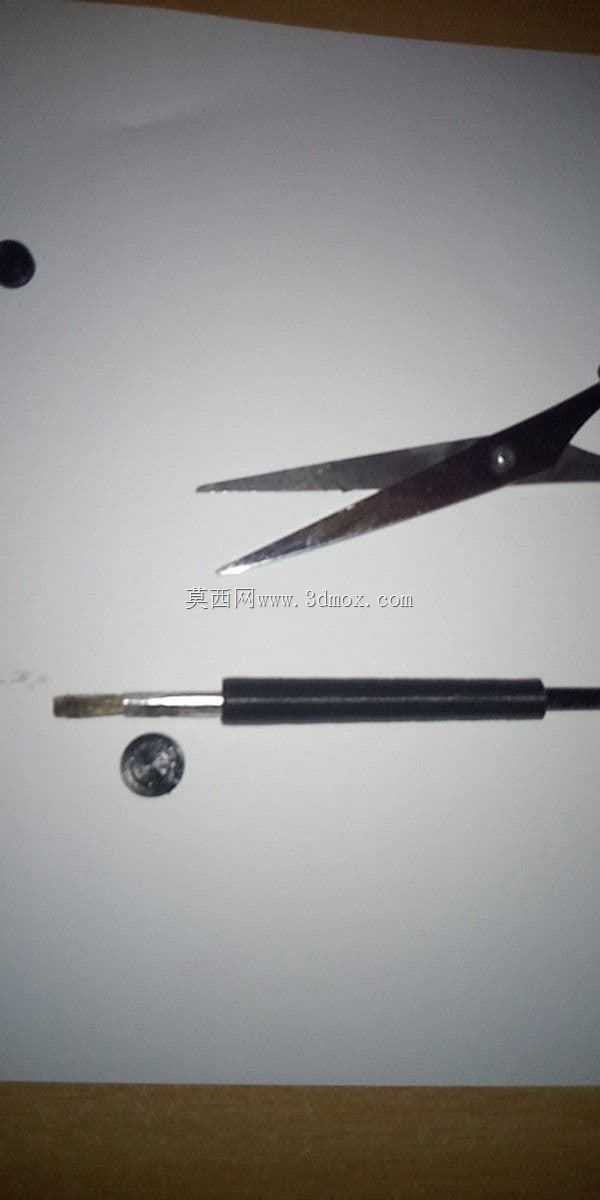

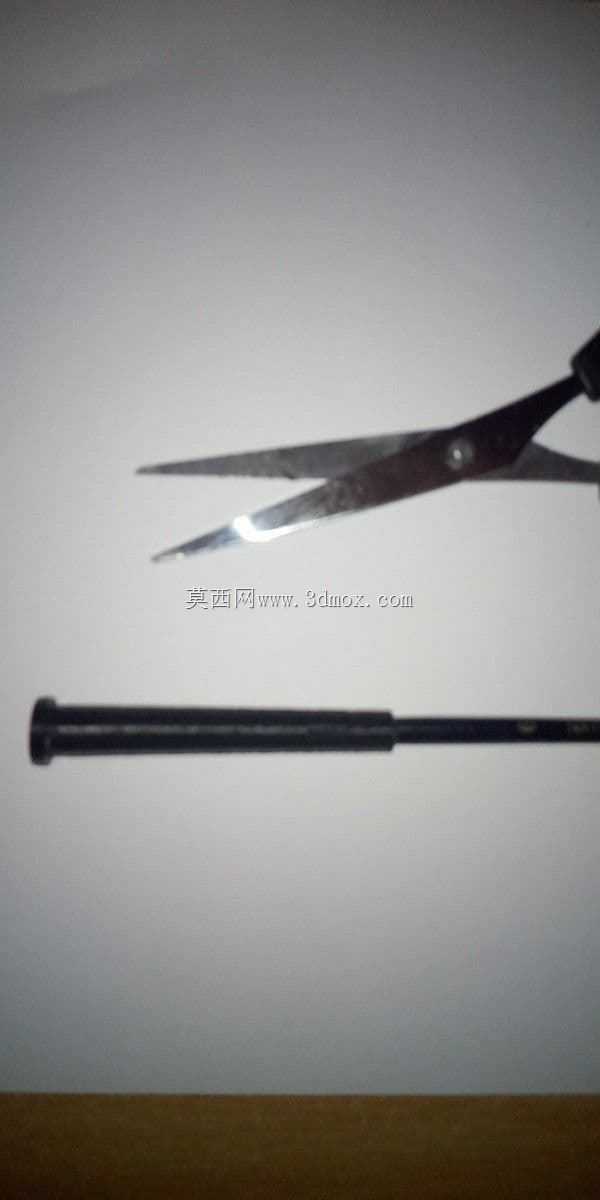

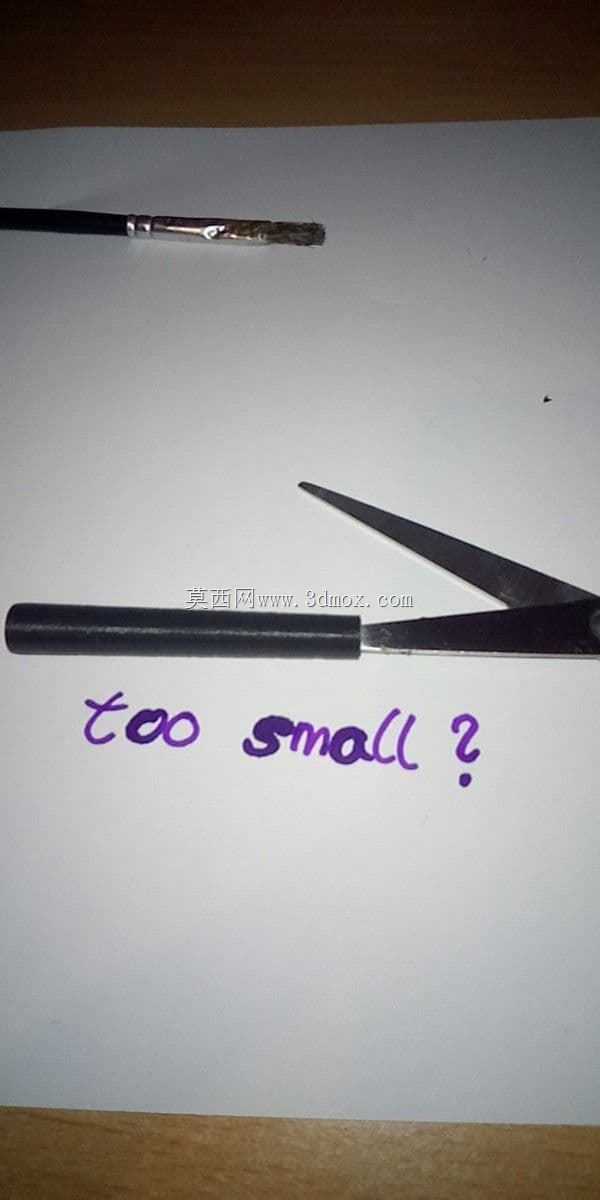

　　在小型电动工具、精密伺服传动机构的导电滑环组件里，电刷外壳是承载刷体、维持接触压力稳定、隔绝内部导电结构与外部安装环境的核心支撑构件，很多刚接触传动导电结构设计的工程师容易忽略外壳的同轴度公差，实际装配里哪怕0.02mm的径向偏移，都会导致刷丝与滑环接触面的压力分布不均，轻则出现接触电阻跳变引发信号干扰，重则在高速运转工况下出现刷丝异常磨损，大幅缩短整套导电组件的使用寿命。这个电刷外壳采用薄壁圆筒加端部法兰的一体式结构，主体筒身的内孔是直接容纳刷体与弹性压紧组件的核心空间，设计时内孔的圆柱度公差控制在0.01mm以内，表面粗糙度要求达到Ra1.6，保证刷体在筒内做轴向微量补偿移动时不会出现卡滞，避免刷丝磨损后无法靠弹性结构跟进补偿，

　　导致接触失效。端部的法兰结构是整个外壳的安装基准，法兰端面上预留的安装孔位需要和安装基座的定位销严格对齐，设计时安装孔的位置度公差以法兰端面与筒身内孔的公共轴线为基准，控制在0.05mm范围内，保证装配后筒身内孔与内部滑环的回转轴线完全重合，避免出现偏心磨损。从剖面结构能看到，筒身内壁靠近开口端的位置设计了一圈限位台阶，这个台阶的作用是限制刷体的最大弹出行程，防止弹性组件压力过大时刷体整体从筒内脱出，同时台阶的端面做了0.2mm的倒角处理，避免装配时刷体的导向棱边被台阶刮伤，影响滑动顺畅度。筒身的外壁设计为光滑圆柱面，没有多余的凸起结构，一方面是适配紧凑安装空间里的嵌入安装需求，外壁与安装基座的安装孔采用小间隙配合，间隙量控制在0.01-0.03mm之间，既方便装配时的推入定位，也能避免间隙过大导致运转时出现壳体共振，放大导电接触的振动噪声。在实际工况适配里，这类电刷外壳常配套用在小型精密转动导电场景，比如手持电动打磨工具的尾部导电结构、小型云台的旋转供电组件、精密检测设备的转台信号传输结构，不同场景下对外壳的壁厚要求有细微差异：高速连续运转的场景下，筒身壁厚会适当增加0.3-0.5mm，提升壳体的结构刚性，避免长期受内部弹性组件的张力作用出现筒身胀形，导致内孔尺寸超差；间歇运转的轻载场景下，可以适当减薄壁厚来控制整体重量，适配便携设备的轻量化需求。设计时还要考虑外壳的绝缘防护需求，筒身的外表面除了安装配合面之外，其余区域会做绝缘涂层处理，

　　避免内部导电结构的电流通过壳体传导到外部安装基座上，引发设备漏电或者信号串扰的问题，涂层的厚度控制在0.1mm以内，不会影响外壁与安装孔的配合精度。端部法兰的厚度设计也经过受力校核，法兰需要承受安装时的螺钉锁紧力，以及运转时的轴向窜动冲击力，厚度过薄会导致锁紧时法兰出现翘曲变形，破坏筒身内孔的圆柱度，厚度过厚则会增加不必要的轴向安装尺寸，挤占其他组件的布置空间，常规适配直径10mm以内滑环的电刷外壳，法兰厚度控制在2.5-3mm之间就能满足绝大多数工况的强度要求。另外在筒身靠近法兰的位置，设计了一个直径1mm的细小通孔，这个孔是穿设刷体引线的通道，孔的位置避开内部弹性组件的运动路径，孔口做了圆角钝化处理，避免穿线时刮破引线的绝缘层，

　　造成引线短路或者断路。很多新手设计师在做这类结构时，容易把引线孔的位置开在筒身的滑动区段，导致刷体往复移动时剐蹭引线，长期磨损后引发引线断裂，这个细节在实际量产装配里的失效占比不低，需要在结构设计阶段就提前规避。从安装边界来看，这类电刷外壳的整体轴向尺寸通常控制在滑环轴向长度的1.2倍以内，径向尺寸比滑环外径大4-6mm，预留出刷丝的布置空间和弹性组件的压缩行程，不会额外占用过多的安装空间，适配紧凑化的设备设计需求。在材料选择上，这类外壳通常采用易切削的黄铜材质加工，一方面黄铜本身具备不错的结构强度和切削加工性能，容易保证内孔和法兰的尺寸精度，另一方面黄铜的自润滑特性较好，哪怕刷体在筒内长期往复滑动，也不会出现严重的磨粒磨损，能长期维持内孔的尺寸稳定性，部分有轻量化需求的场景也会采用硬质阳极氧化的铝合金材质，重量比黄铜外壳降低60%左右，但需要对内孔做表面硬化处理，避免长期滑动出现内孔拉毛的问题。
