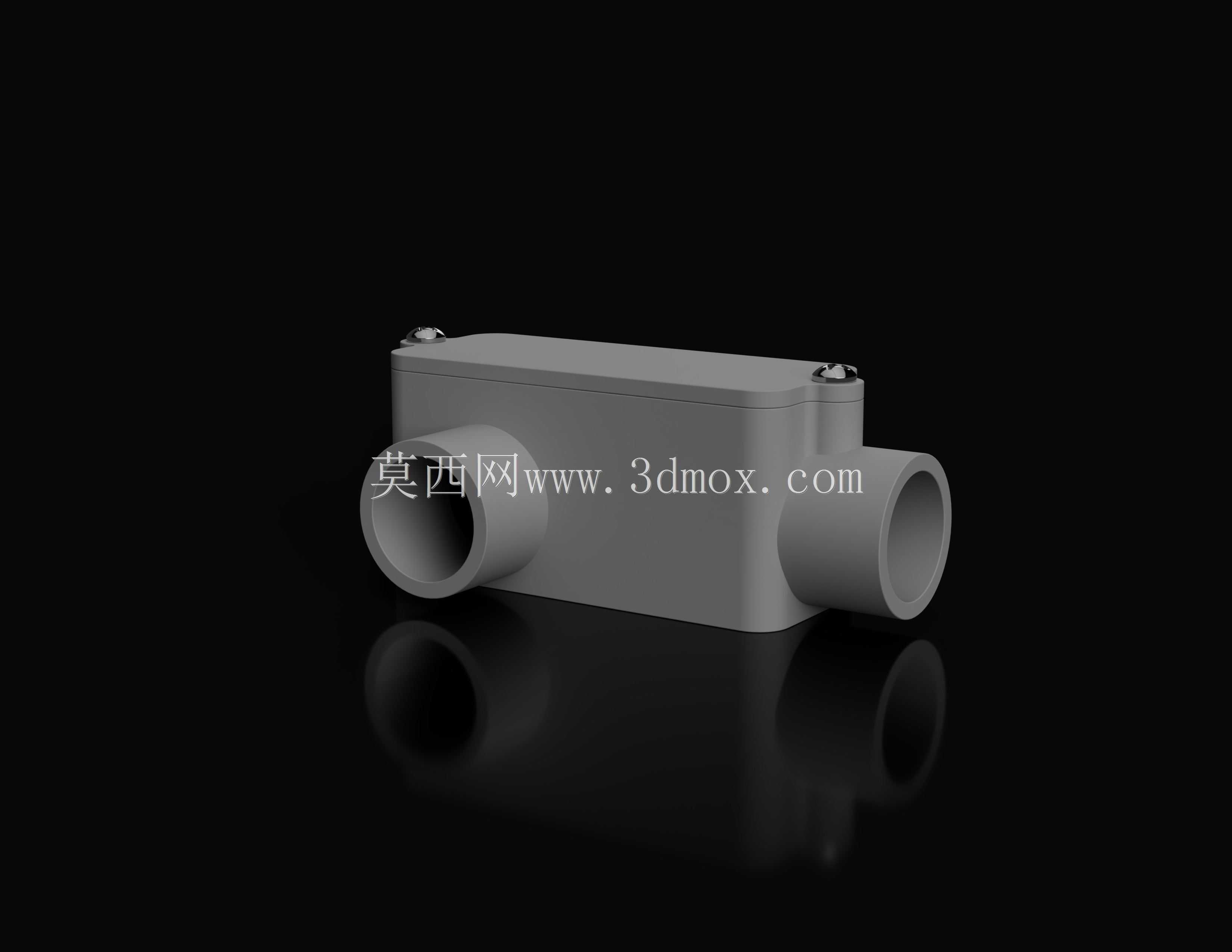

建筑布线用PVC LR型穿线接入接头

　　在民用建筑电气布线、工业厂区低压配电线路敷设、室内装修电路改造等场景中，穿线管路的转向接入是无法避开的施工节点，这类PVC LR接入接头正是为解决管路直角转向、线缆穿设过渡需求设计的专用连接件，区别于普通直通接头，它自带的腔体结构能够给线缆转弯提供足够的弯曲半径空间，避免硬拽线缆时绝缘层被管口棱角割破，同时也能减少穿线时的阻力，提升现场施工的穿线效率。

　　从实际使用场景来看，这类接头多适配同规格的PVC硬质穿线管，常见于墙面暗敷布线、吊顶内明装管线排布、弱电智能化系统的线路防护管路中，尤其是在管线需要90度转向且后续可能存在线缆更换、增补需求的点位，采用这种带空腔的LR接头，比直接将管材弯管处理的方式更具后期维护优势——现场弯管容易出现管材瘪陷、弯曲半径不足的问题，后期抽换线缆时极易出现卡线情况，而预制的接头腔体内部做了顺滑的弧面过渡，线缆在腔体内可以自然形成符合规范的弯曲弧度，不会出现硬折损伤线芯的问题。

　　设计层面上，接头两端的承口结构做了适配标准PVC穿线管的公差配合，承口内径与对应规格管材的外径间隙控制在合理范围，现场施工时配合专用PVC粘接剂即可完成密封固定，能够避免水泥砂浆、灰尘水汽从接口位置渗入管内，保护内部线缆的绝缘层不受腐蚀。接头本体的盒状腔体采用等壁厚设计，壁厚均匀度控制在合理公差范围内，既保证了整体结构强度，在暗敷于混凝土层内时能够承受混凝土浇筑时的侧压力，不会出现受压变形塌陷堵管的问题，也不会因为局部壁厚过厚造成材料浪费。腔体顶部的两个固定点位，是为明装场景设计的固定结构，当接头用于吊顶内、墙面明装的管线连接时，可以通过这两个点位用自攻螺丝将接头固定在墙面或吊顶龙骨上，避免管路长期受线缆重力影响出现接口松脱、下坠变形的问题。

　　从安装边界来看，这类接头的两个接口轴线呈垂直分布，接口中心距、腔体整体高度都适配常规穿线管的安装间距要求，暗敷施工时不会因为接头体积过大造成墙面开槽过深、过宽的问题，能够匹配常规墙面抹灰层的厚度要求，不需要额外对开槽位置做特殊找平处理。两端承口的插入深度做了明确的限位结构，管材插入承口后会被内部限位台阶挡住，保证粘接面积足够，避免施工时管材插入不到位造成接口粘接强度不足、后期使用中出现管路脱落的问题。腔体内部的转角位置全部做了圆角过渡处理，没有尖锐的棱角结构，穿线时即使线缆与腔体内壁发生摩擦，也不会刮伤线缆的PVC绝缘层，能够有效降低线路施工后的绝缘破损隐患，符合电气施工验收规范中对于穿线管路管口保护的相关要求。

　　不同于金属穿线接头，PVC材质的接头本身具备良好的绝缘性能，不需要额外做跨接接地处理，能够减少现场施工的工序步骤，同时材质本身耐酸碱腐蚀，在潮湿环境、有轻度腐蚀的厂区环境下使用，也不会出现锈蚀堵塞管路的问题，长期使用的维护成本更低。接头的外表面做了哑光处理，没有多余的凸起结构，暗敷时与混凝土、水泥砂浆的结合力更好，不会出现因为接头表面过于光滑导致抹灰层空鼓开裂的问题。在实际选型搭配时，只需要匹配对应规格的穿线管外径即可，不需要额外定制转接配件，和市面上常规的PVC穿线配件都能通用互换，现场施工的适配性很强。
