3.5英寸PC超低音扬声器箱体结构设计

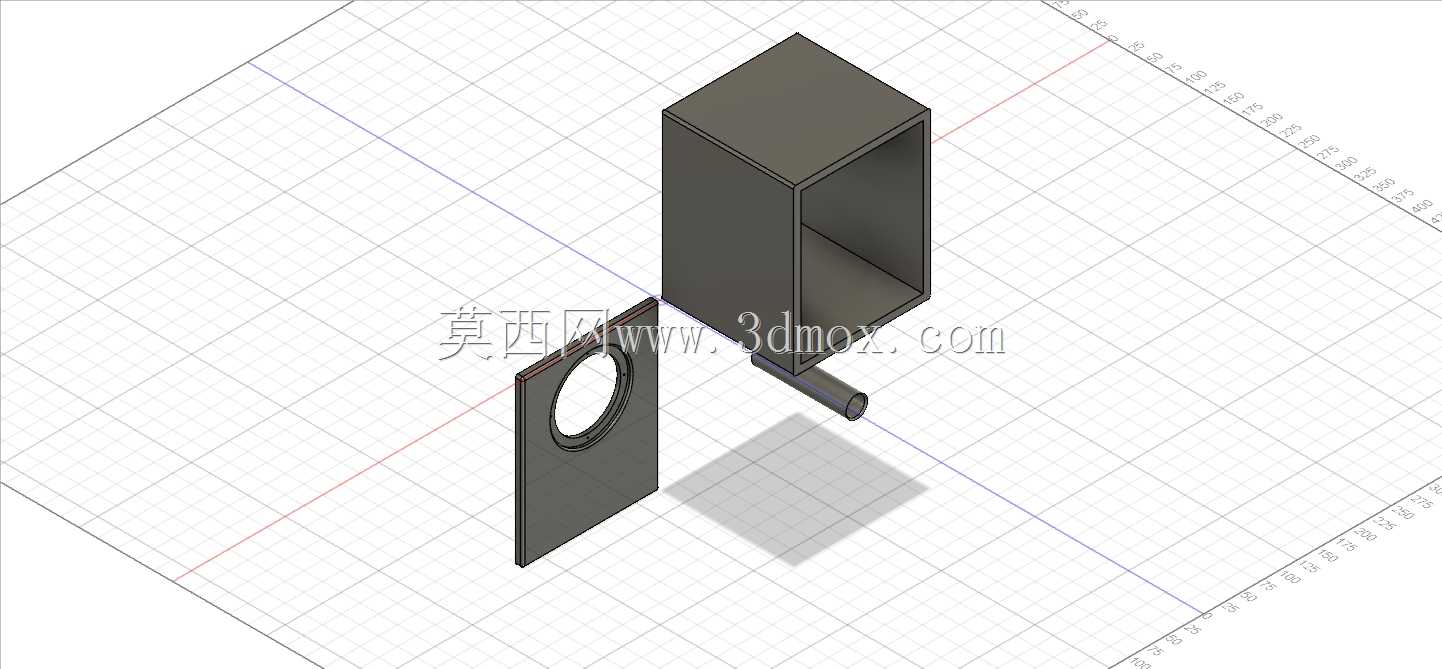

　　日常桌面PC音频系统搭建中，小尺寸超低音单元的补声作用常被低估，多数紧凑型桌面音箱受限于箱体容积，低频下潜很难覆盖到80Hz以下频段，而3.5英寸规格的超低音单元，刚好能在占用极小桌面空间的前提下，填补桌面2.0声道系统的低频空白，这套结构设计正是围绕该尺寸单元的安装适配展开。从结构拆分来看，整套组件分为主箱体与前面板两个核心部分，主箱体采用封闭后腔的矩形结构，这种结构选择并非随意为之——小口径低音单元要获得足够的低频量感，后腔的气密性与容积匹配是核心，矩形腔体的内部空间规整，方便计算净容积，也能避免异形腔体带来的内部驻波异常，加工时无论是3D打印打样还是板材裁切，都能获得更高的尺寸精度，减少后期密封处理的工作量。

　　前面板采用独立安装的结构设计，面板上预留的圆形安装位完全匹配3.5英寸单元的固定孔位与沉台深度，单元装入后前面板与主箱体通过侧边的定位结构贴合，既方便后期更换不同参数的同尺寸单元，也能在装配时提前在贴合面铺设密封泡棉，避免腔体漏气导致的低频失真。箱体底部延伸出的走线通道结构，是很多入门级音箱设计容易忽略的细节，单元的接线可以从该通道引出至箱体外部连接功放板，避免线材在腔体内部弯折挤压，也能减少线材与腔体内壁的碰撞产生的异音，通道的内径尺寸刚好容纳常规的18AWG音箱线，不会因为孔径过大破坏腔体的气密性。从安装边界来看，整套箱体的外形尺寸控制在紧凑型桌面设备的适配范围内，宽度与深度均不超过120mm，

　　高度适配常规桌面显示器下方的剩余空间，放置时不会遮挡屏幕底部的调节按键，也能和常见的3英寸桌面全频音箱形成视觉上的尺寸协调。设计过程中对腔体壁厚做了针对性优化，常规3D打印制作时壁厚设置为2.5mm即可满足结构强度要求，不会因为大音量下的腔体振动产生谐振杂音，如果采用密度板裁切制作，壁厚可调整为5mm，进一步提升腔体的阻尼特性。前面板的单元沉台深度设置为4mm，刚好能让单元的折环完全沉入面板内，避免单元突出面板导致的声波衍射，同时沉台边缘做了1mm的圆角过渡，减少锐角结构对中低频声波的反射干扰。在实际应用场景中，这套结构不仅可以用于桌面PC的音频升级，也可以嵌入到小型桌面一体机、紧凑型机柜的内置音频系统中，

　　独立的面板结构让安装时不需要拆解整个箱体，只需要将前面板固定在安装开孔位，再将主箱体与面板锁紧即可完成装配，大幅提升设备组装的效率。腔体内部的空间预留了足够的吸音棉填充位置，用户可以根据自己的听感需求填充不同厚度的聚酯纤维吸音棉，调整低频的阻尼特性，获得更干净的低频响应，不会出现小箱体常见的低频发闷、拖尾的问题。走线通道的末端做了限位结构，线材穿入后可以通过点胶或者线卡固定，避免拉扯线材导致单元接线端子脱落，提升长期使用的可靠性。整个结构的拆分设计充分考虑了不同加工工艺的适配性，无论是个人爱好者用FDM3D打印机制作样件，还是小批量生产时采用注塑工艺开模，都不需要做过多的结构调整，拔模角度在初始设计时就已经做了1.5度的预留，所有边角的过渡圆角都兼顾了加工便利性与声学特性，不会出现工艺无法实现的尖角或者薄壁结构。在单元适配层面，安装位的固定孔距按照行业通用的3.5英寸低音单元标准孔位设计，可以适配市面上绝大多数同尺寸的橡皮边、纸盆低音单元，不需要针对特定品牌的单元重新调整孔位，通用性较强。箱体的底部预留了可选的脚垫安装位，用户可以粘贴3mm厚度的橡胶脚垫，减少大音量下箱体与桌面的共振传递，避免桌面振动产生的杂音影响听感。
