单齿立柱机械传动支撑结构

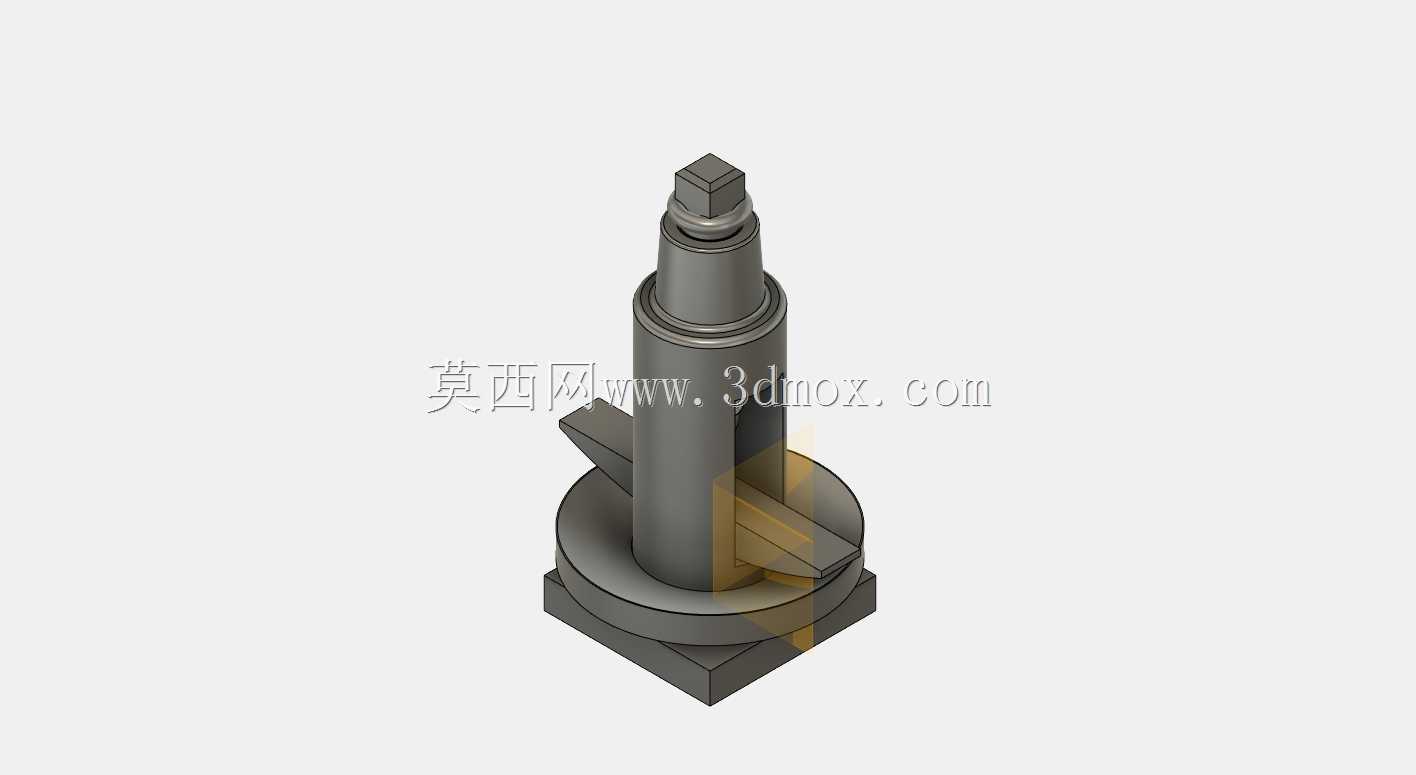

　　在各类需要精准间歇传动、工位定位的机械设备中，这类带单齿结构的立柱构件，是承担分度动作、载荷传递与工位支撑的核心零件之一，常见于多工位转台设备、间歇送料机构、专用工装夹具的定位单元中，区别于常规光面立柱，其集成的单齿啮合结构可以在立柱升降或旋转的行程中，完成精准的卡位动作，不需要额外加装独立的定位销块，能有效缩减机构的整体安装空间。从结构设计逻辑来看，该构件采用阶梯轴式的主体构型，底部设置方形安装基座，基座上方带有圆盘式承载凸台，立柱主体沿基座中心垂直向上延伸，中下部集成单齿啮合块，顶部设置方头传动端，整体采用同轴度优先的设计思路，所有回转面的基准轴线均与底部安装面保持垂直，避免传动过程中出现卡滞、偏磨的问题。实际安装过程中，

　　底部方形基座需要嵌入设备安装平台的对应定位槽内，通过螺栓完成紧固，安装面的平面度公差需要控制在0.02mm以内，保证立柱垂直精度，圆盘凸台的下表面作为承载面，承担上方工位负载的轴向压力，设计时预留了足够的承压面积，避免长期受载出现接触面压溃变形。中下部的单齿结构采用与立柱本体一体化加工的构型，齿面做了硬化处理，啮合过程中与配套的棘轮槽或卡位块配合，当立柱完成指定行程的升降或旋转动作后，单齿卡入对应卡位槽内，实现位置锁定，避免负载偏移导致工位错位，齿形的啮合角度经过反复校核，保证卡位时不会出现滑脱，同时解锁过程中不会出现卡滞，齿侧预留了合理的间隙，适配加工与装配带来的公差累积。顶部的方头结构作为动力输入端，配套对应的扳手或传动套连接，

　　可手动或通过动力机构驱动立柱完成旋转、升降动作，方头的尺寸公差采用过渡配合设计，既保证传动过程中不会出现打滑，也方便后期维护时的拆装。立柱主体的各段轴径根据受力情况做了差异化设计，承载段轴径更大，靠近顶部的传动段轴径适当缩小，在保证整体结构强度的前提下尽可能降低构件自重，减少传动过程中的惯性冲击。这类构件在实际应用中，常配套在多工位钻孔工装、间歇式送料设备、分度回转夹具中，当设备需要完成工位切换时，驱动端带动立柱抬起，单齿脱离卡位槽，旋转至指定工位后立柱下落，单齿卡入对应槽位完成锁定，整个动作不需要复杂的电控定位元件，纯机械结构的定位方式可靠性更高，适合在油污、粉尘较多的车间工况下长期使用，不会因为传感器积灰、信号干扰出现定位失误。

　　设计过程中需要重点关注单齿的受力强度，根据设备的最大工位负载核算齿根的弯曲应力，避免长期受载出现断齿问题，同时立柱主体的各台阶过渡处均设置了圆角过渡，减少应力集中，提升构件的疲劳寿命，安装基座的螺栓孔位置根据配套设备的安装孔位做对应匹配，保证安装时不需要额外打孔调整，降低现场装配的工作量。从三维建模的角度来看，该构件的建模过程需要先建立底部安装基准，依次绘制基座、承载凸台、立柱主体的回转轮廓，通过旋转特征生成主体结构，再绘制单齿的截面轮廓拉伸切除或凸台生成啮合结构，最后完成顶部方头的切削加工特征，建模过程中所有特征的基准保持统一，方便后续导出工程图时标注形位公差，也方便后续做有限元受力分析时直接导入模型，不需要额外做几何修复。
