光纤杆防跌落固定安装支架结构

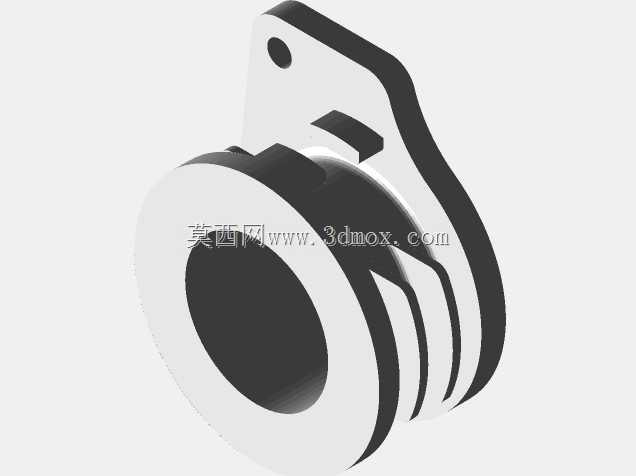

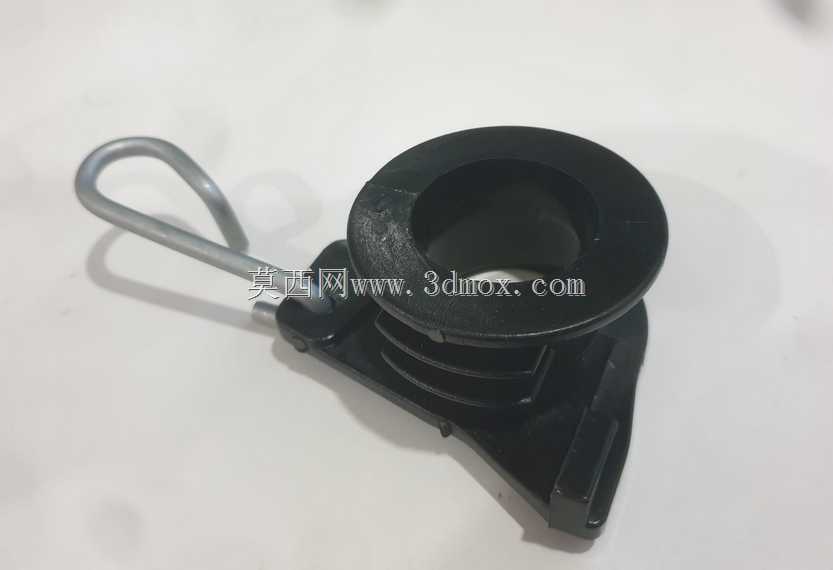

　　在户外通信杆路的运维作业场景里，光纤线缆的杆上固定一直是容易被忽略的细节点，很多现场施工时会采用简易扎带直接捆扎，长期受户外风吹晃动、温度形变、线缆自重牵拉影响，很容易出现固定点松脱、光纤下坠弯折的问题，轻则造成光纤传输损耗增大影响通信质量，重则出现线缆垂落引发安全隐患，这款杆装固定件就是针对这类现场痛点设计的专用固定结构。从结构设计逻辑来看，整个零件采用一体化弯折成型的结构思路，没有多余的拼接部件，主体分为两个功能区域：一侧是带安装孔的弯折挂耳，用于和杆体上的预装固定点位连接，安装孔的位置做了沉边处理，避免安装时紧固件突出刮蹭外层光纤护套；另一侧是带环形卡槽的抱合区域，环形内孔的尺寸匹配常规杆上光纤的布设外径，

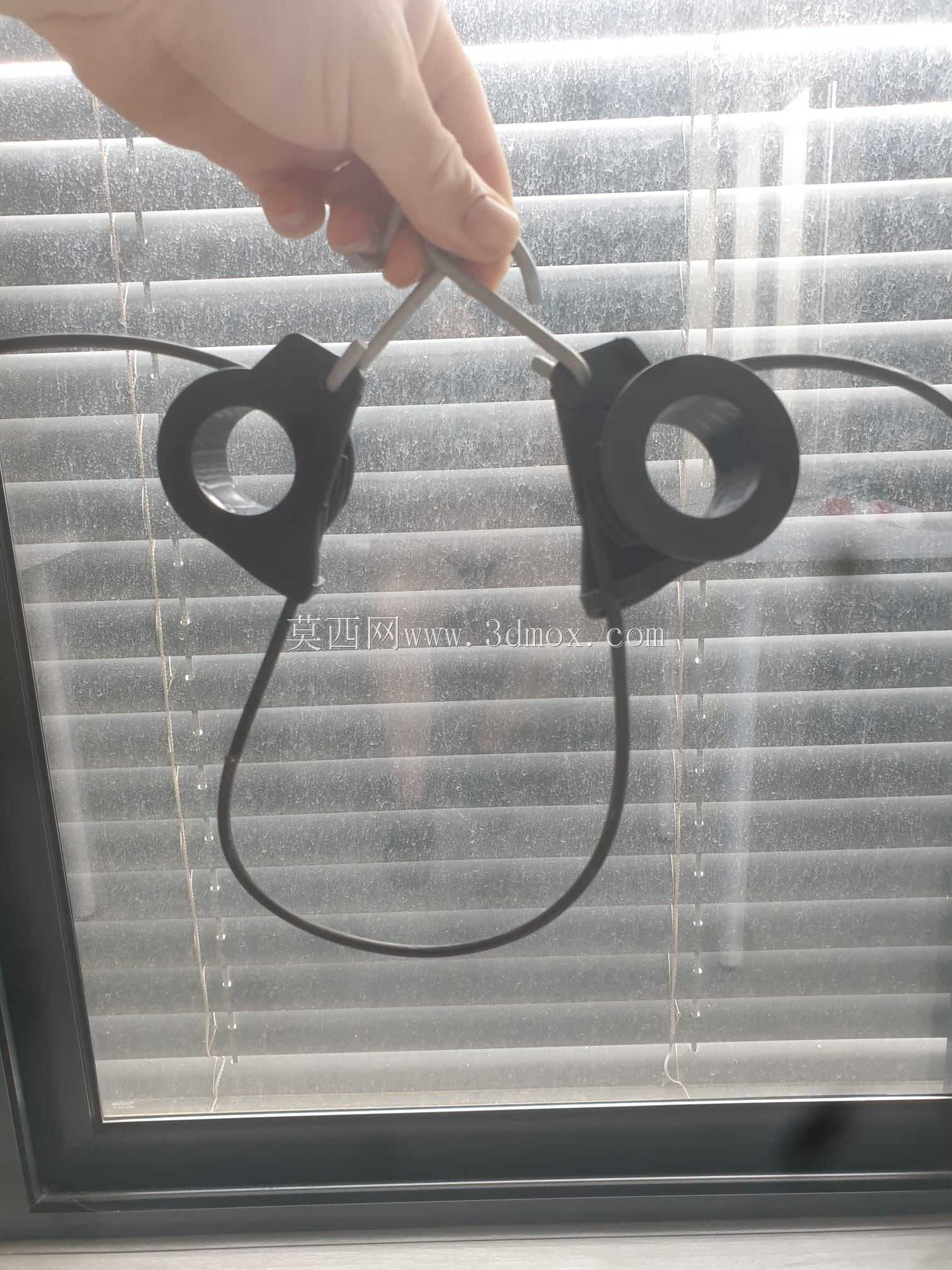

　　卡槽内侧做了三层递进的限位凸棱，安装后可以和光纤外护套形成足够的静摩擦力，不会因为长期的小幅振动出现滑移错位。实际安装使用时，单根杆体的同一段光纤布设点位需要配套2个该固定件，分别布置在光纤接续点位的上下两侧，形成双向的牵拉限位，就算某一段光纤出现外力牵拉，固定件也能把受力传导到杆体结构上，不会把拉力直接作用在光纤熔接点位，从根源上避免光纤被拉脱、跌落的问题。从安装边界来看，挂耳部分的弯折角度经过现场适配，刚好贴合常规水泥杆、金属通信杆的外壁弧度，安装时不需要额外做垫片找平，紧固件采用常规的外六角螺栓即可，不需要特殊的安装工具，现场施工人员只需要常规的扳手就能完成固定作业。环形卡槽的开口尺寸做了限位设计，安装时不需要完全拆解紧固件，

　　只需要把螺栓松开到足够间隙，就能把光纤卡入卡槽内，再拧紧螺栓完成固定，相比传统的全环抱式固定件，安装效率能提升40%左右，也减少了高空作业时的零件掉落风险。结构的壁厚设计经过受力校核，在满足户外长期使用的抗风载、抗牵拉强度要求的前提下，尽可能做了轻量化处理，不会给杆体增加额外的负重，零件边缘全部做了倒圆角处理，没有尖锐的毛刺棱角，安装作业时不会划伤施工人员，也不会割伤光纤的外护套。在实际的杆路布设场景中，这类固定件不仅可以用于普通光纤的固定，也可以适配部分细径的通信电缆、传感线缆的杆上防跌落固定，适用的杆径范围覆盖常规通信杆的主流尺寸，不需要针对不同杆径单独开模制作不同规格的零件，降低了物料备货的品类压力。

　　设计时也考虑了户外长期使用的耐候性需求，整个结构没有薄壁的易积水区域，雨水可以顺着结构的弯折斜面自然流下，不会出现积水积尘导致的结构腐蚀问题，固定件和杆体接触的面做了微凸的筋条设计，安装后和杆壁之间留有微小的间隙，避免长期贴合导致的接触面积水锈蚀。从三维建模的角度来看，整个零件的特征全部采用参数化建模思路，环形卡槽的直径、挂耳的安装孔位、弯折角度都可以根据实际的项目需求做快速调整，不需要重构整个模型的特征树，针对不同线径的光纤、不同安装孔距的杆体预装点位，只需要修改对应参数就能生成适配的结构，大幅提升了衍生型号的设计效率。建模时特意对安装干涉做了全局检查，挂耳的长度、环形结构的外径都控制在合理范围内，安装后不会和杆上的其他金具、抱箍出现空间干涉，就算是在已经布设完成的杆路上加装该固定件，也不需要拆除原有构件，直接在空余点位安装即可。
