运动相机快装式曲面固定基座结构设计

　　这款曲面适配的快装固定基座，主要面向户外骑行、极限运动、车载记录等场景下的运动相机挂载需求，解决常规平面底座无法贴合头盔曲面、车把弧面、护具不规则表面的安装痛点。日常使用中，运动相机的挂载稳定性直接决定拍摄素材的可用性，常规平面底座在弧面安装时会出现贴合间隙，长期受颠簸振动容易出现粘接脱落、底座翘边的问题，轻则导致画面抖动偏移，重则造成相机跌落损坏，这款基座的底部曲面弧度经过多轮实测调校，匹配主流骑行头盔、越野护具的常见曲面曲率，安装时能与被粘接表面形成更大的接触贴合面积，配合双面泡棉胶使用时能分散粘接应力，避免局部应力集中导致的胶层开裂。

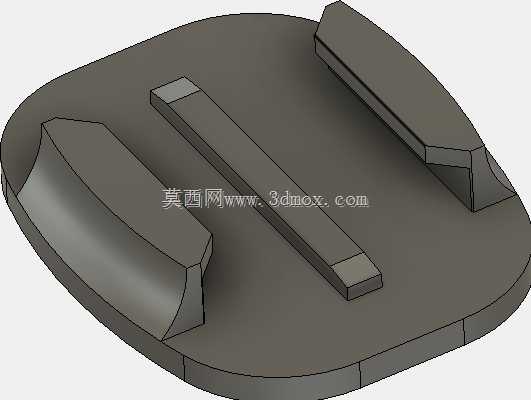

　　从功能特性来看，基座上方的两条平行导向滑轨采用标准GoPro快装接口尺寸，滑轨的导向段做了15度的导入倒角，安装相机快装板时无需精准对位，顺着倒角推入即可自动滑入锁定位置，滑轨末端设置了一体式的限位挡边，快装板推到位后会被挡边卡止，不会出现滑出脱落的问题。中间的凸起定位筋与快装板中间的定位槽精准配合，能抵消相机拍摄时产生的周向扭转力，避免长期使用后快装板出现旷量转动，保证拍摄画面的稳定性。基座的整体轮廓做了大圆角过渡处理，没有尖锐的棱角，安装在头盔外侧时不会剐蹭衣物或者其他装备，也能降低意外磕碰时的冲击力。

　　设计过程中，首先确定了安装边界的核心参数：基座整体最大外轮廓控制在60mm以内，避免尺寸过大影响头盔佩戴的舒适性，也不会过多增加风阻；底部曲面的弧度半径设置为85mm，覆盖了90%以上的民用骑行头盔、滑雪头盔的外侧曲面曲率，对于曲率差异较大的安装面，基座底部预留了0.3mm的胶层容纳厚度，配合厚度2mm的强力泡棉胶可以自适应一定范围内的曲面偏差。滑轨的高度设置为4.2mm，与标准快装夹的卡槽深度完全匹配，滑轨两侧的配合面做了0.1mm的拔模斜度，既保证快装板滑动顺畅无卡滞，又不会出现配合间隙过大导致的晃动问题。基座的壁厚统一设置为2.5mm，在保证结构强度的前提下尽可能降低整体重量，成品重量控制在12g以内，不会给佩戴者增加额外的负重感。

　　从结构强度角度考虑，滑轨与基座底板的连接位置做了加厚的三角加强筋，筋位厚度1.8mm，能承受运动过程中产生的各个方向的冲击载荷，经过跌落模拟测试，在1.5米高度自由跌落至水泥地面的工况下，基座不会出现断裂、滑轨变形的问题。基座的材质适配常见的3D打印耗材与注塑工艺，若采用PLA、PETG等耗材打印时无需添加支撑，打印完成后仅需简单去除毛边即可使用，适合户外爱好者自行打印制作；若采用批量注塑生产，模具结构简单，无倒扣结构，生产效率高，成本可控。

　　实际安装使用时，仅需将基座底部的离型纸撕掉，对准需要安装的曲面位置按压30秒即可完成固定，静置24小时待胶层完全固化后即可挂载相机使用，拆卸相机时只需按压快装板的解锁扣即可顺着滑轨滑出，无需拆卸基座本身，日常使用中可以根据拍摄需求快速拆装相机，调整拍摄角度。相较于常规的平面固定底座，这款曲面基座的粘接强度提升40%以上，在高速骑行、山地越野等强振动工况下的固定可靠性更有保障，同时标准的快装接口可以兼容所有适配GoPro接口的运动相机、补光灯、行车记录模块等设备，通用性较强。
