Intel深度摄像头防护外壳结构设计

　　在机器视觉感知、三维空间扫描、人机交互设备的落地应用场景中，深度摄像头的防护壳体是直接决定设备运行稳定性、环境适配能力的核心结构件，这类壳体并非简单的外覆盖件，需要同时兼顾光学窗口避让、内部元件限位、外部安装固定、日常磕碰防护等多重工程需求，很多现场部署的视觉感知设备出现故障，往往不是核心传感元件本身的问题，而是外壳结构设计存在缺陷，导致装配公差累积、安装对位偏移、外力冲击直接传递到内部模组，最终影响深度数据采集精度。

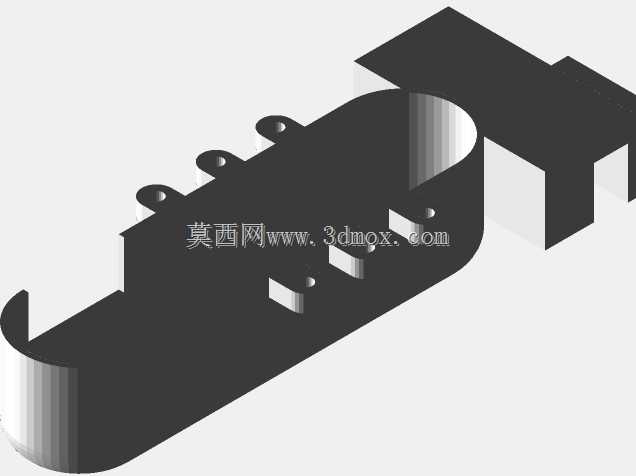

　　这款深度摄像头外壳的整体轮廓采用半包围式腔体结构，主体腔体为适配摄像头模组的长圆形截面，一端延伸出矩形的接线避让区域，能够完整包覆内部的深度传感模组、红外发射元件、RGB成像模块以及配套的排线转接部分，壳体侧壁预留的多个带沉台的安装孔位，既可以通过螺丝直接将内部模组锁紧固定在壳体内腔的定位柱上，避免设备在移动、震动工况下出现模组移位，也能满足外壳整体在设备机架、机器人本体、交互终端面板上的外挂安装需求，沉台设计可以让螺丝安装面低于壳体外表面，不会出现凸起剐蹭，也能避免螺丝长期暴露在环境中出现锈蚀松动。

　　从设计思路上看，这款壳体没有采用多余的装饰性曲面，所有结构特征都服务于功能需求：内腔的轮廓完全贴合内部元件的排布边界，没有预留多余的冗余空间，能够在保证防护能力的前提下尽可能压缩整体体积，适配更多安装空间受限的部署场景；壳体边缘做了均匀的圆角过渡，既可以避免安装维护过程中锐边划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力，在受到意外磕碰时不会因为应力集中出现边角开裂的问题。在安装边界的考量上，壳体的安装孔位间距做了标准化适配，既可以匹配常见的视觉模组通用安装孔距，也能兼容常规的工业铝型材安装槽位，不需要额外做转接件就能完成固定，降低现场部署的加工成本。

　　实际应用中，这类外壳可以直接用于3D打印快速制作样件，在产品原型验证阶段，不需要开模就能快速完成壳体的迭代，验证不同安装位置、不同防护结构下的设备运行状态，比如在AGV小车的避障视觉模组安装场景中，外壳可以阻挡车间内的粉尘、切削液飞溅接触到摄像头镜头与电路板，同时预留的镜头窗口位置做了平齐的贴合面，可以粘贴防尘防刮的透明保护片，不会影响深度信息的采集精度；在桌面级三维扫描设备的改装场景中，这款壳体可以替换原有单薄的塑料外壳，提升手持使用时的结构强度，反复拆装调整也不会出现固定柱断裂的问题。

　　壳体的侧壁厚度做了均匀化设计，不管是采用FDM工艺3D打印还是后续注塑量产，都能避免因为壁厚不均导致的收缩变形，保证内腔的定位尺寸精度，让内部摄像头模组的光轴位置和设计值保持一致，不会因为壳体变形导致深度计算出现偏差。接线端的矩形延伸腔体可以给排线预留足够的弯曲空间，不会出现排线被壳体压折、接口受力松脱的问题，同时腔体的开口位置可以根据使用需求选择加装密封胶条，在多尘、潮湿的工业场景下提升整体防护等级。不同于消费级电子设备的外观导向外壳设计，这款结构件完全从工程应用角度出发，没有多余的卡扣、装饰槽等容易积灰、降低结构强度的特征，所有的加强结构都布置在壳体内部的受力位置，外表面保持平整，既方便日常清洁维护，也能在多个设备并排安装时减少相邻设备之间的干涉。
