加拿大国旗主题图案结构设计方案

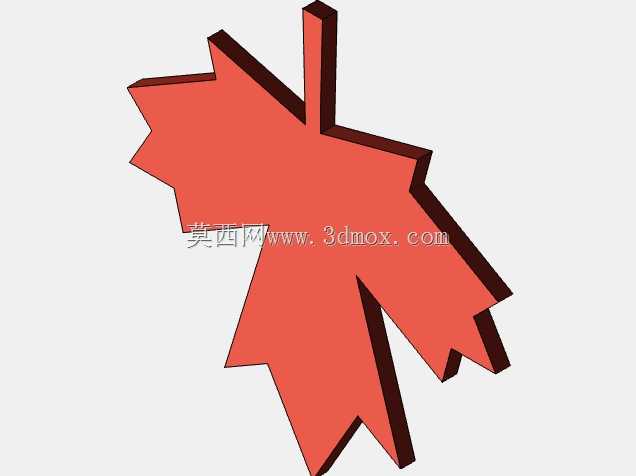

　　这套图案结构设计围绕加拿大国旗核心视觉元素展开，在工程化绘图层面完成了全尺寸的轮廓约束与几何定位，可直接适配多类工业标识加工、文创产品结构开发场景。从实际应用维度看，该结构既可以作为金属激光切割的下料轮廓，用于户外公共区域的标识牌制作，也可适配亚克力雕刻工艺，制作室内展示类装饰构件，还能作为3D打印浮雕的基础轮廓，用于文创周边、主题教具的结构开发，覆盖从工业标识到民用文创的多类落地场景。

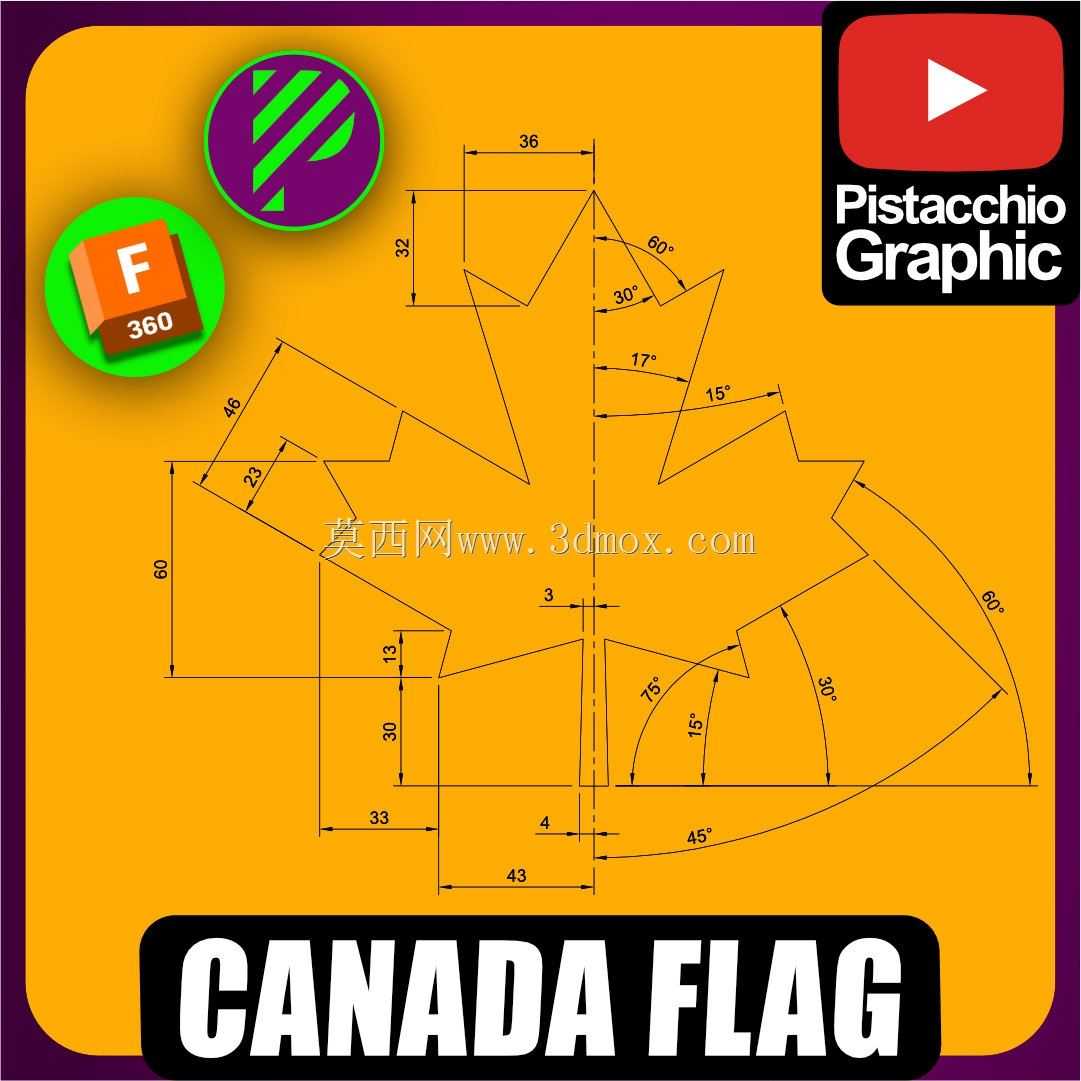

　　设计过程中优先考虑了加工适配性，所有轮廓线段均采用直线与标准圆弧衔接，不存在无约束的自由曲线，无论是数控切割的走刀路径规划，还是雕刻加工的刀路生成，都能直接提取轮廓线使用，无需二次修图处理。枫叶作为核心视觉元素，其每个尖角的角度、相邻轮廓的衔接位置都做了精准的尺寸标注，从图面标注可以看到，各段轮廓的定位尺寸从3mm到80mm不等，完全覆盖了从小型徽章到大型户外标牌的尺寸缩放需求，设计人员可以根据实际安装场景的边界要求，按等比例缩放规则调整整体尺寸，不会出现轮廓变形、比例失调的问题。

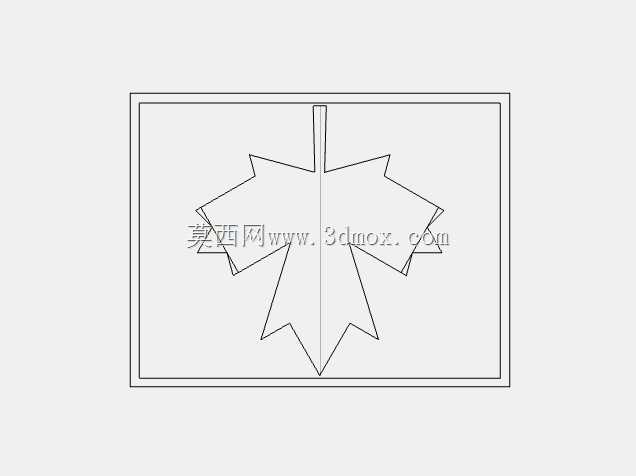

　　在结构布局上，整体图案采用对称式基准定位，左右两侧的红色竖块与中间白色底面上的枫叶轮廓保持严格的水平居中对齐，安装时可以直接以图案的外轮廓边线作为定位基准，匹配安装面的预埋孔位或者粘接边界，减少现场安装的定位调整工作量。枫叶内部的轮廓分割线全部做了圆角过渡处理，避免加工过程中出现锐角应力集中问题，如果采用金属板材加工，这种过渡结构也能减少板材裁切后的毛刺打磨工作量，提升后处理工序的效率。

　　从绘图逻辑来看，整个结构的尺寸标注遵循机械制图的基准统一原则，以图案的底部边线作为主基准，向上依次标注各段轮廓的高度定位尺寸，以竖向中心线作为辅助基准，向两侧标注横向定位尺寸，所有角度标注都明确标注了相邻线段的夹角数值，加工人员无需通过尺寸换算就能直接读取加工参数，降低了加工环节的识图门槛。针对不同加工工艺的适配需求，这套轮廓结构还预留了工艺调整空间，比如如果采用厚板材切割，可以直接在现有轮廓基础上偏移补偿切割缝宽度；如果采用表面印刷工艺，可以直接提取闭合轮廓作为填色边界，无需重新绘制路径。

　　实际落地场景中，这类主题标识结构常应用于涉外活动场地布置、主题展馆展陈制作、文创产品开发等领域，这套设计的全参数化尺寸标注，能够让结构工程师快速根据现场安装边界调整整体规格，比如安装面宽度为1米时，可以直接按比例换算各段轮廓的实际尺寸，保证图案比例准确；如果是制作小型桌面摆件，也可以缩小到100mm以内的尺寸，轮廓细节依然清晰可辨，不会因为尺寸缩小出现线条重叠、细节丢失的问题。设计过程中还特意规避了窄缝、锐角等不利于加工的结构，所有相邻轮廓的最小间距都大于3mm，适配绝大多数常规加工工艺的最小加工精度要求，不需要针对特殊工艺做额外的结构修改。
