蝶形旋钮式流体管路控制手柄结构

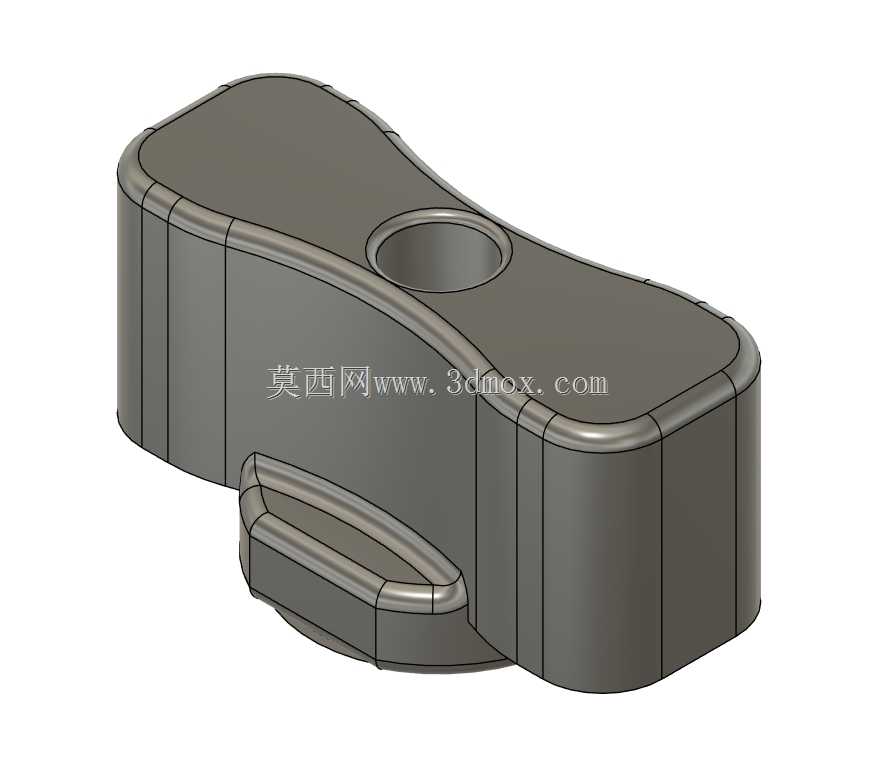

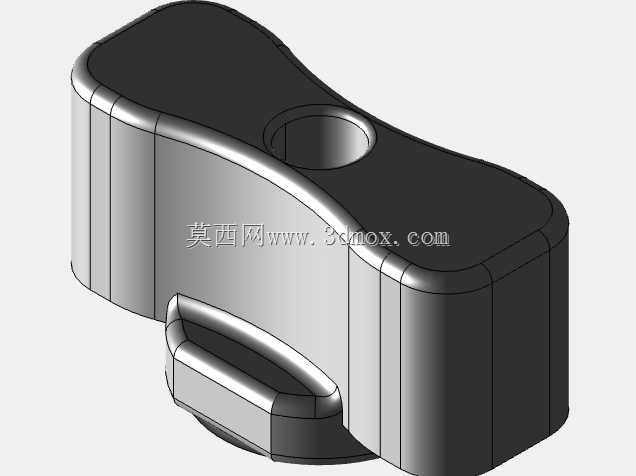

　　在民用供水、家装卫浴、小型气动回路以及低压流体输送的终端控制场景里，这类蝶形操作手柄的应用覆盖度极高，它不需要额外配置操作扳手，徒手就能完成管路通断或者流量调节的动作，相比传统手轮结构占用空间更小，操作力矩的传递更直接，日常维护和启闭操作的门槛极低，哪怕是非专业运维人员也能快速上手完成操作。从结构设计的逻辑来看，整体采用对称式的蝶形轮廓，主体的长条形握持段做了大圆角过渡处理，没有尖锐的棱角，一方面是避免操作过程中划伤手部，另一方面也能在有限的握持宽度下，最大化力臂长度，操作人员只需要用两根手指捏住手柄两端，就能施加足够的扭矩带动阀芯转动，不需要大幅度摆动手臂，在安装空间局促的卫浴柜下方、设备内部管路排布密集的区域，

　　这种小角度操作的优势格外明显。手柄主体的厚度经过反复校核，既保证了握持时的受力强度，不会因为长期施加扭矩出现断裂变形，也不会因为厚度过大浪费原材料，侧面的竖向加强筋结构沿着受力方向排布，直接把安装孔位置的受力传递到整个手柄主体，避免应力集中在安装孔周边，长期使用也不会出现安装孔开裂、手柄打滑的问题。下方突出的定位卡扣结构，是和阀芯组件做周向限位的核心结构，安装时直接卡入阀芯顶部的对应卡槽内，不需要额外做销钉固定或者粘接，装配效率很高，同时能保证手柄转动时和阀芯完全同步，不会出现空转、操作虚位的问题，卡扣的尺寸公差控制在合理范围内，既能保证装配时的顺畅度，也不会因为间隙过大导致操作旷量。安装孔采用通孔设计，适配标准的阀芯连接螺杆，

　　孔位的深度和直径匹配常规的4分、6分低压管路阀芯尺寸，安装时只需要将手柄套入螺杆，顶部用锁紧螺母固定即可，整个安装过程不需要特殊工装，普通用户参照说明书就能完成更换。从安装边界来看，手柄整体的长度控制在常规操作的合理区间，转动90度完成启闭动作时，扫过的空间范围很小，不会和周边的管路、墙面、柜体面板发生干涉，不管是明装管路还是暗装嵌入的管路终端，都能适配。表面的曲面过渡全部采用顺滑的圆弧连接，没有应力集中的直角结构，注塑或者压铸成型时的脱模难度低，成品的良率更高，后期做表面处理时也不会出现积液、涂层不均的问题。在实际选型应用中，这类手柄可以适配陶瓷阀芯、铜质阀芯等多种常见的低压管路阀芯，工作时承受的操作扭矩完全覆盖日常启闭的需求，

　　不会因为用力稍大就出现结构损坏，非金属材质的版本还能做到绝缘、防锈，在潮湿的卫浴、厨房环境下长期使用也不会出现锈蚀卡滞的问题，金属材质的版本则可以适配更高压力的小型气动回路，满足不同场景的使用需求。设计过程中还特意考虑了盲操作的识别性，手柄的长轴方向和管路通路方向保持一致时为全开状态，垂直时为全关状态，操作人员不需要观察标识，仅凭手柄的朝向就能判断管路的通断状态，在光线不佳的设备夹层、管路井道内操作时，这个设计能大幅降低误操作的概率。整体结构没有多余的复杂特征，加工工艺性好，不管是采用工程塑料注塑成型，还是采用锌合金压铸成型，都能快速批量生产，零件的一致性容易控制，后期的维护替换成本很低，属于流体控制终端里实用性极强的基础操作零件。
