幕墙支腿固定用铝挤压钳结构设计

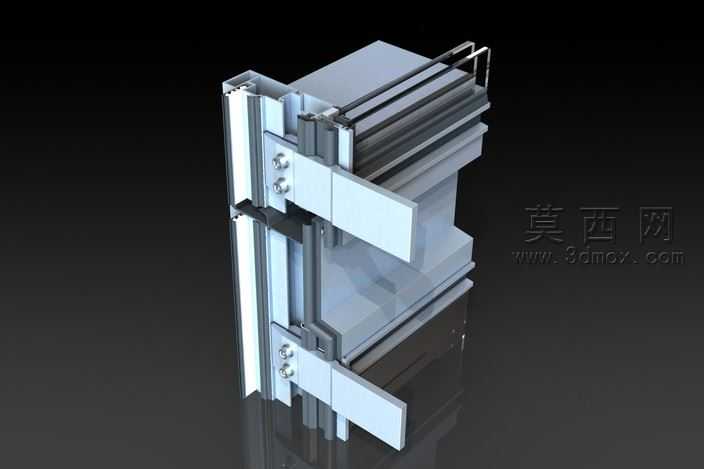

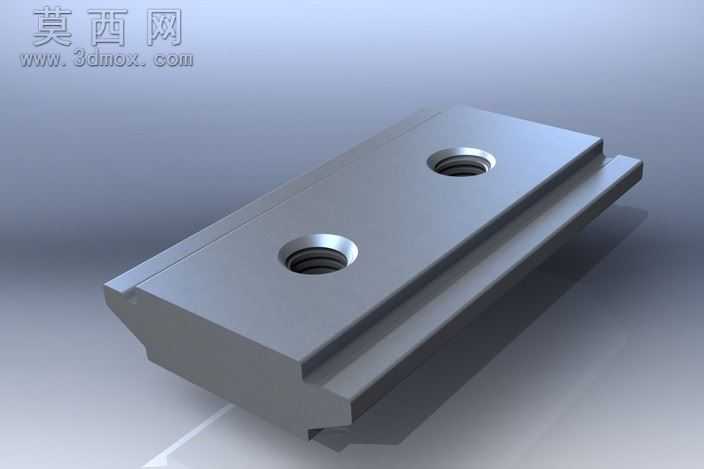

本作品为适配M12规格紧固件的铝挤压钳三维建模作品，主要用于幕墙配置场景中支腿构件的外部固定作业。建模阶段采用参数化设计思路，先基于幕墙安装的工况需求确定整体外形尺寸，以长方体为基础基体，通过拉伸凸台命令构建主体的块状结构，再通过拉伸切除命令加工出两个同轴度符合装配要求的M12螺纹安装孔，孔口处做倒角处理避免应力集中，同时在主体侧面通过扫描命令构建出与支腿适配的卡接导轨结构，保证安装时能够快速对位卡合，无需额外辅助定位。建模过程中对所有棱边做了0.5mm的圆角过渡处理，既符合铝挤压工艺的成型特性，避免挤压生产时出现应力开裂的问题，也能去除锐边提升安装操作的安全性。材质渲染阶段选用哑光银灰色铝合金材质，调整材质的粗糙度参数至0.3，金属度参数至0.9，还原铝型材经阳极氧化处理后的真实质感，同时添加柔和的环境光与定向主光源，在模型下方投射软阴影，清晰呈现出钳体的结构层次与表面金属光泽。结构设计上充分考虑铝挤压工艺的生产特性，所有截面保持一致，无侧向倒扣结构，可直接通过铝型材挤压工艺一次成型，后续仅需对螺纹孔进行攻丝加工即可投入使用，大幅降低生产加工成本。两个对称分布的M12螺纹孔可配合螺栓实现钳体与幕墙支腿的牢固锁紧，侧面的卡接结构可与幕墙配套的安装导轨实现快速滑入装配，无需复杂的现场焊接作业，能够有效提升幕墙安装的施工效率。设计过程中反复校核了钳体的受力强度，通过调整主体壁厚至6mm，保证在承受幕墙支腿的竖向载荷时不会发生形变，同时对螺纹孔的深度做了优化，设置为1.5倍螺纹公称直径，既保证足够的螺纹啮合强度，又避免孔深过大增加不必要的加工成本。整体模型结构简洁实用，完全贴合幕墙安装的实际工况需求，所有尺寸参数均符合幕墙五金配件的行业通用规范，可直接用于生产加工的参考，也可用于幕墙安装方案的三维装配演示。
