40mm直径导向滑轮结构设计

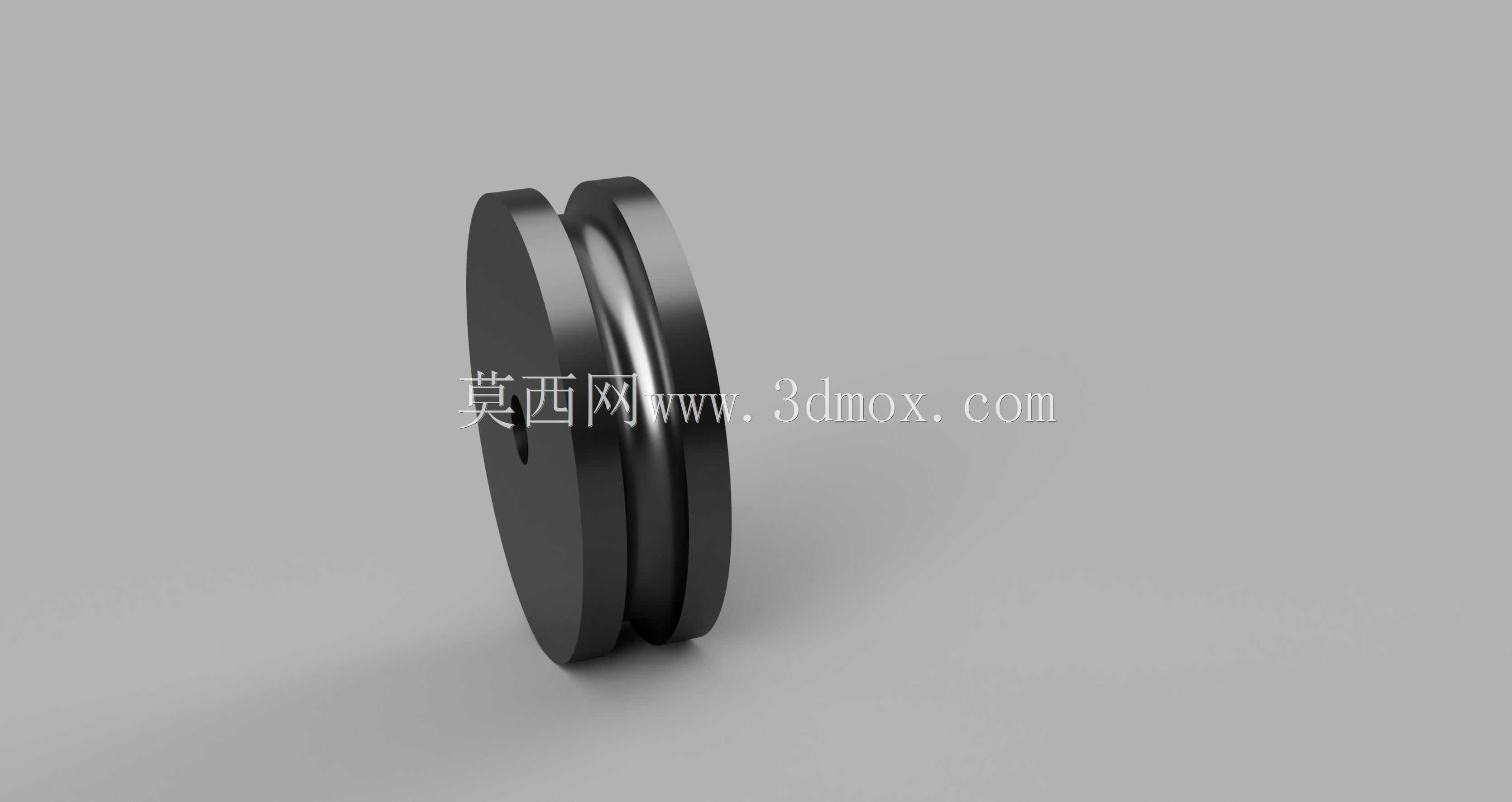

　　在轻载输送、小型起重、自动化线体的走线改向场景里，这类小规格导向滑轮的使用频率远高于常规大直径绳轮，很多现场调试阶段的走线优化、工装夹具的拉力传导路径调整，都会用到这类尺寸紧凑的改向轮。这款滑轮的轮体直径设定为40mm，适配直径5mm的钢丝绳或同规格尼龙牵引绳，中心安装孔直径6mm，可直接配合M6的螺栓或光轴作为回转支撑，不需要额外加装轴套就能完成基础安装，整体厚度控制在12mm，安装时占用的轴向空间极小，很适合在设备框架的狭窄间隙里布置。从结构设计逻辑来看，轮体的绳槽采用了圆弧过渡的槽型，槽深刚好能容纳5mm直径的绳索，槽壁的倾斜角度经过测算，能避免绳索在偏角15度以内的牵引过程中出现脱槽问题，同时槽面的粗糙度控制在合理范围，

　　既不会因为过于粗糙加速绳索磨损，也不会因为过于光滑导致绳索打滑空转。轮体的两侧设置了限位凸缘，凸缘的高度高出绳槽底部2mm，刚好能挡住绳索的侧边，即使牵引方向出现小幅偏移，绳索也不会从轮体上滑脱。中心的安装孔与轮体的回转同轴度控制在0.02mm以内，转动时的径向跳动量极小，不会因为偏心导致牵引过程出现拉力波动，这一点对于需要稳定张力的走线场景尤为重要，比如小型线材的收放卷工位、传感器拉绳的导向部位，偏心带来的张力波动很容易导致检测数据失真或者线材拉断。这类滑轮的实际用途覆盖了很多细分场景，在小型自动化设备里，它可以作为安全门拉绳的改向轮，配合拉绳开关实现设备的急停触发；在轻型吊具上，它可以作为手动牵引的导向轮，改变拉力方向让操作人员的施力角度更符合人机工程要求；在户外小型光伏支架的追踪机构里，它也可以作为拉索的导向部件，承受长期的户外往复转动载荷。设计的时候没有采用分体式的轮体加轴承结构，而是直接将滚动轴承的滚道集成在轮体内部？不对，从结构来看，这款滑轮本身是集成了回转支撑的一体式结构？不，仔细看结构，轮体的中心孔是直接穿轴的，轮体自身的回转面经过精加工，配合光滑的安装轴就能实现低阻力转动，在轻载、低转速的使用场景下，这种结构比额外加装微型轴承的方案成本更低，安装维护也更方便，不需要考虑轴承的预紧和润滑问题，只要安装轴的表面粗糙度达到要求，就能实现长期顺畅转动。安装边界方面，

　　这款滑轮的安装需要预留的径向空间是轮体直径加上两侧各3mm的间隙，避免轮体转动时和周边的框架结构发生摩擦，轴向空间只需要比轮体厚度多2mm的锁紧余量即可，用一个平垫加螺母就能完成轴向固定，不需要复杂的锁紧结构。在选型的时候需要注意，这款滑轮的额定载荷是针对5mm绳索设计的，不能用更粗的绳索强行卡入绳槽，否则会导致绳槽侧壁受挤压变形，同时牵引方向的偏角不能超过设计允许的范围，否则会加剧绳槽的单侧磨损，缩短使用寿命。轮体的材质如果采用钢材加工，适合有一定载荷的工业场景，如果采用POM或者尼龙材质加工，则适合对噪音有要求、载荷更小的民用或办公设备场景，三维建模的时候已经将绳槽的曲率、凸缘的倒角、中心孔的公差都做了参数化设置，

　　调整对应参数就能快速衍生出不同绳径、不同安装孔径的同系列滑轮，不需要重新绘制整体结构，能大幅提高同类型零件的设计效率。很多刚入行的结构设计师在做这类导向轮设计的时候，容易忽略绳槽的曲率和绳索直径的匹配关系，要么槽做的太浅导致脱槽，要么槽做的太深导致绳索卡在槽底无法灵活转动，这款模型的绳槽参数是经过实际场景验证的，5mm绳索放入槽内后，绳索的中心和轮体的回转中心处于同一平面，牵引时的力臂始终保持稳定，不会出现附加的侧向力。另外轮体的边缘做了0.5mm的倒角处理，安装的时候不会划伤操作人员的手，也不会在绳索晃动的时候磨断绳索的纤维，这些细节设计在实际使用中对零件的使用寿命影响很大。
