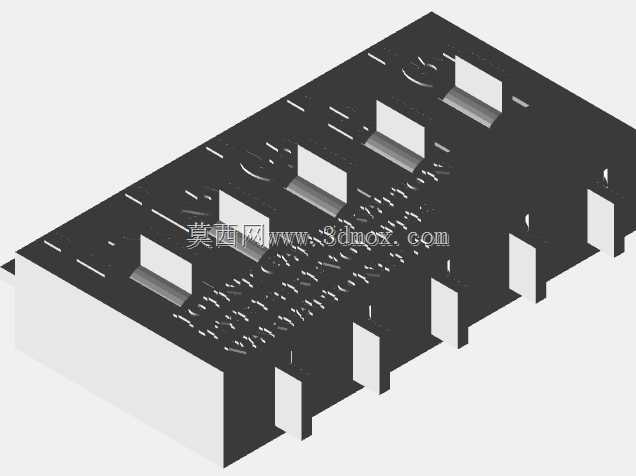

3D打印到位旋转接头校准测试构件

　　在桌面级FDM与光固化3D打印的装配类构件制作场景中，旋转到位类接头的装配公差匹配一直是容易被忽略却直接影响成品功能的核心环节，不少从业者在制作带旋转定位功能的打印件时，常出现旋转卡滞、到位后旷量过大、定位偏移等问题，根源就在于前期未针对特定打印设备、材料收缩率做对应的公差适配验证，这款校准构件正是针对这一实际工程痛点设计的专用测试件。

　　从实际使用逻辑来看，该构件不需要额外配套辅助工装，可直接在对应打印参数下完成制作，打印完成后无需二次打磨、粘接等后处理工序，直接进行装配验证即可。构件的核心测试维度覆盖了旋转副的径向配合间隙、轴向窜动余量、到位定位面的贴合度三个核心指标，测试过程中可通过手动旋转的阻尼感判断间隙是否适配：若旋转过程中全程阻尼均匀，到位后有清晰的定位触感且无反向旷量，说明当前设置的公差参数适配当前打印设备与耗材；若旋转卡滞甚至无法装配，说明预留间隙过小，需要在建模时适当放大配合面的公差值；若旋转过于松垮、到位后无法保持定位姿态，说明预留间隙过大，需要收窄配合公差。

　　设计层面上，构件整体采用对称式结构布局，避免打印过程中因应力不均产生翘曲变形影响测试精度，所有配合面均做了0.2mm的圆角过渡，既避免打印过程中出现尖角层厚累积误差，也能模拟实际旋转接头的常规倒角设计，让测试数据更贴近真实产品的装配表现。安装边界上，构件整体外轮廓控制在常规桌面级3D打印机的有效打印幅面内，最小壁厚设置为1.5mm，既保证打印过程中不会出现薄壁开裂，也不会因壁厚过大产生不必要的耗材浪费与打印时间损耗，所有配合面的拔模角度控制在1度以内，完全匹配无支撑打印的工艺要求，不需要额外添加支撑结构即可完成打印，避免支撑拆除带来的表面损伤影响公差测试的准确性。

　　在实际工程应用中，这类校准构件可帮助从业者快速锁定不同耗材、不同层厚、不同打印温度下的最优公差值，比如PLA耗材冷却收缩率较低，配合间隙可设置在0.1-0.15mm区间，PETG耗材韧性较好且收缩率略高，配合间隙可适当放大到0.2mm左右，而光固化树脂的成型精度更高，配合间隙可控制在0.05-0.1mm区间，这些参数都可以通过该测试件快速验证，不需要在正式产品打印时反复试错，大幅降低装配类3D打印件的废品率。不少做3D打印定制化结构件的从业者，在更换新耗材、调整打印参数或者调试新设备时，都会先打印这类校准构件做前置验证，避免后续制作带旋转定位功能的铰链、卡扣、旋转支架等产品时出现装配失效问题，从源头上提升打印成品的装配可靠性。

　　此外，该构件的旋转到位定位结构采用了直面定位设计，没有添加额外的锁止卡扣结构，目的是为了单独分离公差配合的影响因素，避免卡扣结构的弹力干扰对旋转阻尼的判断，让测试者可以更直观地感知纯旋转配合的间隙状态，测试过程中还可以通过在配合面涂抹不同类型的润滑脂，验证润滑条件对旋转阻尼的影响，为后续实际产品的装配工艺提供参考依据。构件的轴向定位结构采用了限位凸台设计，凸台高度设置为0.8mm，既可以有效限制旋转副的轴向窜动，也不会因为凸台过高增加打印难度，凸台与旋转面的衔接处做了圆弧过渡，避免应力集中导致凸台在反复旋转测试过程中出现断裂。
