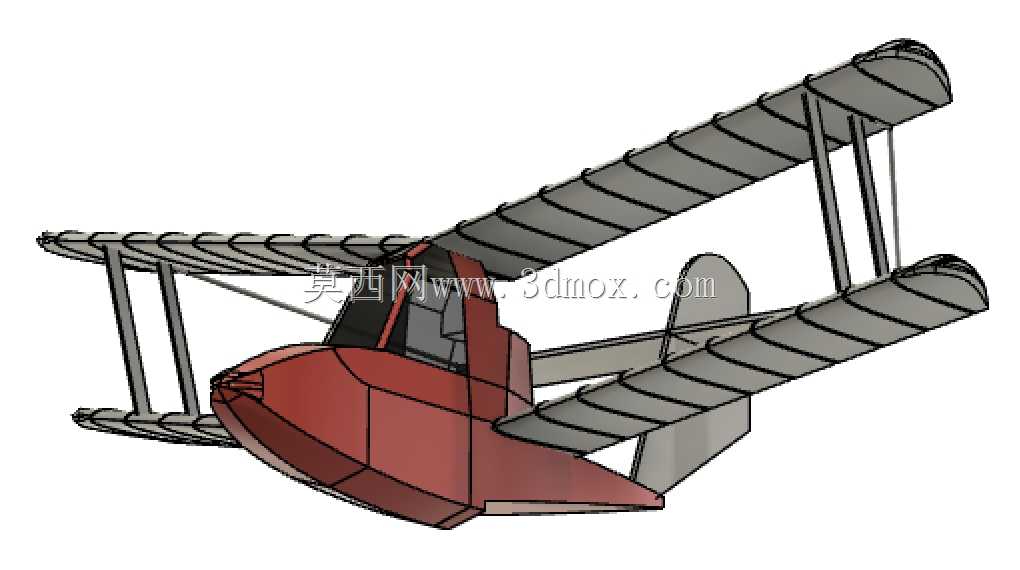

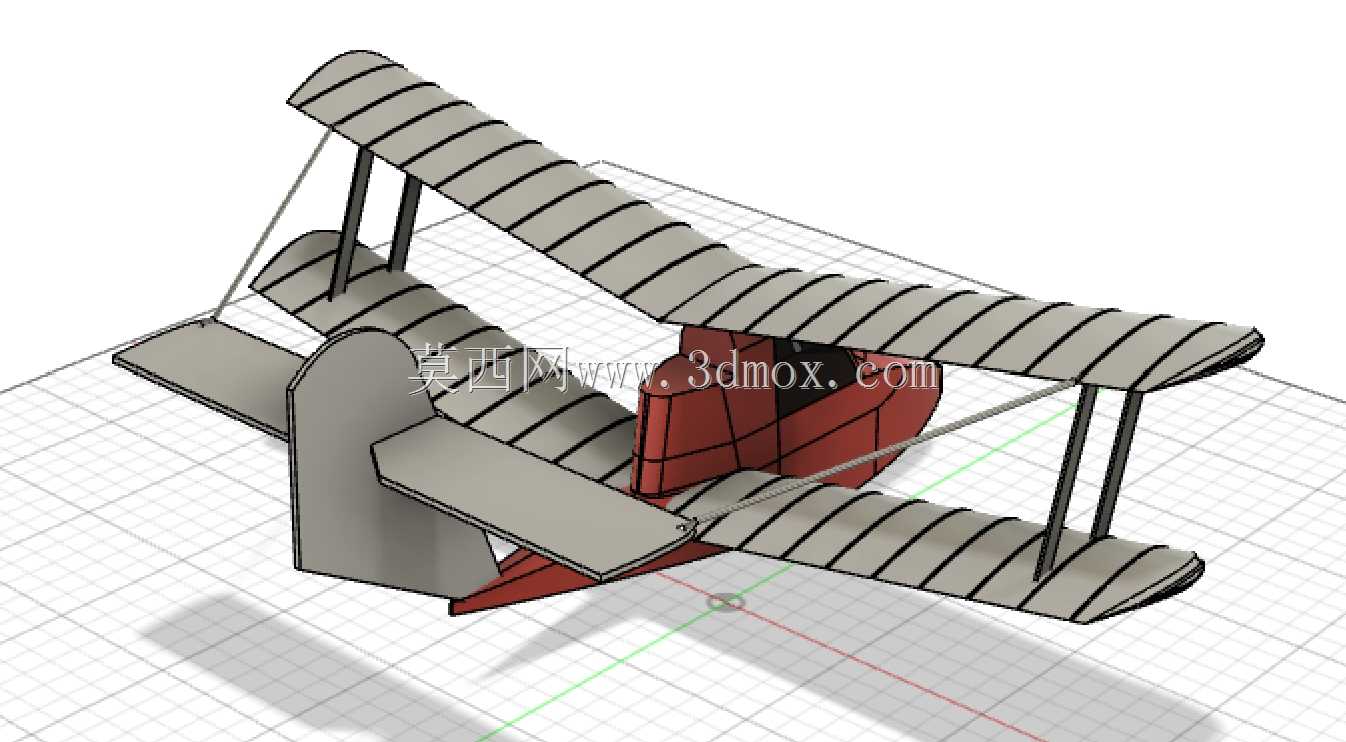

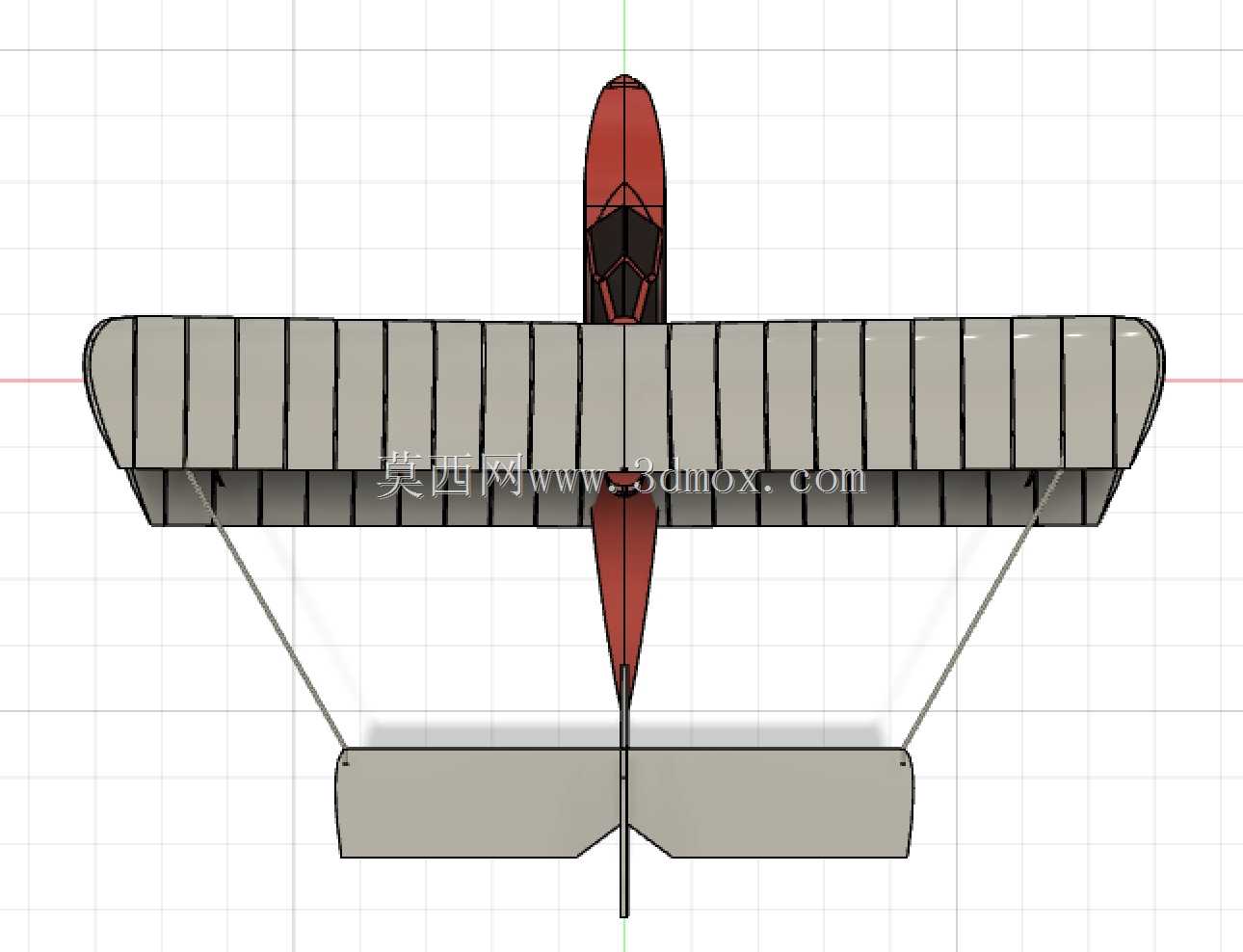

复古双翼水上飞行器结构设计方案

　　该结构设计针对近岸低空观光、水域巡检类低空作业场景开发，适配内陆湖泊、平缓海岸带的低空飞行需求，可在无专用跑道的水面区域完成起降，填补了小型低空载具在水域场景下的应用空白。从实际作业逻辑出发，设计阶段优先考虑水面起降的抗浪性与低空低速飞行的稳定性，整体采用双翼布局，上下两层翼面通过垂直支撑结构连接，相比单翼布局能够在更低的飞行速度下获得足够升力，适配低空慢速巡检、观光游览的飞行需求，同时双翼结构的翼梁受力分布更均匀，在同等翼展条件下能获得更高的结构强度，降低低空紊流环境下的翼面形变风险。机身主体采用船型浮筒一体化设计，下部的流线型浮筒结构直接作为机身承力主体，无需额外加装外置浮筒，既减少了整机结构重量，也降低了水面滑行时的兴波阻力，

　　浮筒前部做了抬升式切角设计，能够在水面加速滑行时快速将机身抬离水面，减少水面对机身的冲击载荷，同时浮筒的水密舱段做了分舱设计，单个舱段破损时仍能保留足够浮力，提升水面迫降的安全性。翼面部分采用分段式翼肋设计，每一段翼肋都对应特定的翼型曲率，从翼根到翼梢的翼型厚度逐步递减，既保证翼根处的结构强度能够连接支撑立柱与机身，也能减少翼梢处的诱导阻力，翼面的前缘做了圆弧过渡处理，能够在大迎角飞行状态下延缓气流分离，提升低速飞行时的操纵裕度。驾驶舱区域设置在机身中部重心位置，舱体框架采用一体化承力设计，能够将翼面传递的升力、浮筒传递的水面冲击力均匀分散到整个机身结构上，避免局部应力集中导致的结构疲劳，座舱的视野范围做了针对性优化，

　　前部与侧部的无遮挡区域能够满足驾驶员起降时观察水面状况、巡检作业时观察下方目标的需求。从安装边界来看，整机翼展控制在小型低空载具的适航尺寸范围内，机身长度与浮筒宽度的比例经过反复校核，保证水面滑行时的横向稳定性，不会出现侧翻风险，上下翼面的垂直间距经过气动仿真验证，既避免上下翼面的气流干扰导致升力损失，也不会因为间距过大增加额外的结构重量。结构连接部位，翼面支撑立柱与机身、翼梁的连接点都做了加强筋设计，能够承受飞行过程中的交变载荷，浮筒底部做了局部加厚处理，应对水面滑行时的摩擦与轻微磕碰，尾翼部分设置在机身后部延伸段，采用常规布局的水平尾翼与垂直尾翼，保证飞行过程中的纵向与航向稳定性，舵面的操纵力矩经过匹配设计，

　　在低速飞行状态下仍能获得足够的操纵响应，不会出现舵效不足的问题。在实际应用中，该结构可适配小型电动动力系统或燃油动力系统，动力单元安装在机身前部，重心位置经过配平计算，满油或满电状态下仍能保持整机重心在允许范围内，不需要额外加装配重，减少无效载荷。针对水域作业的特殊环境，机身结构的外露部件都做了防腐蚀设计考量，连接紧固件选用防锈材质，浮筒外表面做光滑处理，减少水生生物附着与水流侵蚀的影响，日常维护时只需检查翼面连接点的紧固状态、浮筒的水密性即可，降低野外作业的维护难度。
