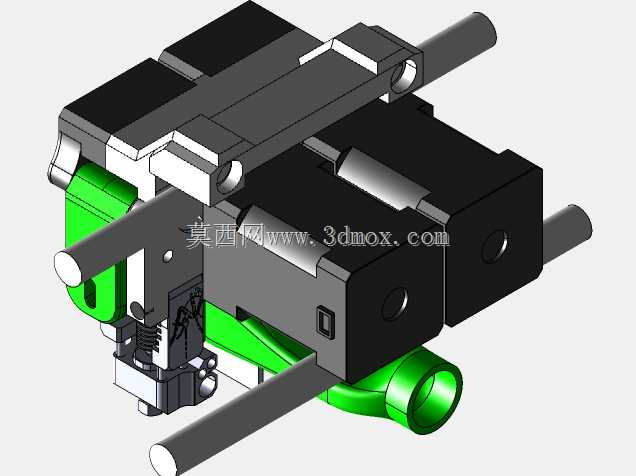

M3D Promega开源平台双挤出机结构

　　这款双挤出机构是面向桌面级FDM熔融沉积成型3D打印设备开发的送料挤出组件，主要适配M3D Promega以及同规格的开源构建类3D打印平台，核心作用是为双耗材打印场景提供稳定的丝材推送、熔融挤出动力，可支持双色打印、可溶性支撑打印这类需要双路丝材独立送进的作业需求，在创客DIY设备改装、小批量定制件生产、教育类3D打印实训场景中都能适配。从实际功能逻辑来看，该组件采用双路独立的送料轮布局，每一路丝材进给都由独立的传动链路驱动，能够单独控制送料、退料动作，避免双耗材切换时的拉丝、漏料问题，内部传动结构参考了成熟的BMG挤出机构的传动比设计，送料轮的啮合力经过适配调整，既能保证对PLA、ABS、TPU等不同硬度耗材的咬合推力，

　　又不会因为压力过大刮伤丝材表面造成送料卡顿。设计过程中没有采用全新的传动架构，而是基于经过大量实际打印验证的BMG类挤出机的成熟内部结构做适配性修改，主要调整点集中在安装接口、电机适配、散热风道三个部分：首先是安装位完全匹配M3D Promega设备的X轴滑台安装孔位，不需要额外打印转接件就能直接固定在原有滑台上，替换原厂单挤出组件；其次针对NEMA14规格的加长轴步进电机做了轴伸适配，设计时特意预留了短轴电机的安装余量，要求装配时短轴输出端必须延伸至驱动齿轮的啮合位置，保证电机输出扭矩能无损耗传递到送料轮，避免出现送料无力、步进丢步的问题；散热部分采用了双侧风道的布局，绿色的风道结构直接对准喷嘴上方的散热铝段，

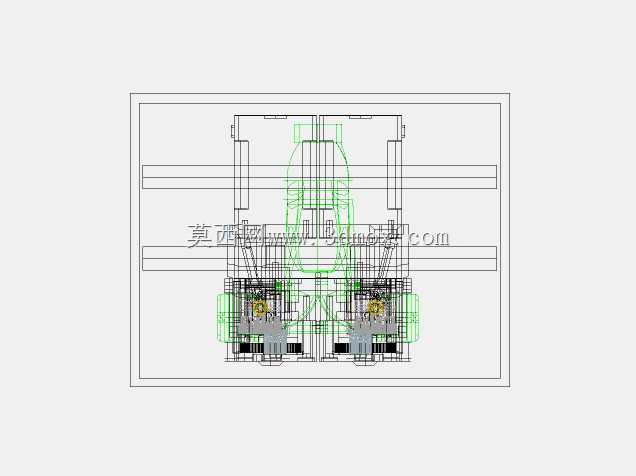

　　能将散热风扇吹出的气流精准导向热端散热区，避免热量向上传导造成喉管内耗材提前软化引发堵头。从安装边界尺寸来看，组件整体宽度控制在双电机并排安装的最小尺寸范围内，不会超出原有打印平台的X轴运动行程，Z轴方向的高度也和原厂单挤出头保持一致，更换后不需要重新调整打印平台的Z轴零点偏移，挤出头下方的喷嘴突出长度和原厂喷嘴位置同轴度误差控制在0.1mm以内，更换组件后不需要重新做水平校准就能直接开始打印。目前该结构已经经过实际装机打印验证，虽然部分细节结构还在持续优化调整，但已经能够满足日常打印的使用需求，双路切换的响应速度和单路挤出的推力都能达到常规打印的参数要求，对于需要改装双挤出功能的同规格开源3D打印设备来说，

　　不需要重新设计整体安装结构，直接参照该组件的尺寸做适配就能快速完成改装，能够大幅缩短DIY改装的设计周期，减少装机调试的试错成本。在实际打印作业中，该双挤出结构的送料精度能够满足0.1mm层厚的高精度打印要求，打印可溶性支撑时的退料动作响应及时，不会出现两种耗材在喷嘴内混色的问题，长时间连续打印时的散热效率也能保证喉管温度稳定，不会出现长时间工作后堵头的情况，组件的整体重量经过轻量化优化，不会给X轴运动滑台增加过多负载，能保证高速打印时的运动稳定性，避免因为挤出头重量过大造成运动惯性过大引发的打印振纹问题。
