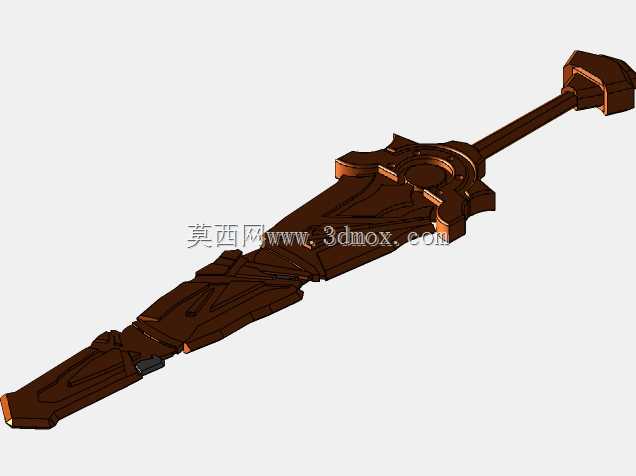

魔兽世界主题宽刃巨剑实体化三维结构设计

　　本次设计的奇幻风格宽刃巨剑，核心面向线下实景娱乐道具制作、游戏IP周边衍生品开发、影视特效实体道具搭建等场景，在结构设计阶段优先兼顾了实体加工的工艺可行性与原作视觉特征的还原度，没有为了追求视觉夸张度忽略实际生产的落地要求。从实际用途来看，该模型可直接作为1:1比例道具制作的结构基准，适配玻璃钢翻模、金属3D打印、数控铣削加工等多种加工路径，也可等比例缩放后作为手办原型、桌面摆件的结构底稿，不同缩放比例下的壁厚预留、结构加强位置都在建模阶段做了对应考量，避免缩放后出现薄壁易断、重心偏移的问题。

　　设计思路上，首先拆解了原作武器的视觉构成逻辑，将整剑拆分为剑刃主体、护手结构、剑柄握段、剑尾配重四个独立模块，每个模块之间预留了定位止口与安装孔位，方便实体加工时分件制作后组装，不需要后期做大量的配磨修配。剑刃部分没有采用完全平直的等厚结构，而是沿刃线做了渐变收薄处理，从靠近护手位置的22mm厚度逐步收窄到剑尖位置的3mm厚度，既还原了厚重武器的视觉压迫感，也能在实体制作时有效控制整体重量，避免整剑重量过大导致握持费力。剑刃表面的凹凸刻线做了0.8mm的凸起高度处理，既保证视觉上的纹理辨识度，也不会因为刻线过深导致加工时出现应力集中，或者翻模时出现脱模困难的问题。

　　护手位置的环形结构做了内部中空设计，中空区域预留了12mm的穿杆孔位，可直接穿入钢制加强芯连接剑刃与剑柄，整剑的受力核心集中在中间的加强芯上，即使采用树脂类低密度材料制作外层结构，也能保证挥舞时的结构强度，不会出现断裂脱手的风险。剑柄部分做了符合人体工程学的收腰设计，握持段的直径控制在32mm，长度设置为120mm，刚好适配成年男性单手握持的尺寸需求，表面的防滑纹理做了圆角处理，没有尖锐棱角，避免实体制作后握持时硌手。剑尾的配重块采用了多边形切角结构，重量占比设置为整剑的18%，刚好将整剑的重心控制在护手前35mm的位置，符合重型单手剑的重心分布逻辑，实际握持时不会出现头重脚轻的问题，长时间握持也不容易产生疲劳感。

　　安装边界方面，整剑总长度设置为1180mm，剑刃最宽位置为185mm，整体外轮廓没有超出常规数控加工设备的行程范围，分件后的单个零件最大尺寸不超过400mm，可适配多数桌面级CNC设备的加工行程，不需要动用大型龙门设备就能完成加工。各分件的连接位置除了预留的螺栓孔位，还设计了定位销孔，组装时可先通过定位销确定相对位置，再拧入紧固螺栓，能有效控制组装后的形位公差，避免出现剑刃与剑柄不同轴的问题。剑刃边缘做了R1.5的圆角处理，没有尖锐的刃口结构，作为展示道具使用时不会出现划伤风险，符合公共展示场景的安全要求。针对不同的加工工艺，模型还做了对应的工艺补偿：如果采用3D打印制作，所有面的拔模斜度都设置在1度以上，不需要额外添加支撑就能完成大部分结构的打印；如果采用铸造工艺，所有转角位置都做了圆角过渡，避免铸造时出现应力集中导致的冷隔、裂纹缺陷。

　　从结构验证的角度，建模阶段已经完成了整体的静力学仿真，在剑尾固定、剑刃前端施加50N侧向力的工况下，最大变形量不超过1.2mm，最大应力值远低于常用树脂、铝合金材料的屈服强度，完全满足日常展示、轻度挥舞的使用需求。表面的分模线位置都设置在视觉非主要观察面，后期打磨处理的工作量被压缩到最低，不需要花费大量时间处理合模痕迹就能达到较好的外观效果。
