模块化卡扣式快装连接结构件设计

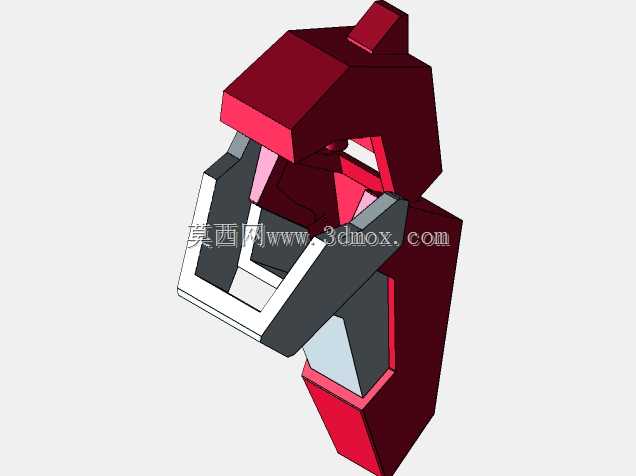

　　日常做非标设备的快拆结构设计时，这类卡扣式连接构件的使用场景非常广泛，从小型自动化设备的护板快装，到消费类产品的壳体无螺丝装配，再到工装夹具的快速定位模块，都能看到这类结构的变体。很多刚入行的结构工程师做卡扣设计时容易陷入两个误区，要么把卡接量做太大导致装配需要的按压力远超人工操作舒适区间，要么把卡扣根部的圆角做太小，反复拆装几次就出现应力发白甚至断裂的问题，这个模型的结构处理刚好能给这类设计提供很直观的参考。先看实际使用中的功能逻辑，这个构件是典型的悬臂式卡扣配合结构，主体的深红色部分是卡扣的固定基座，用来和设备的主框架做定位连接，前端的灰黑色卡爪是弹性形变的核心工作段，装配时卡爪接触到对接件的导向斜面会先向内产生弹性形变，

　　等到卡接位置越过对接件的卡槽凸台后，卡爪在材料自身弹性作用下回弹复位，和对接件形成轴向的限位锁止，不需要额外的螺丝或者紧固件，徒手就能完成装配，拆装效率比传统螺丝连接高80%以上，很适合需要频繁打开维护的设备外罩、检测工位的快换工装这类场景。从设计思路上拆解的话，这个结构的尺寸搭配很符合工程实际，卡爪的悬臂长度和壁厚的比例控制在6:1左右，这个比例下常用的ABS或者PP塑料都能获得足够的形变空间，不会因为形变率超过材料的屈服极限导致永久变形。卡爪前端做了15度左右的导入斜面，装配时的导向性很好，不会出现对位不准卡滞的问题，而卡接面做了接近90度的直角止退结构，保证装配完成后不会因为设备运行的振动出现松脱。基座部分的凸起定位块，

　　是用来和安装基座上的定位槽做配合的，装配时能先完成径向的定位，不需要反复调整对位，卡接到位后也不会出现横向的窜动，很多新手做卡扣设计容易忽略这个定位结构，导致卡扣装上去之后整个构件晃荡，定位精度根本满足不了使用要求。再看安装边界的处理，整个构件的外轮廓没有尖锐的直角，所有非配合面都做了R0.5以上的圆角，一方面是注塑生产时能减少应力集中，降低注塑件的翘曲变形概率，另一方面装配时也不会划伤操作人员的手。卡爪的内侧做了掏空的减胶处理，既可以调整卡爪的弹性模量，让按压力控制在15-20N的舒适区间，又能减少注塑时的材料用量，降低单件的生产成本，同时还能避免壁厚不均导致的表面缩痕问题。在实际的项目应用里，这类结构如果用在工业设备上，

　　一般会选用POM或者PA66加玻纤的材料，耐磨性能更好，反复拆装的寿命能达到上万次；如果用在消费类电子产品上，一般选用ABS或者PC+ABS合金，表面质感更好，尺寸精度也更容易控制。做这类结构的三维建模时，要特别注意卡扣根部的圆角处理，绝对不能做清角，至少要留0.3mm以上的圆角过渡，不然应力集中在根部，很容易出现断裂问题。另外卡接量的设计也要根据材料的弹性模量调整，硬胶材料的卡接量一般控制在0.5-1mm，软胶材料可以适当放大到1-2mm，这个模型里的卡接量大概在0.8mm左右，刚好适配常用的硬塑料材质。还有一个容易被忽略的细节，这个结构的两个卡爪是对称布置的，受力非常均匀，拆装时两边的形变同步，不会出现单边卡滞的问题，很多新手做卡扣时会把卡爪布置在不对称的位置，导致装配时受力不均，一边已经卡到位另一边还没对位，强行按压就容易把卡扣掰断。从安装配合的角度来说，这个构件的基座安装面是平面设计，可以通过胶粘、超声波焊接或者螺丝固定的方式和主构件连接，适配不同的生产工艺，不需要针对特定的连接方式做额外的结构修改，通用性很强。如果是用在需要经常拆装的场景，还可以在卡爪的外侧增加按压解锁的凸缘，不需要借助工具，用手指按压两侧的凸缘就能让卡爪向内形变，完成解锁拆卸，维护起来非常方便。
