车载平板式后视监控显示终端结构

　　该结构件为车载场景下配套后视影像系统的显示终端安装组件，核心适配工程作业车辆、场内转运叉车等需要拓展后视视野的作业设备，解决作业过程中驾驶员后方视野存在盲区、无法直接观测到车后人员或障碍物的实际问题，在狭窄通道转运、倒车对位、设备尾部对接作业的场景下，能够为驾驶员提供直接的后方画面反馈，降低作业过程中的碰撞风险。

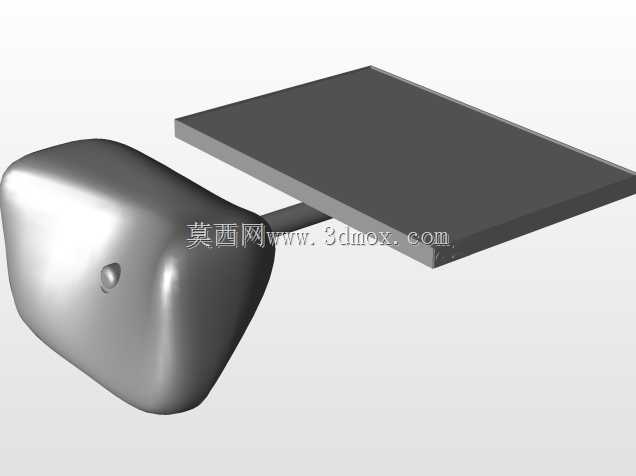

　　从结构组成来看，整套组件分为显示端安装基座、连接支杆、平板显示承载板三个核心部分，其中显示端安装基座采用圆润过渡的弧面壳体设计，壳体边缘全部做R3以上的圆角处理，避免车辆行驶过程中振动产生的尖锐棱边磕碰风险，基座正面预留有状态指示灯的安装孔位，孔位直径4mm，深度2mm，可直接嵌入贴片式状态指示灯，用于显示设备供电、信号连接的工作状态，基座内部预留有32mm×28mm×15mm的空腔，可容纳信号转接电路板、接线端子等电气元件，基座后侧设计有卡扣式安装结构，可直接卡接在车辆驾驶舱的A柱内饰板预留安装位上，安装位的卡扣间距为45mm，适配多数工程车辆驾驶舱的通用安装开孔尺寸，不需要额外打孔破坏原有内饰结构。

　　连接支杆采用直径12mm的圆柱结构设计，支杆与基座、承载板的连接位置均设计有阻尼转轴结构，转轴的阻尼力矩设定为1.2N·m，既可以支持驾驶员根据自身坐姿、观测习惯手动调整显示面板的俯仰角度与水平偏转角度，调整完成后也不会因为车辆行驶过程中的持续振动出现角度偏移，支杆的有效连接长度为68mm，预留足够的调整空间，避免显示面板调整时与基座、驾驶舱周边部件产生运动干涉。

　　平板显示承载板采用矩形平板结构，整体尺寸为180mm×120mm×5mm，板面平面度公差控制在0.1mm以内，可直接贴合固定7英寸到10英寸规格的平板式显示模组，承载板的四个边角均做R5圆角处理，板面上预留有4个M3的螺丝安装孔，孔位间距按照通用显示模组的安装孔位标准设定，分别为160mm×100mm，可直接适配市面上多数通用规格的车载液晶显示模组，不需要额外制作转接板。承载板与支杆的连接位置设计有加强筋结构，加强筋厚度为2mm，沿支杆连接位置向承载板四个方向延伸，提升连接位置的结构强度，避免长期振动下连接位置出现断裂变形。

　　在安装边界的设计上，整套组件安装完成后，整体突出驾驶舱安装面的最大距离为112mm，不会占用驾驶舱过多的操作空间，也不会遮挡驾驶员观测前方作业区域的主视野，基座的安装固定位置距离驾驶位座椅中心线的水平距离推荐为220mm，刚好处于驾驶员余光可轻松观测到的视野范围内，不需要大幅度转动头部即可查看后视画面，降低驾驶过程中查看画面的注意力分散风险。整套结构的所有外露部件均采用哑光磨砂表面处理，避免强光照射下产生反光干扰驾驶员视线，壳体材料选用ABS工程塑料注塑成型，材料抗冲击强度满足车辆行驶振动、高低温环境下的使用要求，可在-20℃到60℃的环境温度范围内长期稳定工作，不会出现壳体脆化、变形的问题。

　　从实际使用的适配性来看，该结构除了车载后视监控的使用场景外，也可适配小型设备的操作终端显示安装、工位作业指导书显示面板的固定等场景，支杆的阻尼转轴结构支持多角度调整，能够适配不同安装位置、不同观测角度的使用需求，结构整体没有多余的复杂设计，零件数量少，装配流程简单，所有连接位置均采用标准件固定，后期维护更换部件时不需要专用工具即可完成拆装，能够有效降低生产装配与后期维护的成本。在结构细节的处理上，基座的走线位置预留有直径8mm的走线孔，显示模组的连接线、供电线可通过支杆内部的中空通道从基座走线孔引出，直接连接到车辆的供电与信号线路上，所有走线全部隐藏在结构内部，不会出现明线外露被剐蹭破坏的问题，也让整体外观更加整洁，避免杂乱走线干扰驾驶舱内的其他操作部件。
