3D打印机Oldham联轴器及适配安装结构

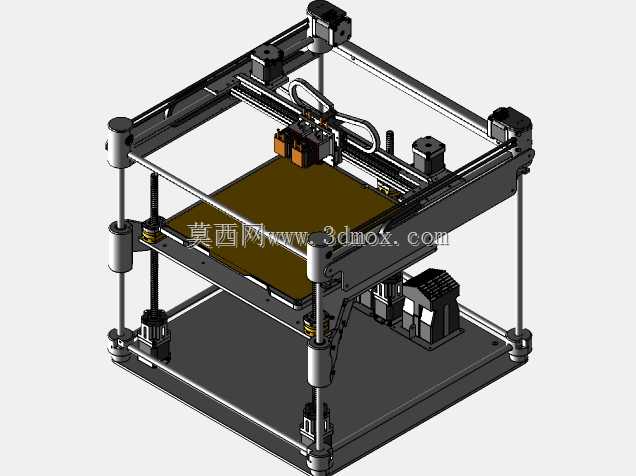

　　这套结构方案针对桌面级FDM 3D打印机的运动端升级改造设计，核心解决原有Cubepro系列机型升级为IDEX独立双喷头架构后，运动传动同轴度偏差、Z轴进给精度不足、挤出端散热效率偏低的实际工程问题。在实际打印作业场景中，IDEX架构双喷头独立往复运动的行程更长，传动链的累计误差会直接传递到喷头定位端，若采用刚性联轴器直接连接丝杆与电机轴，长时间高速往复运动产生的径向偏载会加速丝杆螺母磨损，还会导致层纹错位、打印件尺寸超差等常见故障，这套Oldham联轴器的设计就是为了补偿丝杆与电机轴之间的径向安装偏差，抵消装配过程中无法完全消除的同轴度误差，同时传递额定扭矩，保证Z轴进给的运动平顺性。

　　从功能特性来看，Oldham联轴器采用中间滑块十字交错的传动结构，中间盘与两侧轴套之间预留0.1mm的滑动间隙，既可以补偿最大0.5mm的径向偏移量，又不会产生明显的传动回差，适配SFU系列滚珠螺杆的安装端，搭配48mm安装尺寸的NEMA17规格步进电机，电机安装孔位完全匹配现有型材安装面的孔距，不需要额外重新打孔加工，降低改造的加工成本。挤出端的散热结构做了针对性优化，将原有一体成型的散热翅片做了分段切断处理，避免热量沿着翅片整体传导到近端送料段，防止耗材在喉管位置提前软化膨胀造成堵头故障，切断后的翅片保留了足够的散热面积，配合Biqu H2 Revo挤出头的安装尺寸，所有安装孔位都做了沉头处理，螺栓锁紧后表面无凸起，不会干涉喷头运动过程中的周边部件。

　　设计过程中优先考虑了现有零部件的复用性，尽可能减少需要额外3D打印的零件数量，除了联轴器的中间滑块、电机安装转接座、散热翅片固定件之外，其余结构件都可以沿用原有Cubepro机型的现成配件，不需要整体替换整个运动组件。水块连接部位采用平面密封的对接结构，螺栓直接穿过安装座的预留孔位锁紧到水块的螺纹孔上，安装面做了0.05mm的平面度公差控制，保证水冷回路的密封可靠性，不会因为长期热胀冷缩出现渗漏问题。

　　安装边界方面，整套结构安装完成后，Z轴方向的总高度比原有结构增加不超过12mm，不会触碰打印机的框架上横梁，X轴方向的总宽度控制在原有喷头组件的宽度范围内，双喷头复位时不会出现相互碰撞的问题，所有运动部件的活动行程都做了干涉校验，在全行程运动范围内，联轴器、散热结构、水块连接部位都不会与型材框架、同步带、拖链等周边部件产生剐蹭。实际装配时，只需要先将电机固定到转接座上，再把Oldham联轴器的两侧轴套分别压入电机轴和丝杆端，装入中间滑块后调整预紧间隙，最后固定散热翅片和水块接头即可完成安装，不需要复杂的工装辅助定位，普通用户按照装配指引即可完成升级操作。这套结构经过实际打印测试，在150mm/s的打印速度下，Z轴进给精度可以控制在0.01mm以内，长时间连续打印200小时以上，传动部位无明显磨损，挤出端温度稳定，没有出现堵头、层错等故障，适配Bambu X1、Ender3系列等多款常见桌面级3D打印机的改造需求，只需要调整对应安装孔位的尺寸即可快速适配不同机型的安装界面。
