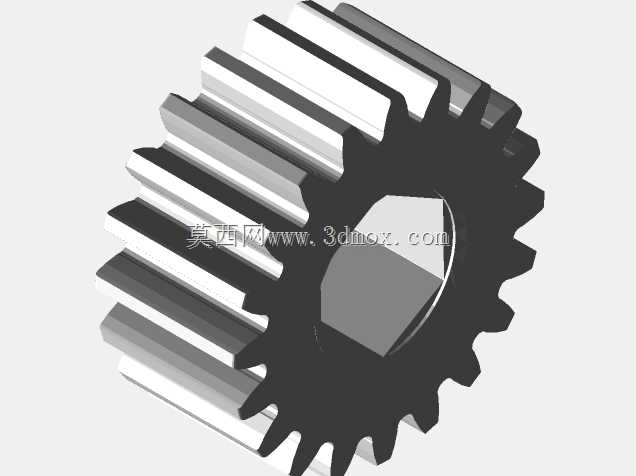

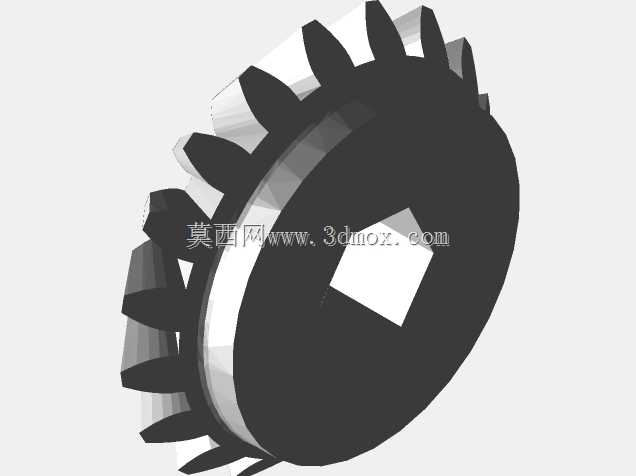

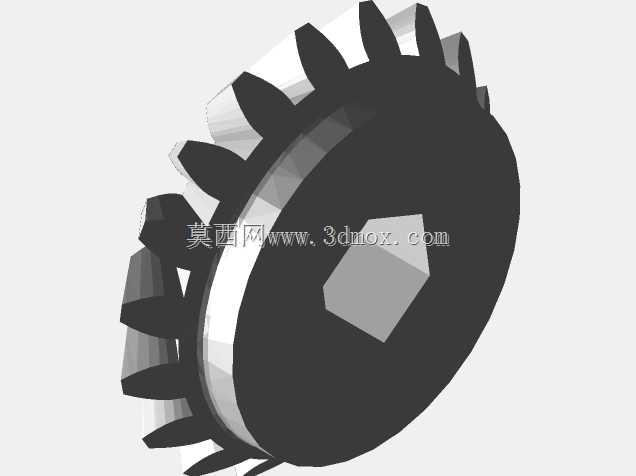

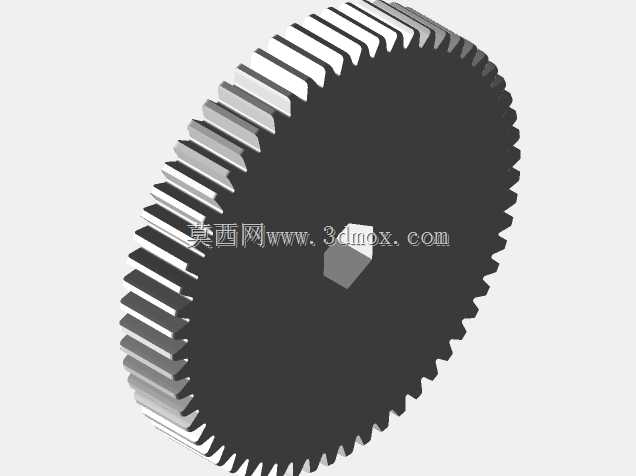

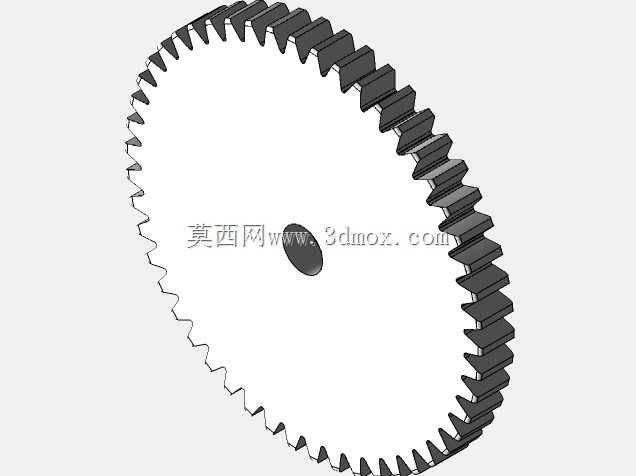

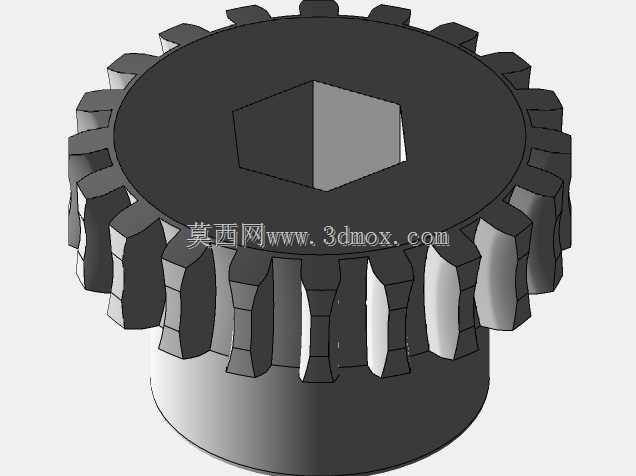

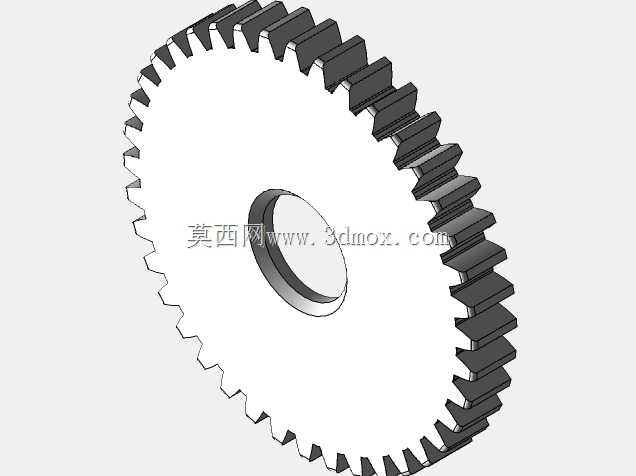

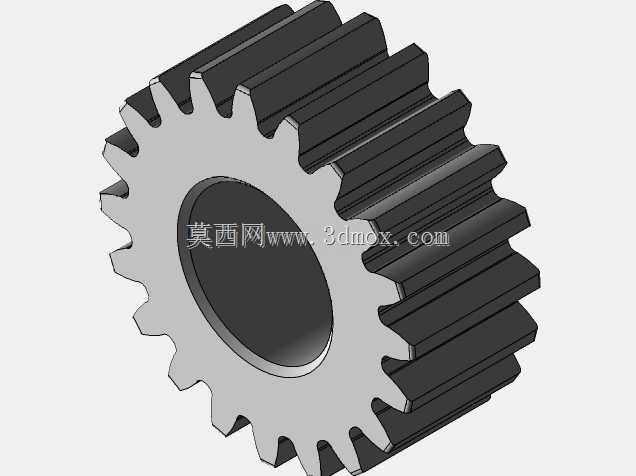

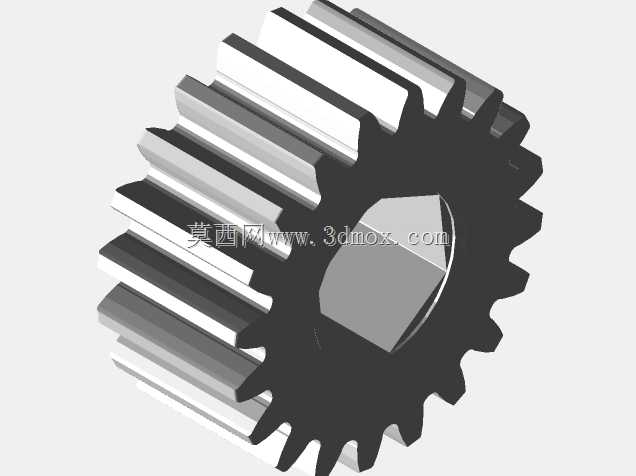

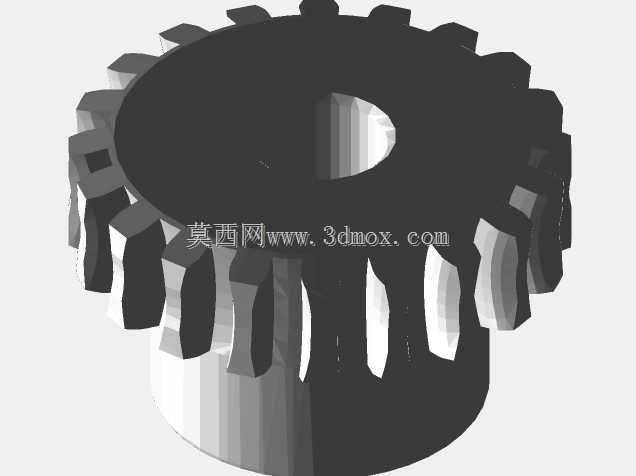

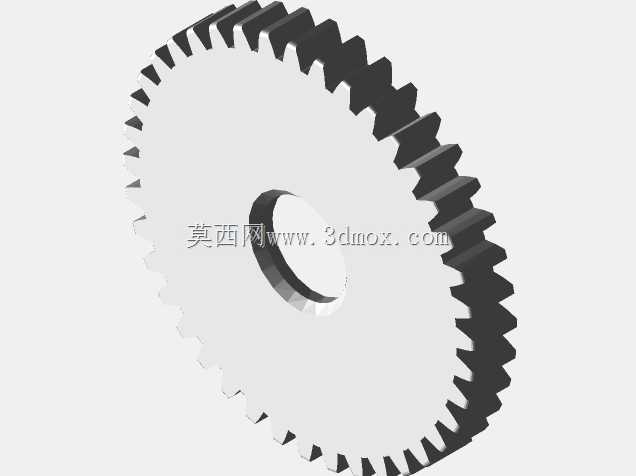

这款直齿圆柱齿轮的建模过程,首先要明确其在传动链路里的核心作用——作为平行轴间动力传递的基础元件,它广泛适配于各类减速机构、进给传动系统、轻工设备的动力输出端,在输送线驱动单元、小型机床进给箱、农用机械传动箱里都能见到同结构零件的身影,核心功能是在固定中心距的两平行轴间传递恒定转速比的旋转动力,相比斜齿轮它没有轴向力,安装时不需要额外配置承受轴向载荷的轴承组,对支撑结构的强度要求更友好,装配调整的难度也更低。从设计思路来看,建模时优先确定的是齿部参数与安装基准的匹配关系,中心安装孔作为整个零件的装配基准,其孔径公差需要与配合轴的公差带形成合理的过渡配合,保证传动过程中不会出现孔轴间的相对窜动,也不会因为过盈量过大导致装配时压裂齿坯。
齿圈部分的齿形采用标准渐开线轮廓建模,齿顶高、齿根高的参数匹配标准模数系列,齿根处做了标准的圆角过渡,避免热处理和传动受力时出现应力集中导致断齿,齿宽的取值参考常规传动的齿宽系数,既保证足够的啮合接触面积传递额定扭矩,也不会因为齿宽过大导致齿向载荷分布不均,加剧局部齿面磨损。从安装边界来看,齿轮的外径尺寸决定了传动箱内部的最小避让空间,设计时需要保证齿顶圆与箱体内壁之间留有足够的间隙,避免运转过程中齿顶刮碰箱壁积存的润滑油杂质,同时齿轮端面与相邻轴承、挡圈的轴向间隙也要控制在合理范围,防止轴系窜动时齿轮端面与相邻零件发生摩擦。在实际应用场景中,这类直齿轮常搭配同模数的齿轮组成定轴轮系,在低速、中等载荷的传动工况下稳定性表现优异,
因为直齿的啮合是沿整个齿宽同时进入接触、同时脱离,相比斜齿轮啮合过程没有轴向分力,支撑轴的受力分析更简单,对应的轴承选型成本也更低,非常适合对传动效率要求高、轴向空间受限的设备布局。建模过程中对齿部的细节处理直接影响后续加工的可行性,齿面的建模精度要匹配滚齿、插齿加工的走刀路径,齿端没有做额外的倒角处理时,装配入箱前需要人工做齿端倒棱,避免啮合初期出现齿顶卡滞。中心孔的键槽尺寸按照标准平键规格设计,键槽的对称度公差需要控制在合理范围,保证扭矩传递时键的受力均匀,不会出现单侧挤压应力过大导致键变形失效。齿轮的轮毂部分厚度根据传递扭矩的大小核算,保证轮毂与轴的配合面有足够的接触长度,避免运转过程中出现轮毂开裂、齿轮歪斜的问题。
在传动系统选型时,这类直齿轮的中心距误差会直接影响齿侧间隙,侧隙过小会导致运转卡滞、齿面磨损加剧,侧隙过大则会出现反向传动空程,影响需要正反转切换的传动精度,所以建模时的齿厚偏差需要根据实际工况的侧隙要求做对应调整,适配不同精度等级的传动需求。对于开式传动场景使用的同结构齿轮,建模时还可以适当加大齿根圆角,提升齿根的弯曲疲劳强度,应对开式环境下粉尘杂质进入啮合面带来的磨粒磨损问题,延长零件的实际使用寿命。
