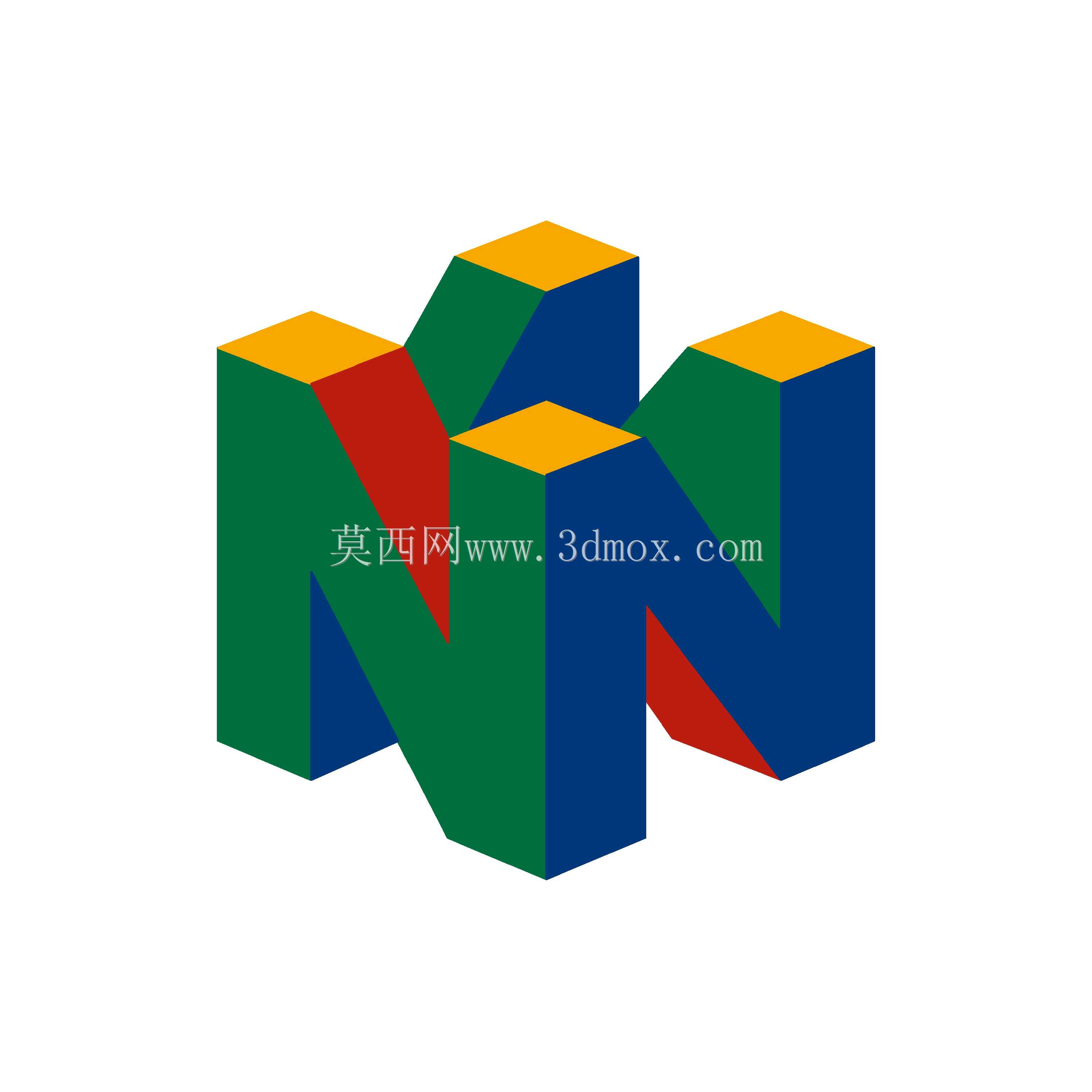

任天堂N64立体等距标识造型设计

　　这款立体标识造型的设计初衷，是探索平面视觉元素向三维实体转化的工程实现路径，解决平面徽标在立体化过程中普遍存在的比例失真、视觉错位问题。很多平面标识在转成3D打印实体时，常因为轴测视角的透视偏差，导致成品从常规45度观察角度看出现拉伸变形，无法还原平面版本的视觉记忆点，这款造型在建模阶段就针对等距观察视角做了专项的比例校准。

　　从实际应用场景来看，这类立体标识可作为桌面文创摆件放置于玩家展示柜、数码产品陈列区，也可通过背部预留的挂装孔固定在墙面作为主题装饰件，还能作为3D打印教学的典型案例，用来讲解平面图形拉伸、布尔运算、多实体配色拆分的建模操作逻辑。在做结构拆分时，特意将不同色彩的区域做成独立的可拼接实体，不需要后期做分色喷涂，打印完成后直接按卡位拼接就能得到完整的彩色成品，降低了后期处理的门槛。

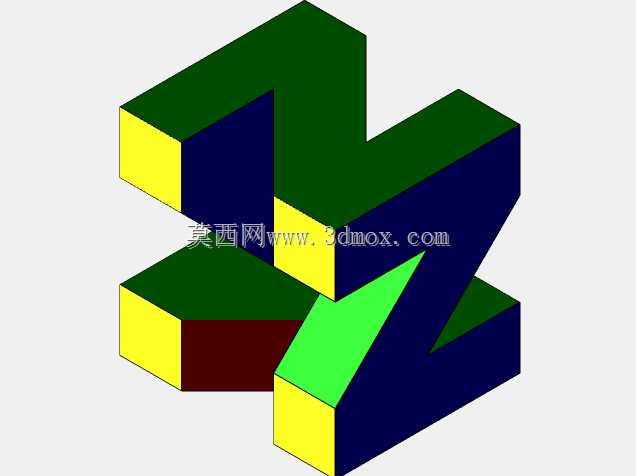

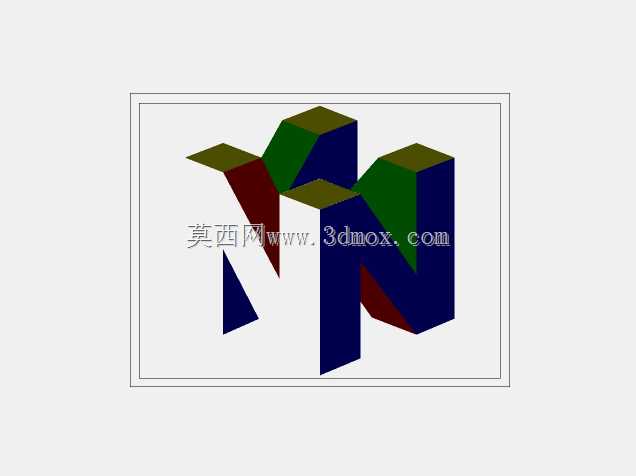

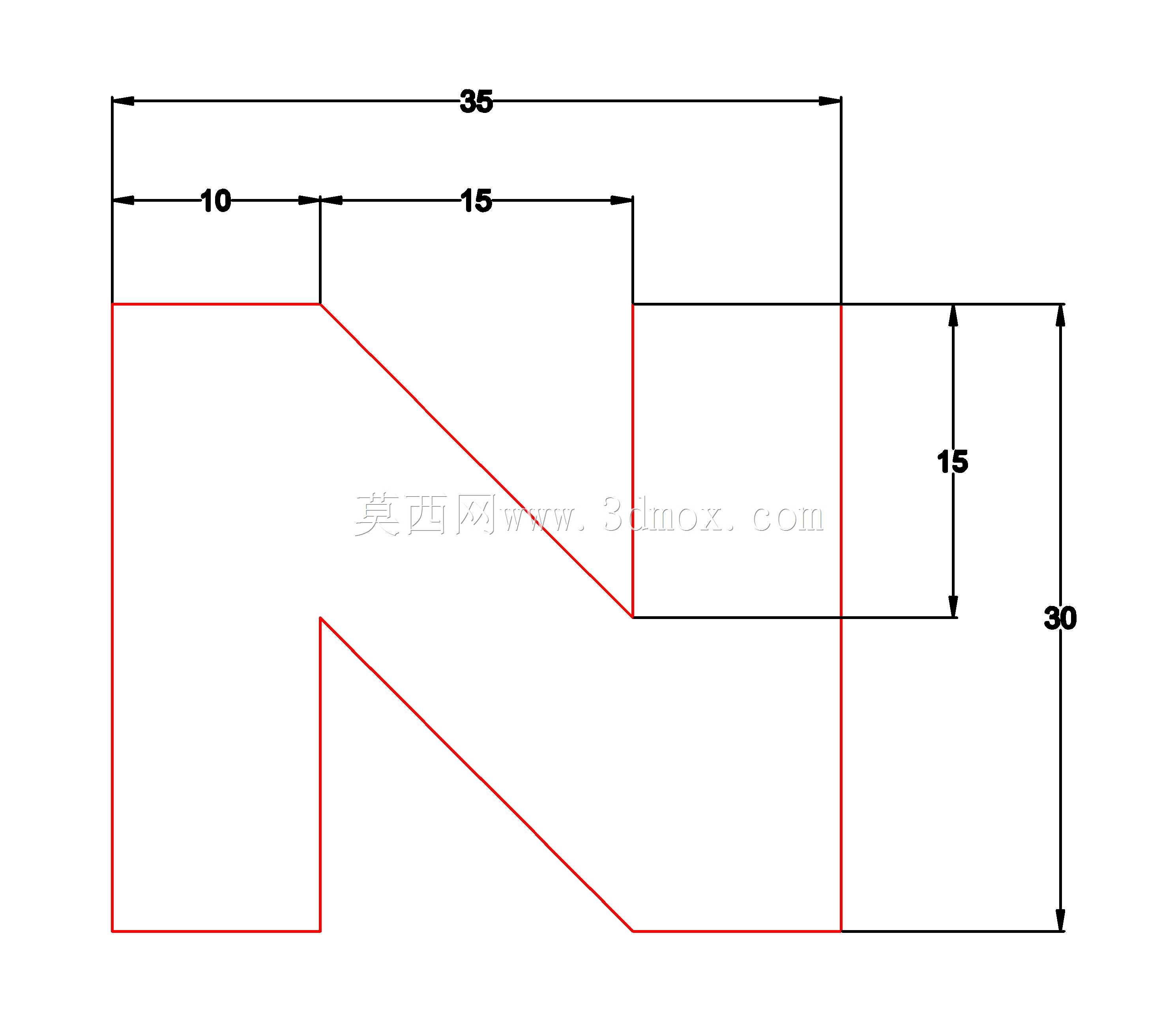

　　设计过程中首先提取了平面徽标的核心轮廓线条，将平面矢量路径导入三维建模软件后，没有直接做垂直拉伸，而是先根据等距投影的视觉补偿系数调整了各个块面的宽度比例：常规垂直拉伸的实体在等距视角下，纵深方向的视觉长度会比实际尺寸短18%左右，建模时特意将纵深方向的实体尺寸做了对应比例的放大，保证从常规俯视45度角观察时，各个色块的比例和平面版本完全一致。各个色块之间的拼接采用0.2mm的间隙配合，适配FDM3D打印机的常规打印精度，不需要做额外的打磨就能顺利装配，相邻块面之间做了0.1mm的定位凸台，拼接后不会出现错位偏移的问题。

　　外形尺寸方面，整体造型控制在120mm见方的边界内，厚度为40mm，这个尺寸既不会因为太小丢失细节，也不会因为太大占用过多展示空间，底部做了3mm厚度的平整承托面，放置在平面上时不会出现晃动，重心经过校准落在整体几何中心偏下的位置，即使受到轻微触碰也不会倾倒。如果作为挂装使用，背部的挂装孔距离顶部边缘20mm，适配常规的无痕钉、3M粘钩的安装尺寸，挂装后整体和墙面贴合紧密，不会出现前倾的问题。

　　从建模逻辑来看，整个造型没有复杂的曲面结构，全部由规则的六面体块拼接组成，对打印设备的要求很低，即使是入门级的桌面3D打印机也能顺利打印完成，不需要添加支撑结构，各个块面的角度都设置为45度的自支撑角度，打印时不会出现塌边、翘曲的问题。不同颜色的块体拆分时，特意将拼接缝设置在色块的交界位置，拼接后缝隙完全被色彩边界掩盖，不会影响整体的视觉完整性。

　　在实际的建模练习场景中，这个案例可以帮助初学者理解视觉补偿在三维设计中的作用，很多新手在做平面转立体的设计时，容易直接照搬平面尺寸做垂直拉伸，最终成品在实际观察时出现比例失调的问题，这个案例里的比例校准方法，可以复制到其他平面标识、文字造型的立体化设计中，比如企业logo立体字、活动主题立体标识的设计，都可以用同样的逻辑先做视角补偿，再调整实体尺寸，保证最终成品的视觉效果符合预期。

　　针对3D打印的工艺适配，所有的棱边都做了0.3mm的圆角处理，避免打印完成后出现锐边割手的问题，同时也能减少打印过程中棱角处的翘曲概率，各个块体的最小壁厚都控制在2mm以上，保证打印完成后有足够的结构强度，不会因为轻微的磕碰出现断裂。如果需要做更大尺寸的展示版本，只需要按照等比例缩放即可，所有的配合间隙、壁厚参数都可以按比例同步放大，不需要重新调整结构关系。
