一英寸规格快插式管路连接接头结构

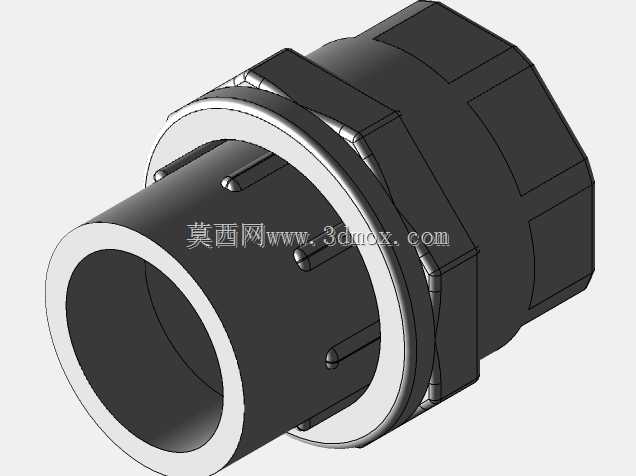

　　在流体输送系统的管路布设场景里，这类一英寸规格的快插式连接接头是管路对接环节的核心基础零件，常见于工业气动回路、低压液压输送线、车间压缩空气管网、小型流体设备的进出液端连接工位，日常设备维护、产线管路改造时，不需要额外套丝、焊接工序，就能快速完成管路的对接与拆分，大幅缩短管路拆装的停机时长。从结构设计逻辑来看，接头整体采用外六角加圆柱筒体的组合外形，靠近插接端的外六角结构是专门预留的扳手夹持位，安装时可以用普通开口扳手或者活动扳手卡持该位置施加扭矩，避免拧紧过程中接头筒体出现打滑、表面刮伤的问题；筒体内部的环形凸点结构是锁紧机构的核心组成部分，当适配外径的硬管或者软管插入接头内腔后，

　　这些均匀分布的凸点会在内部弹性圈的作用下卡入管材外壁的预设位置，既可以承受管路内部流体压力带来的轴向脱出力，也能限制管材插入后的径向窜动，保证连接位置的同轴度。接头中部的环形凸缘是安装定位边界，当接头需要穿过设备面板、安装板进行固定时，这个凸缘会直接贴合在安装面的外侧，配合后端的锁紧螺母就能完成接头在面板上的固定，不需要额外设计定位台阶，能降低安装板的加工精度要求。靠近插接入口的白色环形圈是密封件的安装限位槽，实际装配时会在这个位置放置适配规格的O型密封圈，当管材插入后，密封圈会紧密贴合在管材外壁与接头内腔之间，阻断流体的渗漏路径，这种内置密封的设计不需要额外在管材上缠绕生料带或者加装密封垫片，减少了装配环节的辅料消耗。

　　从安装边界尺寸来看，接头的通径为一英寸，适配的管材外径与通径尺寸匹配，外六角的对边尺寸符合常规手动扳手的通用规格，不需要定制专用安装工具；筒体的总长度控制在紧凑范围内，在狭小的设备内部管路布设空间里，不会因为接头长度过大出现和周边零部件干涉的问题，插接端的入口做了小角度的倒角导向，管材插入时不需要精确对准就能顺着倒角滑入内腔，降低现场装配的对位难度。在实际工况使用中，这类接头可以承受常规工业场景下的流体工作压力，内部的锁紧凸点经过圆角处理，卡持管材时不会刮伤管材外壁，多次插拔后也不会在管材表面留下过深的压痕，能延长配套管材的重复使用寿命；接头的外壁没有多余的凸起结构，管路布设完成后可以顺着筒体方向整理管路走向，

　　不会因为外壁结构突兀出现管路弯折死折的问题。设计这类接头的三维结构时，需要重点保证内部锁紧凸点的分布均匀度，所有凸点的凸起高度公差要控制在极小范围内，避免出现单个凸点卡持力不足导致的管路脱开问题；内腔的密封槽尺寸要和选配的O型圈压缩量匹配，压缩量过大会导致管材插入阻力过大，现场装配费力，压缩量过小则会出现密封失效渗漏的问题；外六角的夹持位厚度要满足扭矩施加的强度要求，避免扳手拧紧时出现六角边崩裂、变形的情况。和传统的螺纹式管接头相比，这种快插结构不需要在管材端部加工外螺纹，也不需要在对接位置涂抹密封胶，对于现场快速布管、经常需要拆分维护的管路场景，能大幅降低装配工人的操作难度，也减少了螺纹加工、密封辅料残留带来的管路内部污染风险，在轻工生产线、小型液压站、气动控制回路、实验室流体输送装置里都有广泛的适配空间。
