3D打印手提箱连接结构细节设计

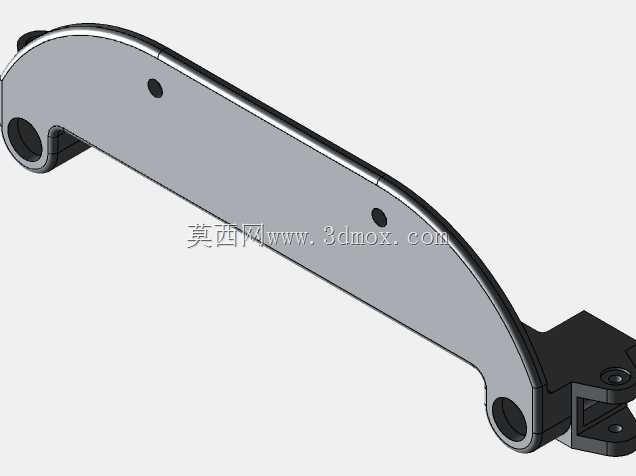

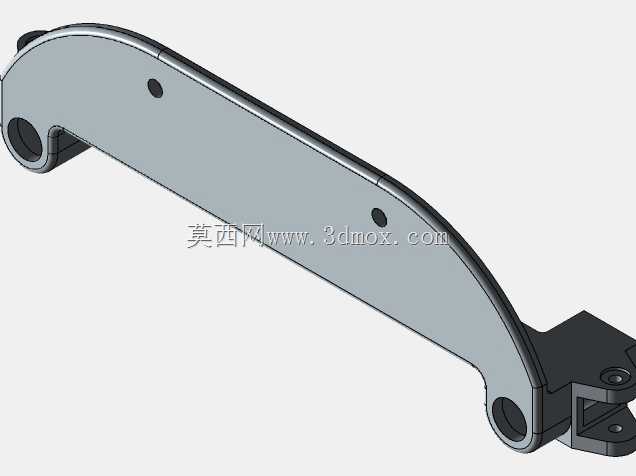

　　日常出行、短途差旅场景中，手提箱的开合顺畅度、提手与箱体的连接可靠性，直接决定了使用体验，很多量产手提箱在高频次开合、提拉承重后，容易出现连接位开裂、卡扣松脱、提手晃动的问题，这类失效大多源于结构细节处的设计冗余不足，尤其是适配3D打印制作的定制化手提箱，更需要在连接细节处做针对性的结构优化。这款手提箱的细节结构设计，核心聚焦在提手与箱体的衔接位、箱体开合的锁止配合位、边角受力强化位三个核心受力区域，没有做多余的装饰性曲面，所有结构特征都服务于受力传导与装配便利性。从实际装配边界来看，提手与箱体的连接轴位预留了0.2mm的配合间隙，适配FDM3D打印的层纹公差，不需要额外做后处理打磨就能完成装配，

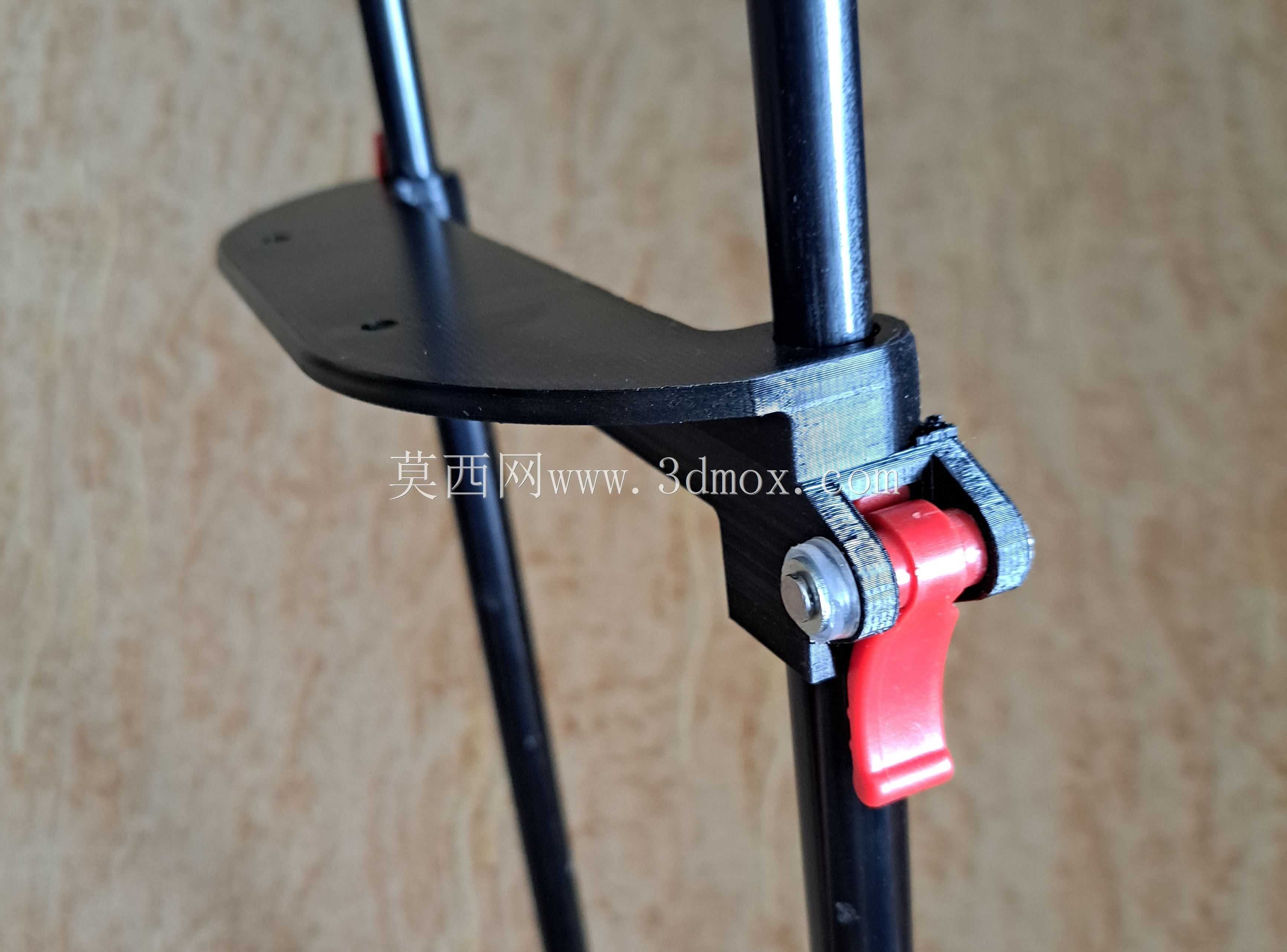

　　连接位的加强筋从轴孔位置呈放射状延伸到箱体侧壁，筋位厚度控制在1.8mm，既不会因为筋位过厚导致3D打印时出现积瘤、翘曲，也能在提拉15kg负载时，将轴孔处的集中应力分散到整个箱体侧壁，避免局部应力过大导致的开裂。箱体开合的卡扣结构采用了斜面导向+倒扣锁止的设计，导向斜面角度设置为15度，合箱时不需要刻意对准，靠斜面导向就能自动滑入锁止位，倒扣的咬合深度设置为1.2mm，正常提拉、搬运过程中不会出现意外脱开，同时在卡扣根部做了R0.8的圆角过渡，避免反复开合导致的根部疲劳断裂，卡扣的按压位做了内凹的指槽，手指按压时的接触面积足够大，开启时不需要施加过大的按压力。箱体边角的位置做了一体化的加厚凸台，凸台高出箱体外表面2mm，

　　当箱体放置、意外磕碰时，凸台会先接触接触面，避免箱体主体表面被刮花，同时凸台内部做了网格状的填充加强结构，在不增加整体重量的前提下，提升边角的抗冲击能力，哪怕从1米高度自由跌落，边角也不会出现碎裂。设计过程中特意规避了3D打印的工艺短板，所有结构的悬空位置都添加了角度不小于45度的自支撑斜面，不需要额外添加打印支撑，打印完成后不需要做支撑拆除的后处理，能直接投入装配，各个配合位的公差都按照桌面级FDM打印机的常规精度做了偏移补偿，哪怕是使用PLA、TPU这类常用的3D打印耗材，也能直接打印出可用的零件，不需要反复调整参数修模。从实际使用场景出发，这款细节结构既可以用于全3D打印的定制化手提箱制作，也可以作为量产箱包的结构改型参考，

　　比如针对工具收纳类手提箱，可以在箱体内部的卡槽位预留拓展安装位，用来固定工具内衬、分隔板，针对数码产品收纳的手提箱，可以在连接位预留缓冲垫的安装槽，提升抗震性能。整个结构的外形尺寸控制在常规20寸登机箱的手提组件适配范围内，安装孔位的间距与市面主流手提箱的孔位保持一致，不需要对原有箱体做额外打孔改造，就能直接替换原有损坏的提手、锁扣组件，维修替换的便利性很高。在受力传导的设计上，特意将提手的受力路径做了分层传导，提拉时的拉力首先通过连接轴传递到轴座，再通过放射状加强筋分散到箱体的上沿边框，最后传递到整个箱体的侧壁，不会出现拉力集中在某一个连接点的情况，哪怕是单手提拉满载的箱体，连接位也不会出现明显的形变。锁扣结构的配合面做了微角度的拔模设计，打印完成后零件的表面不会因为层纹出现卡滞，开合的阻尼感适中，不会出现过松或者过紧的情况，锁扣的活动位预留了0.3mm的活动间隙，哪怕是在低温环境下PLA材料出现轻微收缩，也不会出现锁扣卡死无法开启的问题。
