适用于大尺寸部件3D打印分割的菱形网格镶嵌面

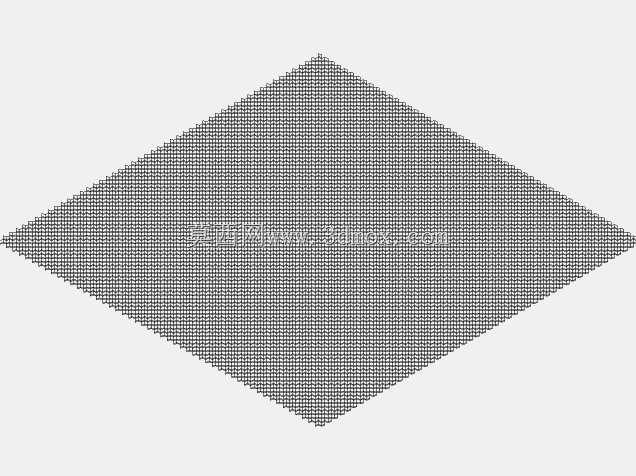

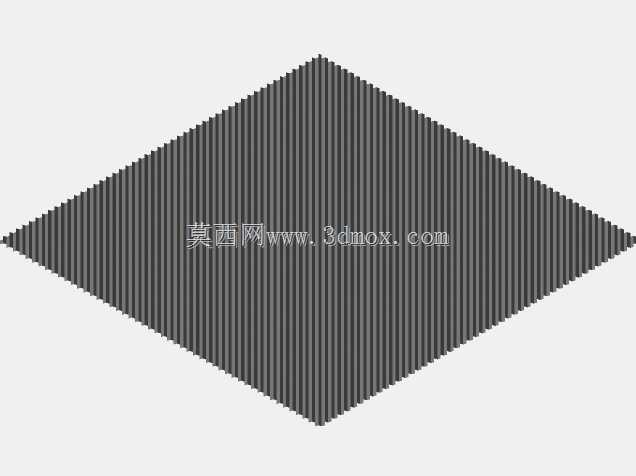

　　在日常的FDM、SLA等主流3D打印作业场景里，经常会遇到待加工部件的整体尺寸超出设备成型仓边界的问题，不少从业者会选择直接将模型沿坐标平面生硬切分，但这种切分方式很容易在拼接位置出现错位、粘接强度不足、接缝打磨工作量大的问题，这款菱形网格结构的镶嵌分割面，就是针对这类实际生产痛点设计的辅助结构。从结构设计逻辑来看，整个分割面采用正菱形的整体外轮廓，轮廓边界完全匹配大尺寸部件拆分后的拼接截面延展范围，不会出现超出部件外轮廓的冗余结构，也不会因为覆盖范围不足导致拼接位置缺少定位咬合结构。整个面采用均匀密布的小尺寸网格单元排布，网格单元的尺寸经过实际打印验证，既不会因为网格过密导致打印时支撑难以去除、拼接面贴合度下降，也不会因为网格过于稀疏导致拼接时的咬合强度不足，无法承受粘接后的部件搬运、后续打磨、装配过程中的外力作用。实际使用时，不需要对原有大尺寸部件的模型做额外的结构修改，只需要将这个镶嵌面放置在预设的分割位置，通过布尔运算将网格结构分别嵌入两个待拆分的部件截面，拆分后的两个部件在拼接时，网格结构会形成互相嵌合的凹凸定位结构，相比平面切分的拼接方式，不仅拼接定位精度更高，不需要反复调整对位，粘接后的接触面积也比平面拼接提升数倍，接缝位置的抗剪切、抗弯折性能都有明显提升，后续打磨接缝时也不容易出现粘接处开裂的问题。从安装边界的适配性来看，这个菱形分割面的整体长宽比例可以根据待拆分部件的截面尺寸做等比例缩放，

　　缩放过程中网格单元的尺寸会随整体比例同步调整，不会出现网格变形、单元尺寸失衡的问题，不管是拆分尺寸较大的工业样件、工装夹具部件，还是拆分尺寸偏小的手板模型、结构验证件，都可以通过调整整体缩放比例来匹配对应的分割截面。在实际打印作业中，这种带网格镶嵌结构的分割面，还能减少拆分后部件的打印支撑用量，因为网格结构本身是镂空形态，拆分后的部件截面位置不会形成大面积的水平平面，打印时不需要在截面位置添加大量的支撑结构，既能减少打印耗材的浪费，也能降低后续去除支撑的工作量，避免支撑去除过程中损坏拼接面的咬合结构。不少做大型3D打印服务的从业者都遇到过客户要求打印超出设备成型尺寸的整件，之前采用的平面切分加定位销的方式，

　　不仅需要额外设计定位销的安装孔，拆分后的部件在运输过程中还容易出现定位销脱落、拼接错位的问题，采用这种网格镶嵌的分割面，拆分后的两个部件本身就自带互锁咬合结构，不需要额外添加定位零件，拼接时只需要在咬合面均匀涂抹粘接剂，对齐嵌合后稍加压力固定即可，拼接完成后的接缝痕迹更浅，后续表面后处理的工作量能减少近四成。另外在设计这个分割面的时候，特意将菱形的四个边角做了微小的圆弧过渡处理，避免边角位置过于尖锐，在布尔运算嵌入部件时出现应力集中的问题，也防止打印完成后拼接位置的尖锐边角划伤操作人员。整个网格结构的壁厚也做了适配性设计，壁厚尺寸匹配常规3D打印的最小成型壁厚要求，不管是PLA、ABS这类FDM常用耗材，

　　还是光敏树脂这类SLA常用耗材，都能顺利打印出完整的网格结构，不会出现壁厚过薄导致的打印断连、结构破损问题。针对不同的打印工艺，这个分割面的网格单元深度也可以根据实际需求做调整，比如打印尺寸较大、重量较重的部件时，可以适当增加网格的嵌入深度，提升拼接后的结构强度；如果是打印尺寸较小、重量较轻的展示类样件，可以适当减小网格嵌入深度，减少布尔运算对原有部件内部结构的影响，避免破坏原有部件的内部流道、安装位等功能性结构。在实际的结构验证过程中，采用这种镶嵌分割面拆分的ABS打印部件，拼接后的整体抗弯强度能达到整件打印强度的85%以上，完全满足手板验证、工装夹具制作、展示样件制作等场景的使用需求，不会因为拼接结构的存在影响部件的正常使用。
