人体工学手持塑料清洁铲结构设计

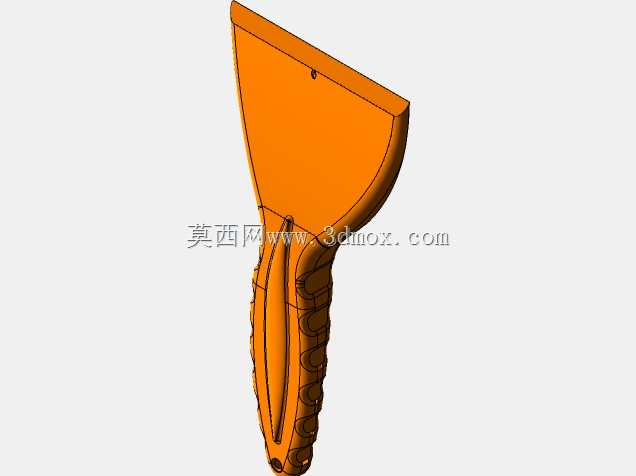

　　这款手持塑料清洁铲的结构设计，核心围绕日常清洁作业的高频使用场景展开，覆盖家居玻璃除胶、厨房台面污渍铲除、装修后残胶清理、车窗冰霜去除等多类实际工况，在结构设计阶段就充分考虑了不同使用场景下的受力特性与操作舒适度。从功能特性来看，铲头部分采用宽幅斜切刃口设计，刃口做了0.3mm的薄化处理但保留足够刚性，既可以保证铲除污渍时的切入能力，又不会因为刃口过薄在受力时发生卷边或断裂，铲头与手柄衔接处做了圆弧过渡加厚，避免应力集中导致的衔接处断裂问题，铲头顶端预留的小孔可用于悬挂收纳，适配工具墙、挂钩等多种收纳场景，减少闲置时的空间占用。手柄部分的设计充分参考了人体手部抓握的生理结构，整体采用符合掌部弧度的曲面造型，表面设置多道环形防滑凹槽，

　　凹槽深度控制在1.2mm，既可以在手部沾水或沾有清洁剂时提供足够的摩擦力防止打滑，又不会因为凹槽过深导致清洁时残留污渍难以清理，手柄尾部做了收窄圆弧处理，避免长时间握持时尾端硌手，适配不同手掌大小的使用者操作，无论是正手握持铲除大面积污渍，还是侧手握持处理边角缝隙，都能保持稳定的受力状态。在设计思路上，整体采用一体化注塑成型的结构方案，无需额外装配紧固件，减少了装配工序带来的成本提升与结构松动风险，材料选用增韧改性PP塑料，兼顾刚性与抗冲击性能，在低温环境下使用也不会发生脆裂，适配冬季车窗除冰等低温作业场景。外形尺寸方面，整体长度控制在210mm，铲头最大宽度为105mm，手柄握持段直径在28-32mm之间渐变，

　　整体重量控制在85g左右，长时间单手握持作业也不会产生明显的手部疲劳，安装边界上因为是一体化手持工具，无额外外接安装接口，仅需在注塑成型时控制好分型面的合模精度，保证刃口处无飞边、手柄处无合模线凸起即可，避免使用时合模线刮伤手掌。在受力结构校核上，针对铲头最易断裂的刃口根部做了有限元受力分析，模拟施加150N的垂直铲削力时，最大应力值远低于材料的屈服强度，可承受日常清洁作业中的常规受力，不会因为用力过猛导致铲头断裂；手柄部分的防滑凹槽在设计时避开了应力集中区域，凹槽的过渡圆角全部做R2以上处理，避免注塑时产生缺胶或使用时出现应力开裂。针对不同使用场景的适配性，铲头的刃口角度设置为15度，既可以平整贴合玻璃、瓷砖等光滑平面，

　　又能在铲除凸起污渍时形成足够的切入角，处理平面残胶时可以将铲头完全贴合平面匀速推动，处理边角位置时可以利用铲头两侧的斜角深入缝隙作业，无需额外更换工具头。整体结构没有多余的装饰性设计，所有曲面与结构都服务于功能需求，外观的流线型造型同时兼顾了注塑成型的脱模需求，所有侧壁的脱模斜度控制在1.5度，既可以保证注塑时顺利脱模，又不会影响整体的握持手感与外观一致性。
