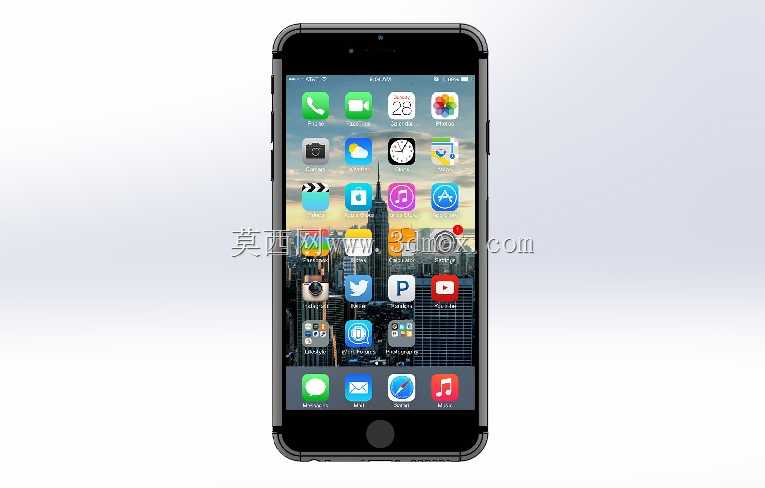

苹果iPhone6PLUS智能手机外观结构三维建模

　　本次建模的对象为大屏直板智能手机，整体采用一体化金属机身搭配玻璃面板的经典设计思路，建模过程中优先还原整机的装配边界与外观曲面特征，所有特征均按照实际量产机型的结构逻辑搭建，可直接用于消费电子领域的外观验证、配件适配设计、渲染展示等场景。从实际应用场景来看，这类手机三维模型常被用于手机保护壳、贴膜、外接拓展配件的结构适配校验，也可用于数码产品展示场景的渲染素材，或是工业设计专业的曲面建模参考案例，帮助从业者理解消费电子类产品的曲面过渡、公差预留、装配间隙控制等实际工程要点。整机外形采用圆角矩形的基础轮廓，侧边采用微弧过渡的金属中框设计，建模时严格控制中框与前后盖板的配合间隙，还原量产机型中0.1mm级的装配公差边界，

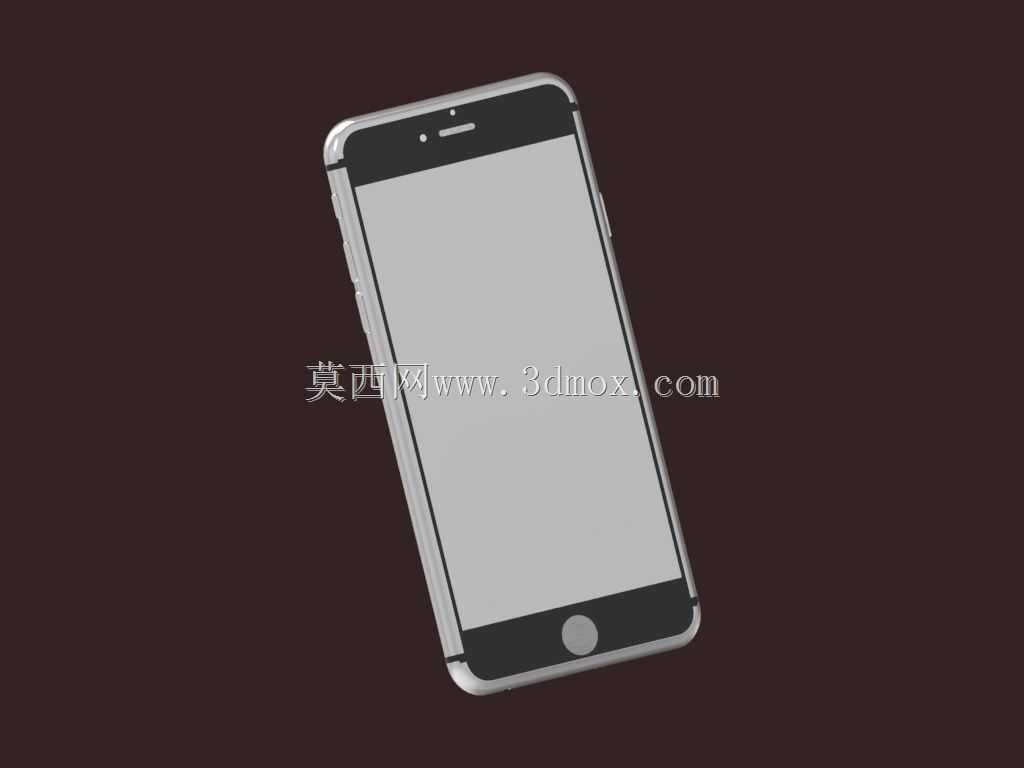

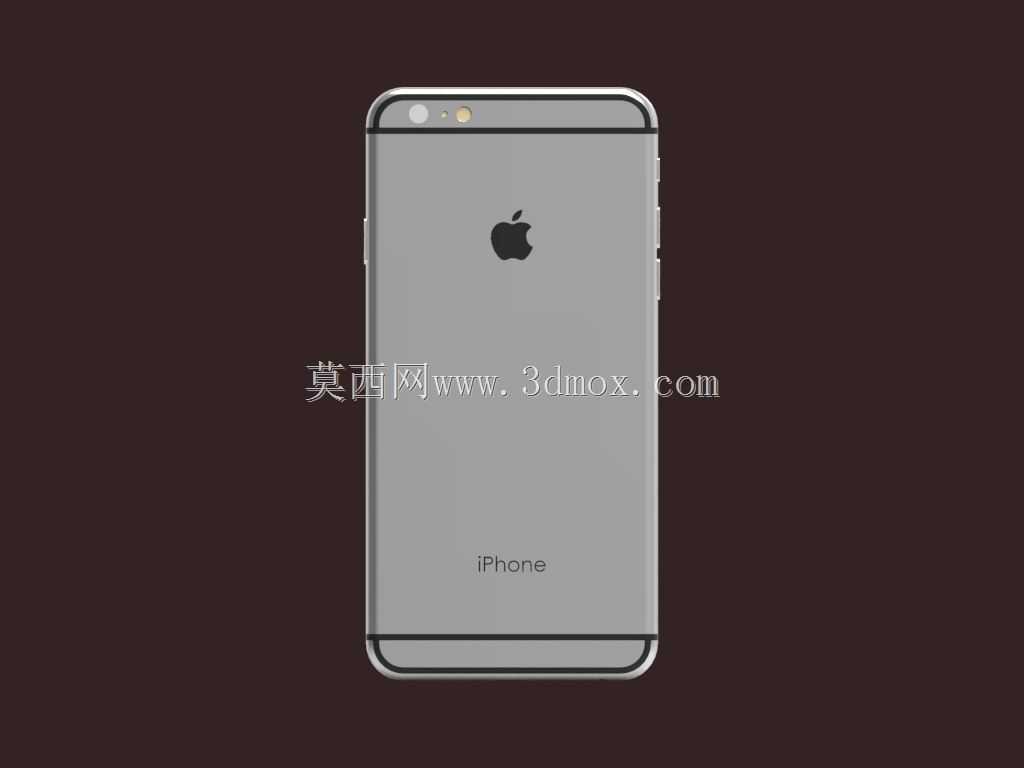

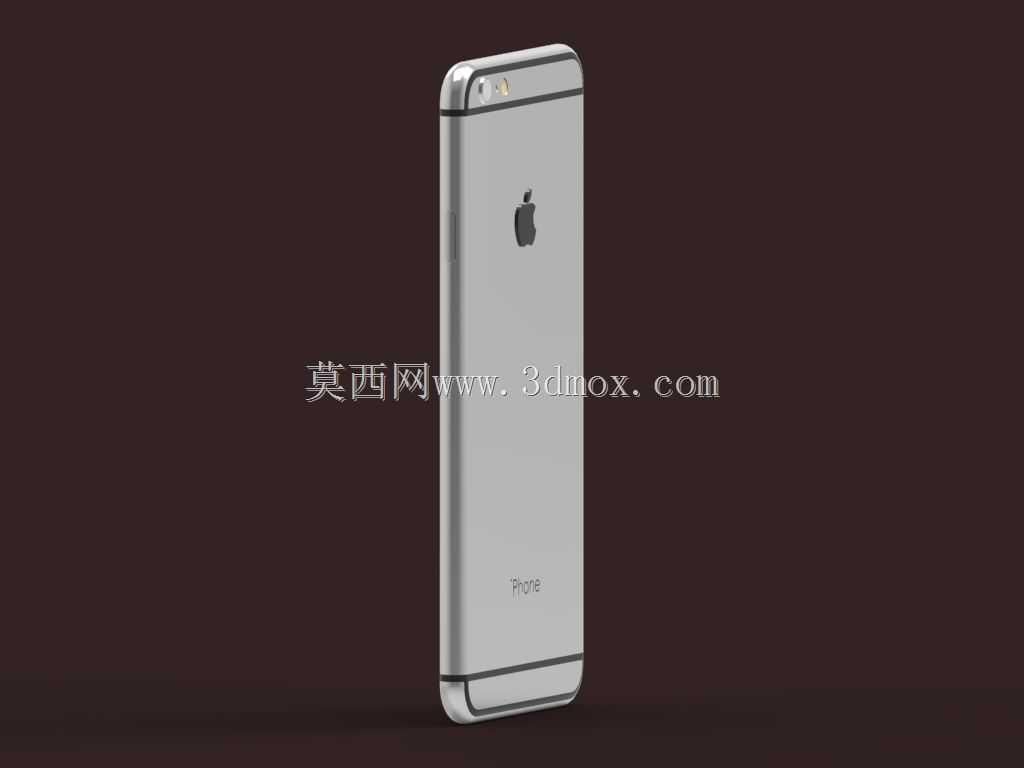

　　避免出现曲面衔接处的断差、褶皱等不符合实际生产的问题。背部采用三段式结构设计，上下两端的信号溢出带与金属后盖的衔接处做了平滑的曲面过渡，摄像头模组位于背部左上角位置，凸起的镜头保护圈与后盖的过渡采用连续曲率的圆角处理，建模时单独拆分了镜头保护玻璃、闪光灯、降噪麦克风开孔等独立特征，每个特征的位置度都参照实际产品的装配基准做了约束，确保后续做配件开模验证时不会出现位置偏差。正面屏幕覆盖2.5D弧面玻璃，玻璃边缘与中框的衔接处做了顺滑的曲率过渡，听筒开槽、前置摄像头、光线距离传感器的开孔位置均按照实际PCB板的堆叠边界做了位置约束，还原实际产品中元器件排布与外观开孔的对应关系，避免出现外观特征与内部结构逻辑冲突的问题。

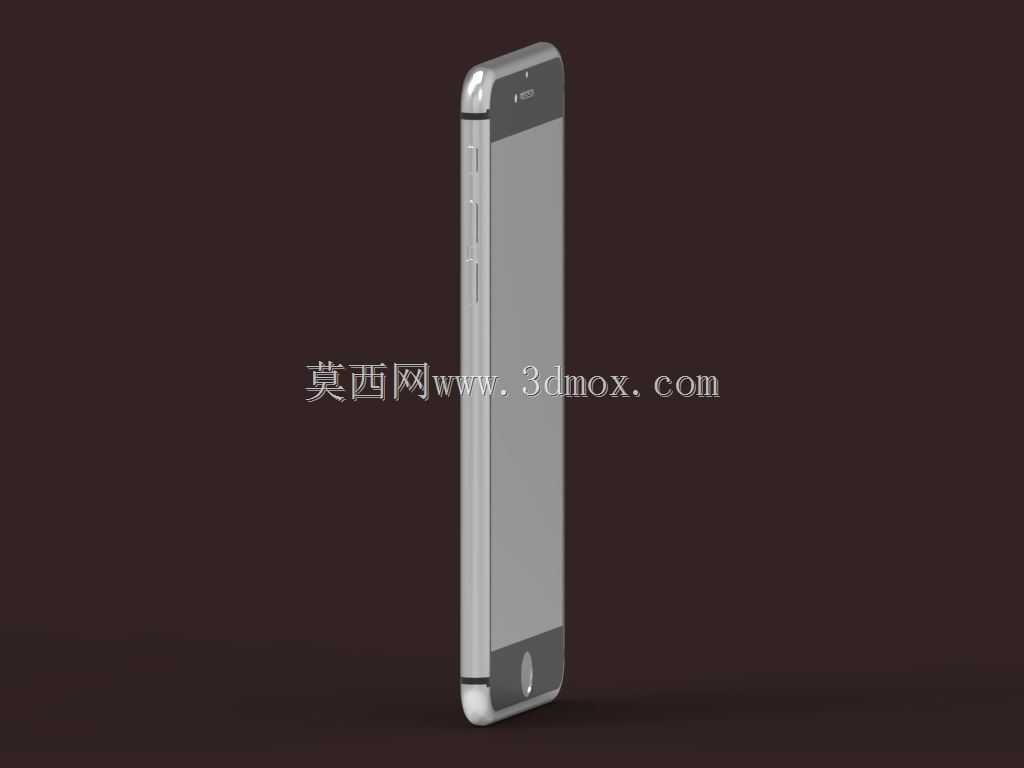

　　侧边的按键特征包括音量加减键、静音拨片、电源键，每个按键都单独做了装配间隙的预留，按键的凸起高度、按压行程对应的空间都在模型中做了对应体现，静音拨片的开槽深度、拨片的摆动空间也按照实际结构做了还原，可直接用于按键类配件的适配校验。底部的扬声器开孔、麦克风开孔、Lightning接口、耳机接口（对应机型版本）的排布均严格参照实际产品的孔位间距，每个开孔的直径、深度都做了准确还原，可用于底部防尘塞、数据线接头等配件的干涉校验。建模过程中采用自顶向下的设计思路，先搭建整机的基准骨架，确定整机的长宽高尺寸、屏幕占比、中框曲率等核心参数，再基于骨架拆分各个零部件的独立特征，所有曲面都采用G2连续的曲率约束，确保渲染时不会出现曲面反光断层的问题，同时所有特征的参数都保留可编辑性，后续如果需要调整机身厚度、摄像头凸起高度等参数，可直接修改对应骨架参数实现全模型联动更新，无需重新搭建特征。在结构细节处理上，金属中框的四个边角做了符合抗跌落设计的圆弧过渡，过渡曲率经过实际跌落测试的验证，建模时还原了这部分的曲率变化，避免出现直角或者曲率突变的问题，背部的苹果logo采用内嵌式的结构特征，logo与后盖的配合间隙控制在量产要求的公差范围内，不会出现凸起或者凹陷的视觉偏差。从设计逻辑来看，这类消费电子类产品的建模核心在于外观曲面的连续性与装配边界的准确性，不需要还原内部的PCB板、电池、芯片等元器件特征，

　　但所有外观可见的特征都必须符合实际产品的装配逻辑，比如摄像头的凸起高度必须匹配实际镜头模组的厚度，中框的厚度必须匹配内部堆叠的空间需求，按键的位置必须符合人体工学的握持习惯，这些细节都是在建模过程中需要重点把控的要点。对于从事手机配件设计的从业者来说，这类精准的外观模型可以大幅减少前期测绘的工作量，直接基于模型做保护壳的壁厚设计、开孔位置避让、卡扣结构位置排布，只需要预留对应的装配公差即可直接输出开模图纸，有效缩短配件产品的开发周期。对于工业设计从业者来说，这类模型可以作为曲面建模的练习案例，理解消费电子类产品中大面曲率控制、细节特征过渡、分型线位置处理等实际工程技巧，避免出现建模作品外观好看但不符合量产可行性的问题。整个模型的所有特征都采用实体建模与曲面建模结合的方式搭建，没有碎面、重叠面等几何错误，可直接导入各类渲染软件做材质赋予与场景渲染，金属后盖的喷砂质感、玻璃面板的反光特性、按键的金属切边效果都可以通过材质参数快速还原，满足产品展示、宣传素材制作等场景的使用需求。
