手动螺杆式C形夹紧工装结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:296797
  • 手动螺杆式C形夹紧工装结构设计
  • 手动螺杆式C形夹紧工装结构设计
  • 手动螺杆式C形夹紧工装结构设计
  • 手动螺杆式C形夹紧工装结构设计
  • 手动螺杆式C形夹紧工装结构设计

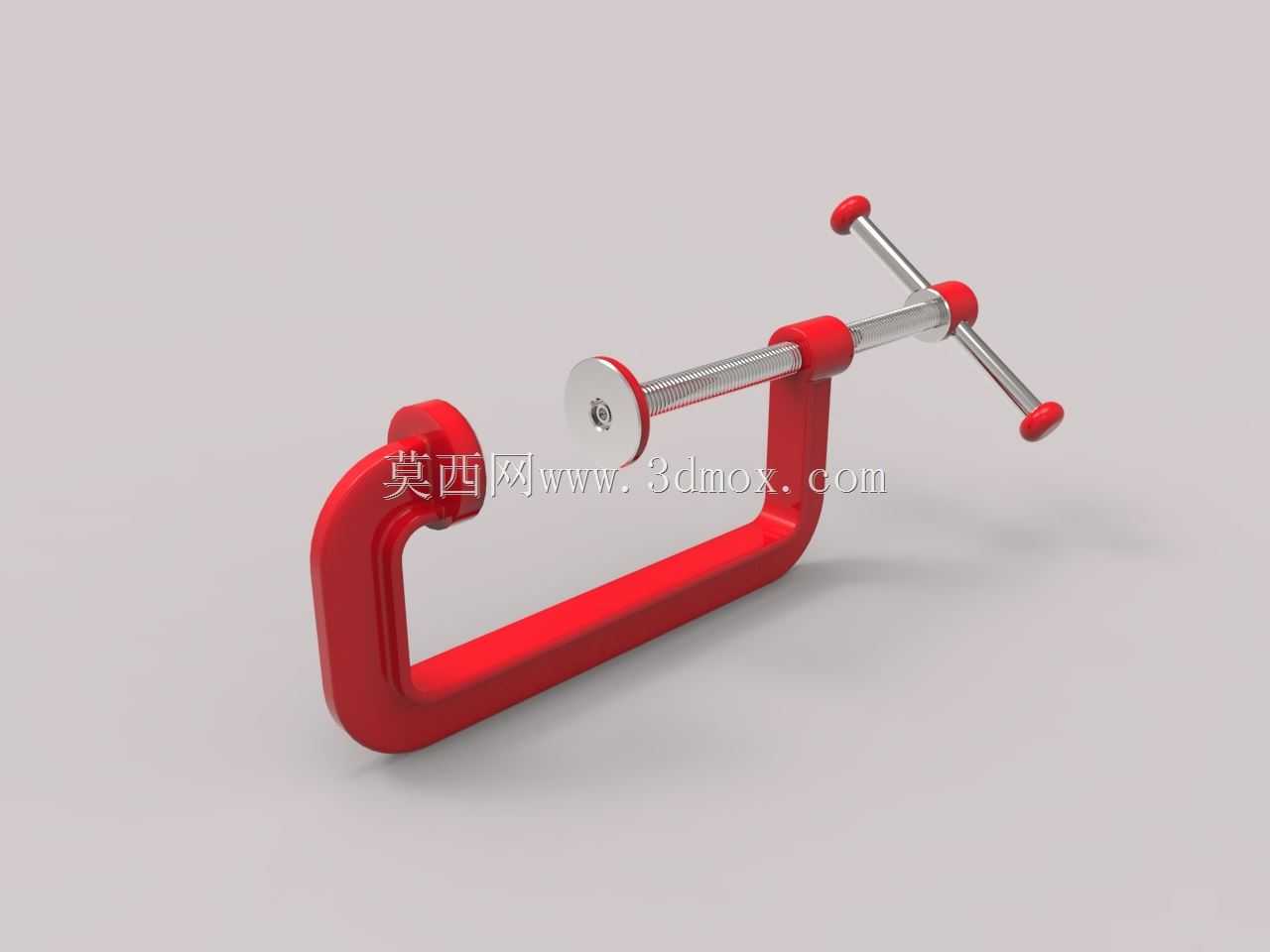

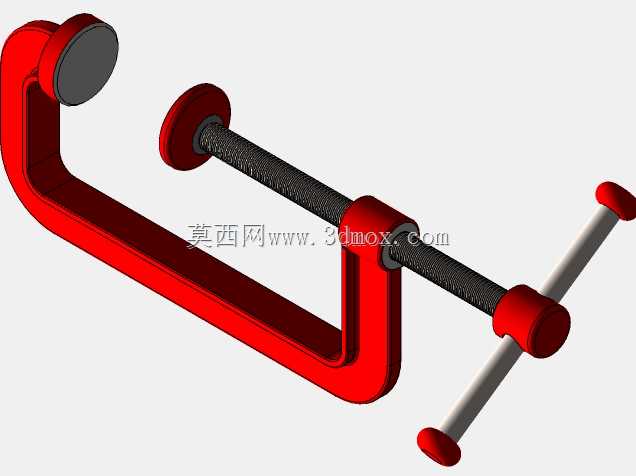

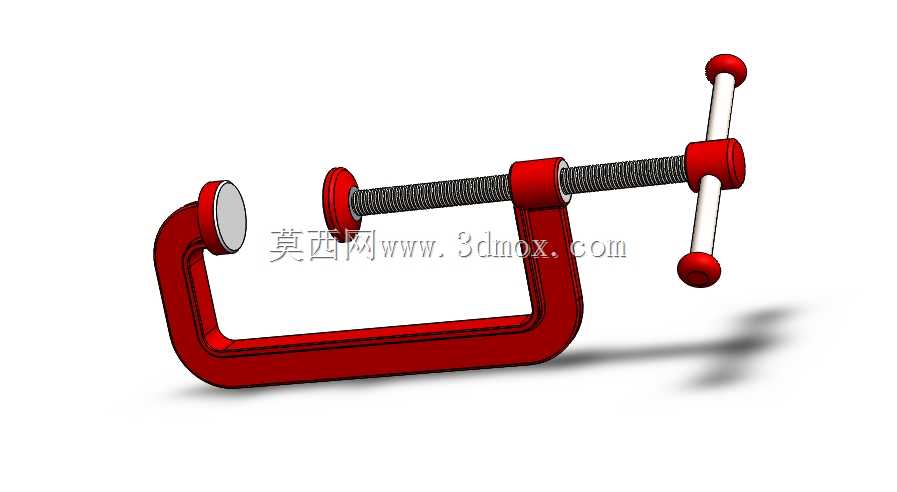

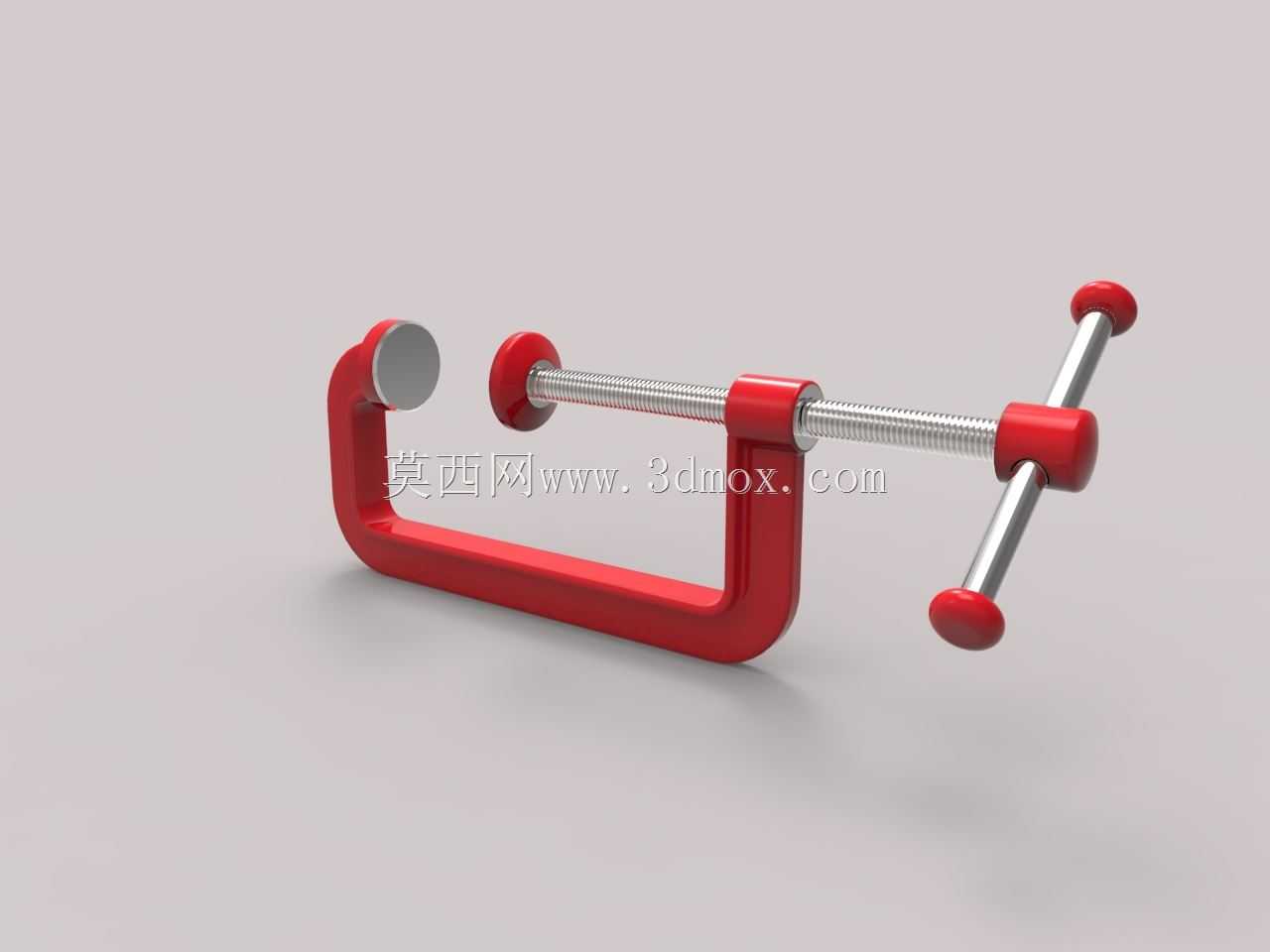

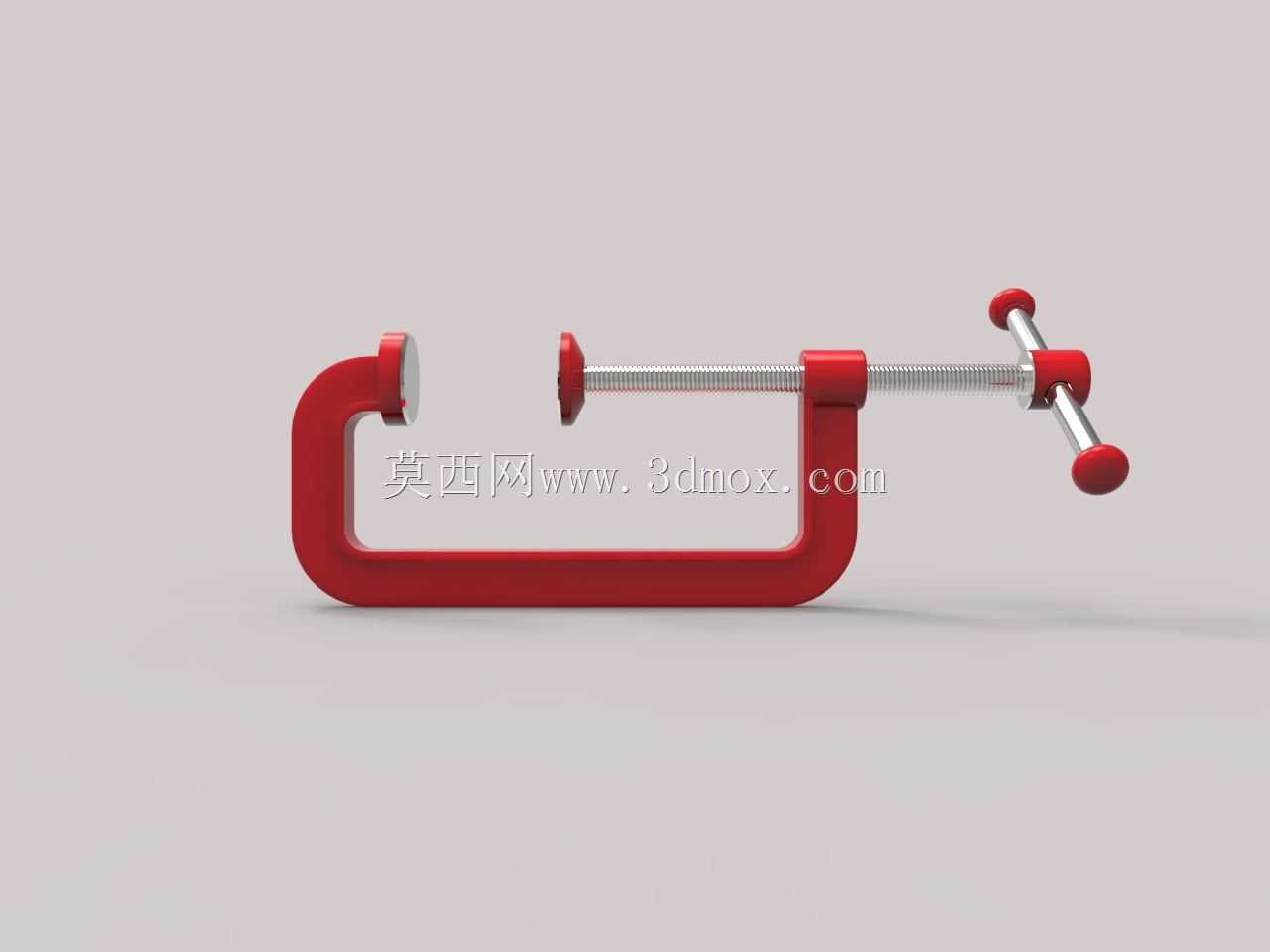

在日常的木工作业、金属件临时拼装、小型零件粘接固定、焊接工位工件定位等场景中,这类C形夹紧装置是一线操作工位上出镜率极高的辅助工装,相比大型液压夹紧工装,它不需要外接动力源,纯手动操作就能完成不同厚度工件的夹持固定,单人即可快速完成装夹与松脱操作,适配小批量多工位的灵活作业需求。从结构设计逻辑来看,整体采用C形一体式框架作为主体承载结构,框架开口端一侧设置固定压头,另一侧配套传动螺杆组件,螺杆末端设置活动压头,顶端配套T形转动手柄,通过转动手柄带动螺杆沿轴向进给,推动活动压头向固定压头侧移动,以此实现对开口范围内工件的夹紧,反向转动即可松脱工件。固定压头与活动压头的端面均做了平面化处理,部分工况下可配套软质垫片避免压伤工件表面,压头与螺杆之间设置转动副,保证螺杆进给过程中压头仅做轴向移动不会随螺杆转动,避免压头转动刮花工件接触面。设计过程中需要重点校核C形框架的开口深度与开口最大间距,这两个参数直接决定了可夹持工件的尺寸边界:开口间距决定了可容纳工件的最大厚度,开口深度决定了可夹持工件从边缘到夹持点的最大深入距离,框架本身的截面厚度需要根据额定夹紧力做抗弯强度校核,避免夹紧过程中框架出现过大形变甚至断裂,螺杆采用梯形传动螺纹,具备一定的自锁性能,夹紧后不会因为作业过程中的振动出现松脱,保证夹持稳定性。实际使用中,这类夹具可单独使用完成单点位夹持,也可多个配套使用完成长条形、异形工件的多点位固定,比如木工拼板作业中沿拼缝间隔布置多个C形夹保证拼缝贴合紧密,金属件焊接时固定拼接位置避免焊接过程中工件移位,小型零部件装配时临时固定组件位置方便拧紧紧固件,甚至在三维建模、手板制作过程中也可用来固定待加工的手板毛坯。设计时还需要考虑操作手柄的力臂长度,力臂过短会导致手动夹紧时需要施加过大的转动力,操作费力,力臂过长则容易在转动过程中与周边工位器具产生干涉,同时手柄两端设置防滑端头,避免转动操作时手打滑,活动压头的行程需要覆盖从最小闭合间距到最大开口间距的全范围,保证不同厚度的工件都能被可靠夹紧,框架的C形弧度需要做圆弧过渡处理,避免应力集中在弯折位置,提升整体结构的抗疲劳性能,长期反复夹紧松脱也不会出现结构失效。
