户外发电机组防护金属笼结构设计

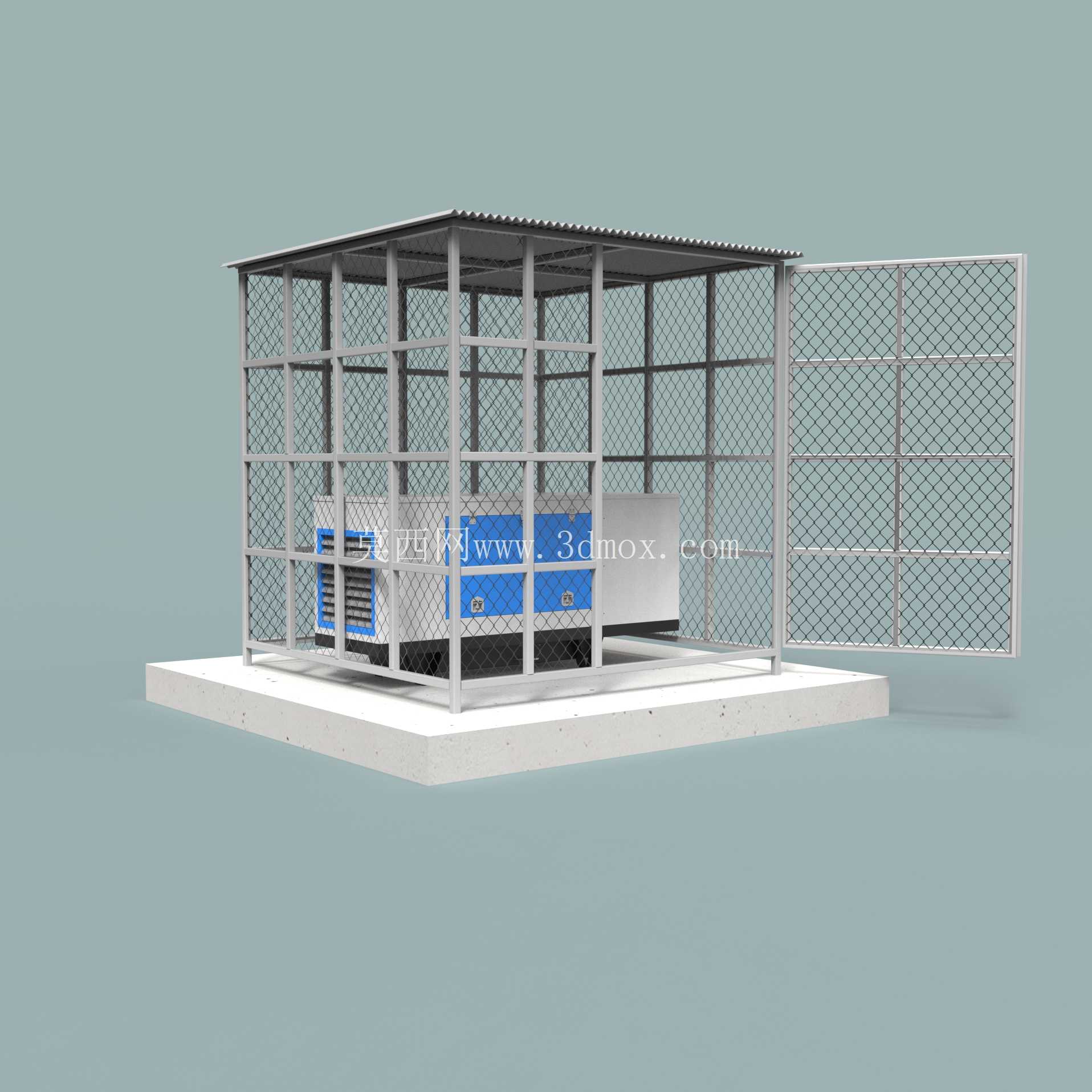

　　在户外临时供电、基建工地备电、厂区应急电源部署场景中，裸露放置的发电机组往往面临杂物侵入、无关人员误碰、户外风雨侵蚀的多重风险，这款带网状金属丝的4x4管笼式防护结构，正是针对这类落地式发电机组的外围防护需求开发的实体结构。从实际落地的安装边界来看，整个防护笼采用混凝土基座承托的安装逻辑，底部框架与预埋在混凝土台内的固定件做螺栓连接，不需要额外做地面破拆施工，适配多数现有落地式发电机组的安装基础尺寸，笼体内部净空预留了发电机组日常巡检、滤芯更换、线缆接驳的操作空间，单侧设置的外开式网门开合角度可达120度，不会在设备维护时形成通行阻碍。

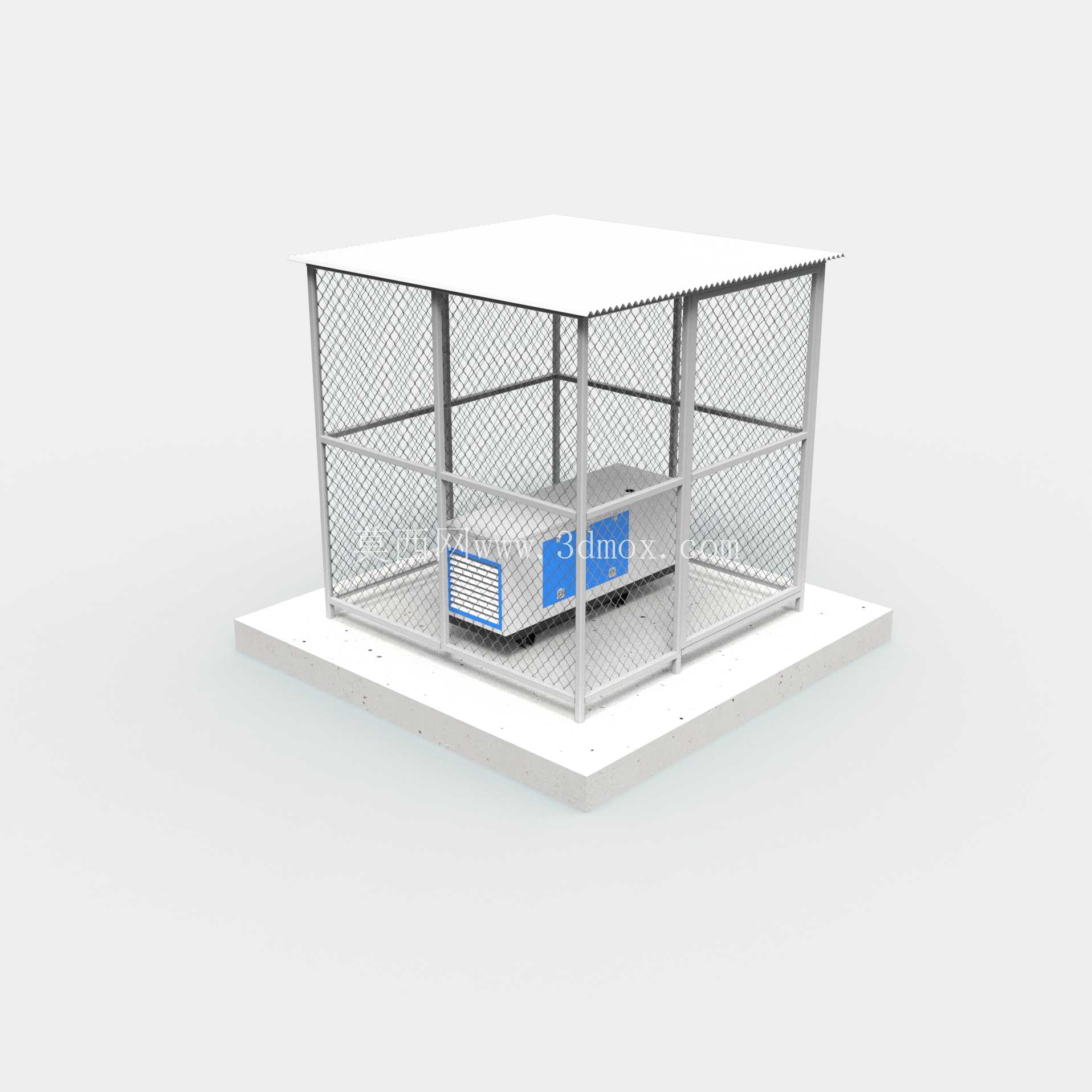

　　结构设计层面，主承力框架全部采用4x4规格的方形管材做焊接拼接，竖向方管按照等间距排布，横向设置三道横撑做拉结，保证整体框架的抗侧压能力，即便遭遇户外强风、意外外力撞击，框架也不会出现轻易变形。围护部分采用菱形金属扩张网与框架做焊接固定，网孔尺寸经过反复校核，既可以阻挡体积较大的石块、施工杂物飞入笼内撞击机组外壳，又不会阻碍机组运行时的通风散热需求，毕竟柴油发电机组运行时会产生大量热量，通风效率直接关系到机组的持续输出稳定性，网面的通透率控制在70%以上，完全满足机组运行时的空气交换量要求。顶部采用波纹压型金属板做坡顶设计，坡度控制在5度左右，既可以快速排走雨水，避免顶部积水渗漏，又不会因为坡度过大增加整体结构的风阻系数，顶部挑檐超出框架侧边15公分，能有效避免雨水顺着网面流进机组接线部位，降低雨天用电的安全隐患。

　　从实际使用的功能特性来看，这款防护笼首先实现了物理隔离的核心作用，将带电运行的发电机组与外部公共区域做明确分隔，避免无关人员尤其是工地非作业人员误触高温排气部件、带电接线端子造成安全事故；其次金属材质的围护结构本身具备一定的防盗防破坏能力，网面与框架的连接点全部做满焊处理，没有外露的可拆卸螺栓，非专用工具无法快速拆解，能减少户外无人值守时机组零部件失窃的风险；另外整体结构全部采用金属构件，所有外露表面都做了户外级喷塑处理，耐候性较强，可以适应高温、高湿、多扬尘的户外作业环境，不需要频繁做表面防腐维护。

　　设计过程中也充分考虑了运输与现场装配的便利性，整个笼体拆分为底部框架、侧网片、门体、顶板四个模块化部件，部件之间采用螺栓拼接，不需要在现场做大量焊接作业，两名安装工人借助简单工具就可以在两小时内完成整体组装，运输时各个模块可以叠放，大幅降低物流运输的空间占用成本。尺寸边界上，笼体整体高度控制在2.8米，既满足2米左右高度的常规发电机组的顶部散热空间预留，又不会因为过高影响周边场地的视线通行，底部混凝土基座的尺寸比笼体外轮廓宽出20公分，形成一圈散水台，避免雨季时地面积水倒灌进笼内浸泡机组底座。门体部位配套设置了可加挂锁的锁扣结构，运维人员巡检时可以快速开门操作，非运维时段上锁封闭，兼顾了使用便利性与安全管控需求。在结构强度校核阶段，针对框架的承重、抗风载能力都做了模拟验证，可抵御10级大风的正面冲击，网面的抗冲击能力可以承受5公斤重物从1米高度坠落的撞击而不出现破损脱落，完全匹配户外复杂工况下的使用要求。
