Arduino纳米端子屏蔽外壳防护结构

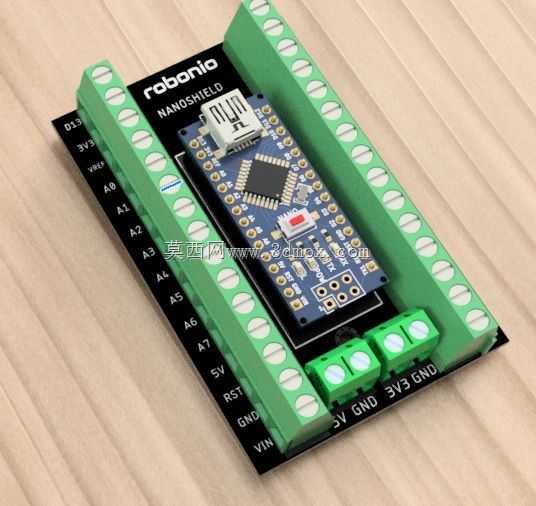

　　在嵌入式开发、小型测控装置搭建的现场场景里，裸露的端子排与核心板很容易受外接拉扯、灰尘堆积、意外触碰的影响，出现接线松脱、引脚短路、信号干扰等问题，这类纳米端子屏蔽外壳，就是针对这类小型开发板端子扩展场景设计的防护结构。从实际使用场景来看，这类外壳适配搭载端子扩展板的Arduino Nano类核心控制板，常见于学生课程设计、小型工业传感节点、桌面级实验装置、DIY智能小设备的组装环节，很多做小型数据采集装置的工程师，在把核心板和端子板叠装之后，都会遇到接线端没有防护、板子在设备壳内晃动蹭到其他金属部件的问题，这个外壳刚好能把叠装后的板子整体嵌合固定，把核心电路区域完全罩住，只留出端子接线的操作空间，既不影响外部导线接入端子，

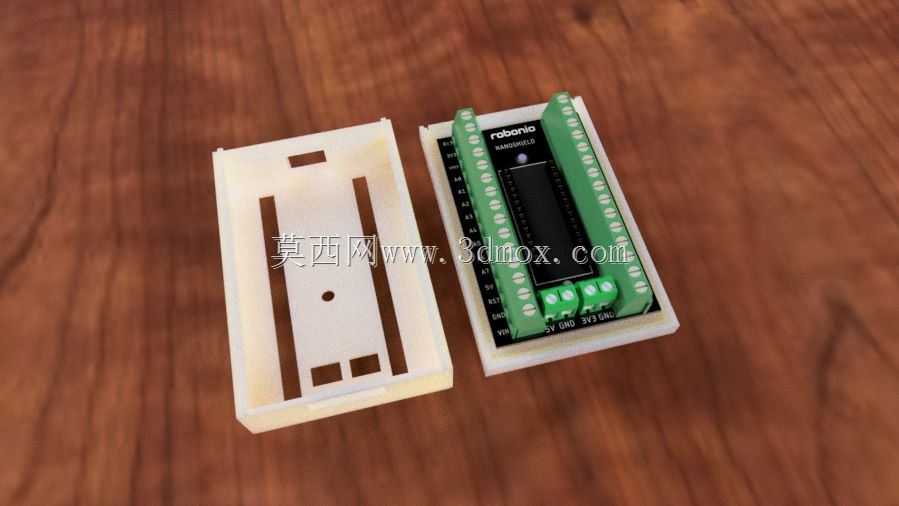

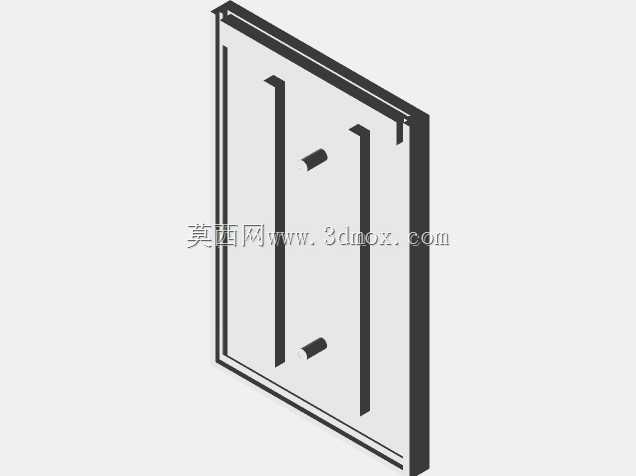

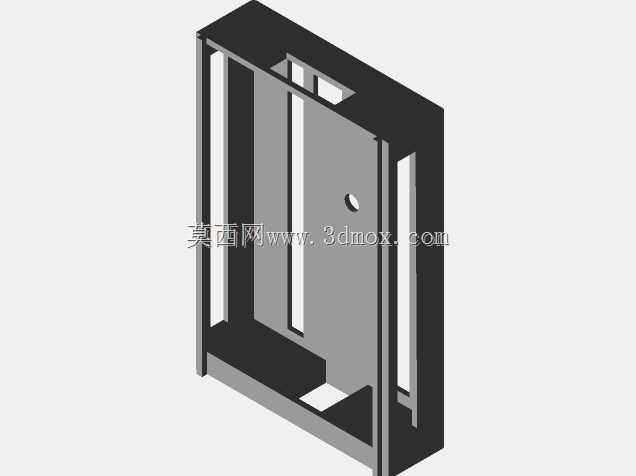

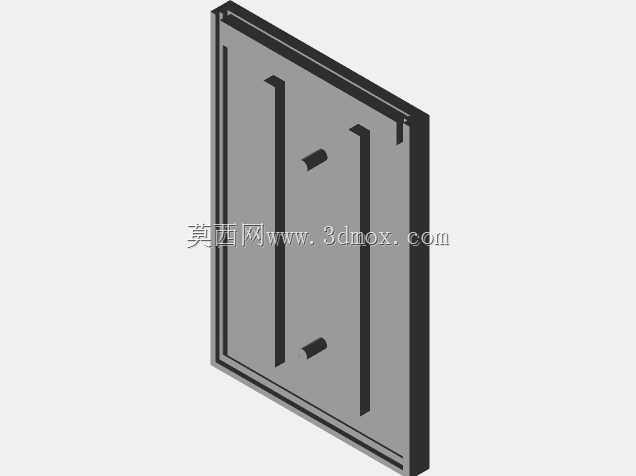

　　又能给核心板提供物理防护。从功能特性上看，外壳采用分体嵌合式结构，底座部分预留了和端子板轮廓完全匹配的卡槽，叠装后的电路板可以直接卡入底座，不需要额外打螺丝固定，卡槽的限位筋刚好卡在电路板的边缘，不会压到板上的贴片元件，上盖部分对应核心板的安装位置做了内凹避让，不会蹭到板上的USB接口、复位按键以及排针，外壳侧壁对应端子排的位置做了开口，接线的时候不需要拆开外壳，直接把导线压入对应端子即可，操作空间足够普通螺丝刀伸入拧紧端子螺丝。设计思路上，整个结构优先考虑装配效率，没有设计复杂的卡扣或者螺丝柱，完全靠结构本身的过盈配合和卡槽限位实现固定，外壳壁厚控制在1.5mm左右，既保证了足够的结构强度，不会因为日常拿取、轻微磕碰出现开裂，

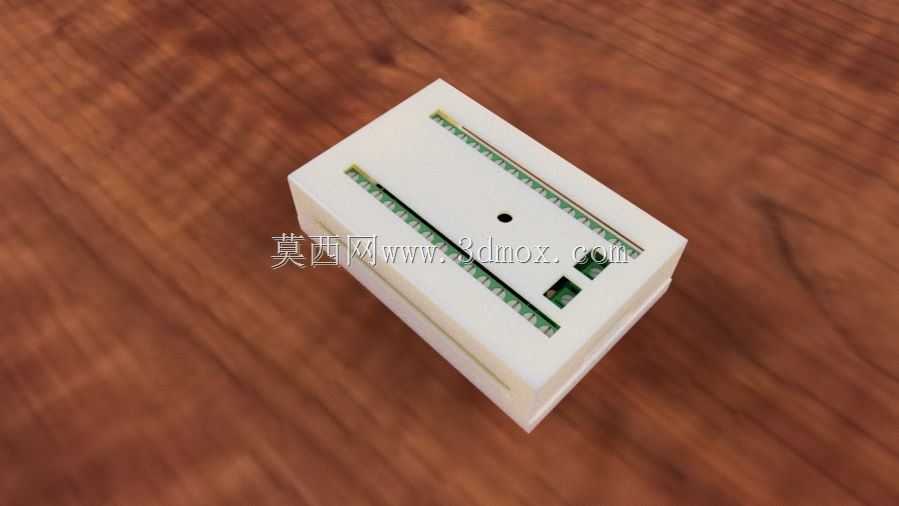

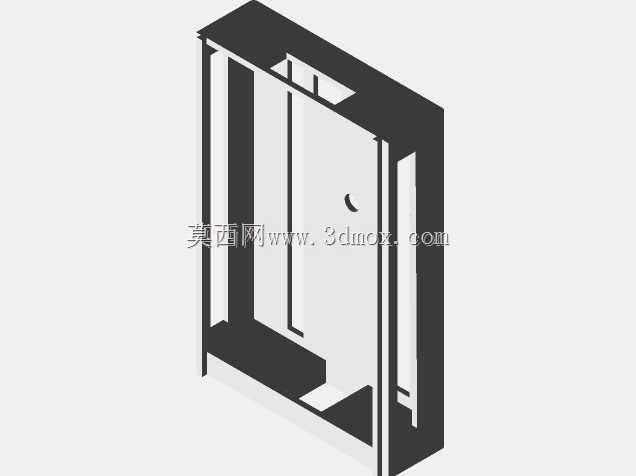

　　又不会占用过多的安装空间，底座上预留的一个小圆孔是定位孔，对应电路板上的安装孔位，在需要把整个模块固定在设备内壁的时候，可以穿过一根M2的螺丝辅助固定，避免模块在设备内部滑动。外形尺寸方面，整个外壳的长宽刚好匹配叠装后的端子板与核心板的外轮廓，比板子整体尺寸大2mm左右，留出了0.1mm的装配公差，即使是不同厂家生产的同规格端子板，只要尺寸偏差在常规公差范围内，都能顺利嵌入外壳，安装边界上，外壳底部是完全平整的平面，可以直接贴装在设备的平面安装位上，不需要额外做避让槽，外壳的高度刚好覆盖叠装后板子的最高元件，也就是端子排的顶部高度，不会突出过多，在空间紧凑的小型设备内部，不会和其他部件产生干涉。很多工程师在做小型测控项目的时候，

　　往往会忽略端子部分的防护，觉得只要电路能正常工作就行，但实际现场使用中，外接导线的拉扯很容易把端子从板上扯下来，车间里的金属碎屑掉在引脚之间也容易造成短路，这个外壳刚好把这些风险点都规避掉，同时没有增加太多的装配难度，也不影响日常的接线操作，对于需要快速搭建原型装置、小批量制作小型控制模块的场景来说，这类防护结构能大幅提升装置的可靠性，减少后期维护的麻烦。在结构建模的时候，所有的卡槽尺寸、避让位的深度都严格按照实际电路板的尺寸来设计，内壁的加强筋都做了圆角处理，不会在装配的时候刮伤电路板的阻焊层，外壳的边缘也做了0.5mm的倒角，拿取的时候不会划手，分体式的设计也方便后期拆开检查电路板上的元件状态，不需要把所有接线都拆掉就能打开上盖查看核心板的运行状态，对于需要经常调试的实验装置来说，这个设计细节非常实用。
