生物医学植入用陀螺晶格多孔结构

　　这类陀螺晶格结构最早进入工程视野，是在骨科植入物的骨整合界面设计环节——传统实心金属植入物植入人体后，弹性模量远高于人体皮质骨，极易出现应力遮挡效应，长期植入会导致周边骨组织吸收、植入物松动脱落，而多孔晶格结构可以通过调整杆径、单元尺寸、孔隙率，把整体结构的弹性模量调控到与人体骨组织匹配的区间，同时连通的孔隙空间能为成骨细胞的长入、体液的循环提供物理通道，大幅提升植入物的长期固定稳定性。

　　不同于常规的立方体晶格、菱形十二面体晶格，陀螺晶格的单元曲面是连续过渡的三重周期极小曲面，整个结构没有尖锐的棱角与应力集中拐点，在承受循环生理载荷时，应力会沿着连续的曲杆路径均匀传导，不会出现局部应力峰值过高导致的结构疲劳断裂，这一点对于需要承受数十年反复载荷的骨科植入物来说至关重要，毕竟植入物一旦出现疲劳断裂，二次手术的创伤与风险远高于初次植入。

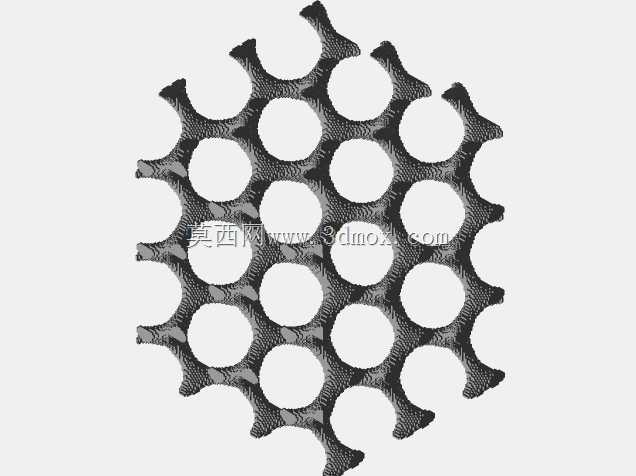

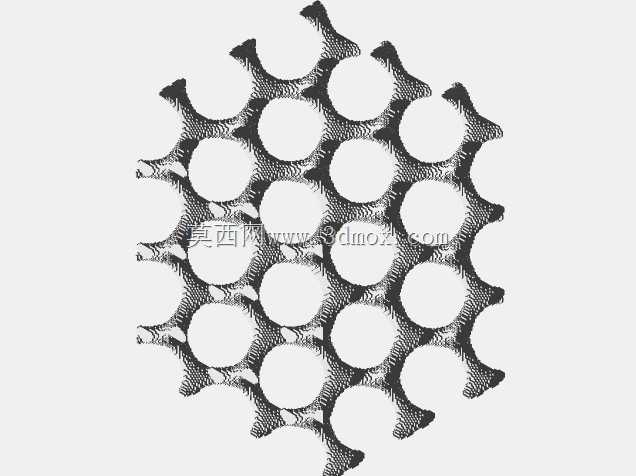

　　从结构设计逻辑来看，这类陀螺晶格采用体素化建模思路构建，整个结构的单元排布遵循空间对称原则，三个轴向的力学性能高度一致，不会出现常规晶格某一方向强度高、某一方向易压溃的各向异性问题，不管是用于股骨柄的近端填充段、脊柱融合器的支撑主体，还是颅骨修复假体的多孔层，都不需要额外针对受力方向做结构定向调整，能大幅缩短定制化植入物的设计周期。

　　在实际的结构选型过程中，首先要明确植入部位的力学边界：比如用于非承重部位的骨填充支架，孔隙率可以控制在70%-80%，杆径做细，给骨长入留足空间；用于承重部位的脊柱融合器支撑结构，孔隙率要降到50%-60%，适当加粗曲面杆径，保证静态压缩强度、疲劳强度满足植入后的载荷要求，避免植入后出现结构塌陷。结构的外形边界需要和植入区域的骨缺损轮廓完全匹配，通过布尔运算把晶格结构和实体固定段做一体化连接，连接区域要做平滑过渡，不能出现截面突变，避免连接位置成为应力薄弱点。

　　从加工适配性来看，这种连续曲面的陀螺晶格结构，非常适配金属3D打印的成型工艺，没有传统晶格常见的大角度悬垂面，打印过程中不需要添加过多支撑，后续的支撑去除、表面抛光处理难度更低，能有效降低植入物的后处理成本。同时连通的孔隙结构不会残留打印过程中的金属粉末，避免植入后出现粉末脱落引发的组织炎症反应。

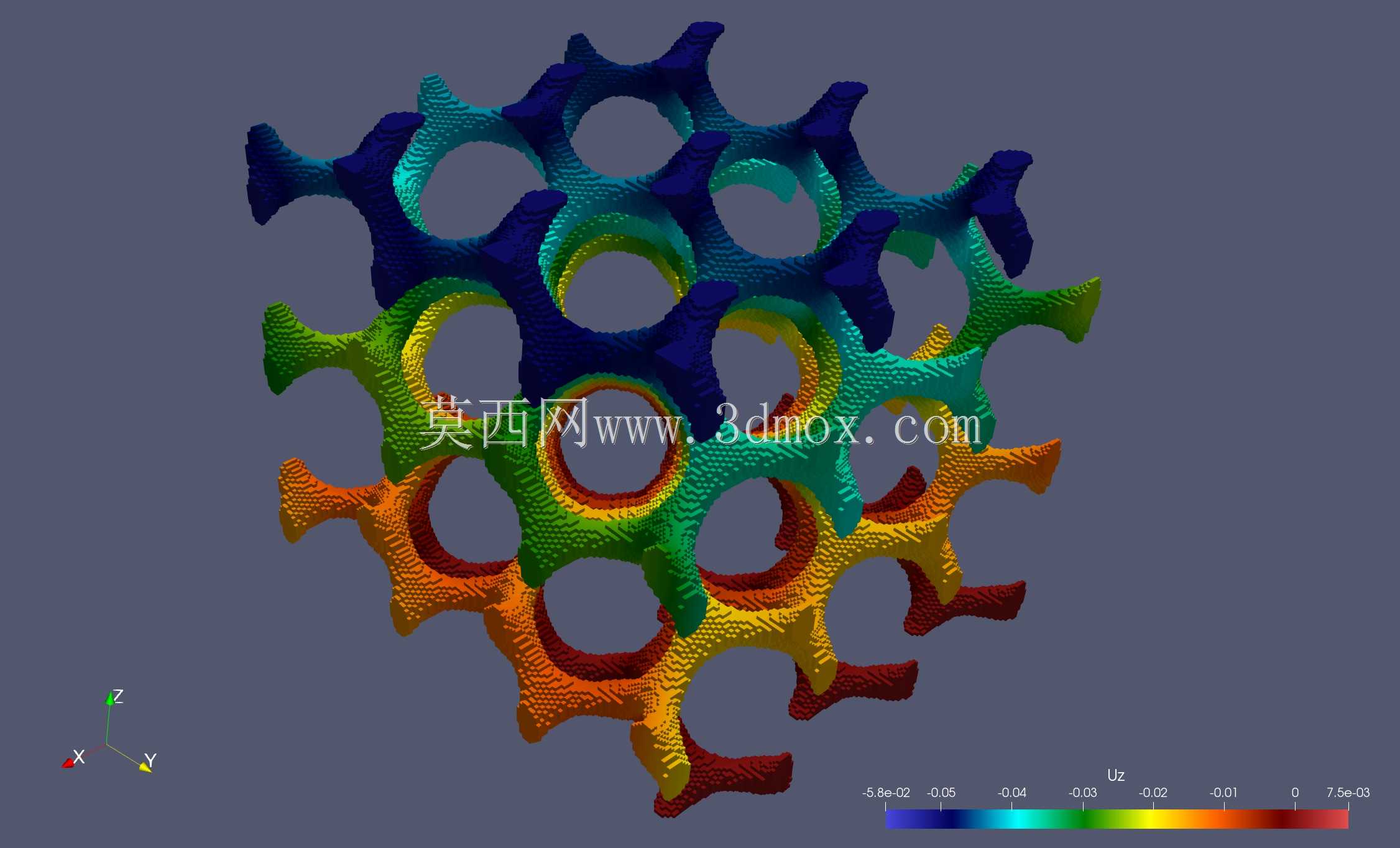

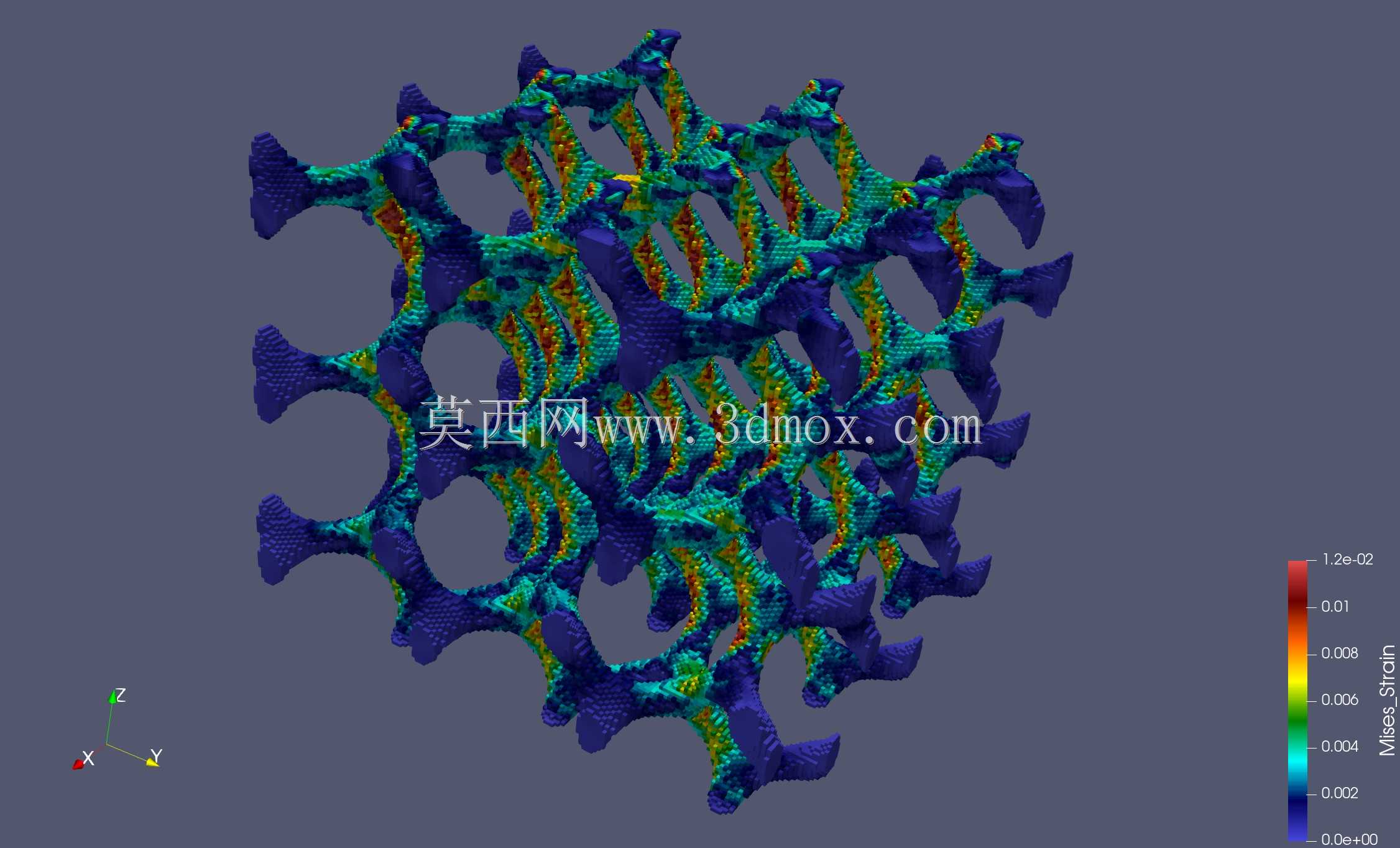

　　在有限元验证环节，需要针对晶格结构做两类仿真分析：一类是静态力学仿真，模拟植入后最大生理载荷下的结构变形、应力分布，确认最大应力值低于材料的屈服强度，不会出现塑性变形；另一类是疲劳仿真，模拟数百万次循环载荷下的结构寿命，确认结构能满足终身植入的使用要求。如果需要做骨长入效果的评估，还可以结合计算流体力学分析，模拟孔隙内的体液流动状态，确认孔隙内的流速、剪切力处于适合成骨细胞粘附增殖的区间。

　　这类结构除了骨科植入物领域，在轻量化结构设计领域也有广泛的应用空间，比如航空航天领域的轻量化承载构件、工业领域的缓冲吸能结构，都可以通过调整陀螺晶格的参数，实现强度、重量、吸能特性的最优匹配，其连续曲面的受力特性，比传统的桁架式晶格结构有更优的抗冲击、抗疲劳性能，在承受冲击载荷时，结构的变形是逐层渐进式压溃，不会出现瞬间的整体失稳，吸能效率远高于常规的多孔结构。
