通用9针Nova真空管阀门插座结构设计

　　在电子管音频设备、老式测试仪器、复古射频装置的硬件搭建场景里，真空管插座是连接电子管与电路板的核心衔接部件，这款9针规格的Nova系列真空管阀门插座，主要适配12AX7A、ECC83、7025这类常用小九脚真空管，承担管脚电气连接、管体机械固定、绝缘隔离的核心作用。从实际装配场景来看，这类插座大多直接焊接在PCB板上，部分搭棚焊接的胆机设备里也会通过固定耳锁在金属 chassis 上，日常设备维护时真空管可直接插拔更换，不需要反复焊线，能大幅降低后期器件替换的操作难度。

　　设计这款插座结构时，首先要匹配对应真空管的管脚排布公差，9根插针的中心距、伸出长度、针脚直径都严格适配对应管型的管脚尺寸，避免出现插接过松导致接触不良、插接过紧掰断真空管管脚的问题。插针采用导电性能优异的金属材质，接触部位做了弹性收口设计，真空管插入后每根针脚都能和管脚形成稳定的面接触，减少信号传输过程中的接触电阻，不管是音频小信号传输还是高压供电回路连接，都能保证连接可靠性。插座的基座部分采用耐高温绝缘材质，毕竟真空管工作时自身管壳温度会升到较高水平，靠近管腰位置的基座需要长期耐受高温烘烤，不会出现材质软化、绝缘性能下降的问题，同时基座的绝缘电阻要满足高压回路的安全要求，避免相邻管脚之间出现打火、漏电的情况。

　　从外形尺寸与安装边界来看，插座的主体圆柱段直径刚好匹配对应真空管的管腰外径，管体插入后不会出现径向晃动，顶端的定位结构和真空管管腰的定位缺口对应，装配时不会出现管脚错位插反的问题，新手装配也能快速对准位置。底部的插针伸出长度适配常规PCB板的焊接厚度，插针末端做了倒角处理，穿过PCB焊盘时不会卡滞，焊接时焊锡能顺着针脚均匀浸润，不会出现虚焊、假焊的问题。部分带金属固定裙边的版本，固定孔位的间距符合行业通用安装标准，不管是替换老旧设备里的损坏插座，还是新建设备做结构布局，都不需要额外重新打孔调整安装位置。

　　实际使用过程中，这类插座的设计还要考虑长期使用的氧化问题，插针表面做了防氧化镀层，设备长期闲置后再次使用也不会出现接触不良的问题，不需要频繁打磨针脚。基座和插针之间的结合强度做了强化处理，多次插拔真空管后插针不会出现松动、移位的情况，能承受上百次的插拔操作而不降低连接性能。在胆机功放设备里，这类插座的布局还要考虑和周边滤波电容、电阻的距离，避免真空管工作时的高温烘烤周边元器件，插座本身的高度尺寸也给管身下方留出了足够的布线空间，搭棚焊接时走线可以从插座侧面顺利通过，不会和管身产生干涉。在老式电子测试仪器里，这类插座的固定强度更高，设备移动搬运过程中不会因为震动导致真空管松脱，保证野外或者移动测试场景下的设备稳定性。

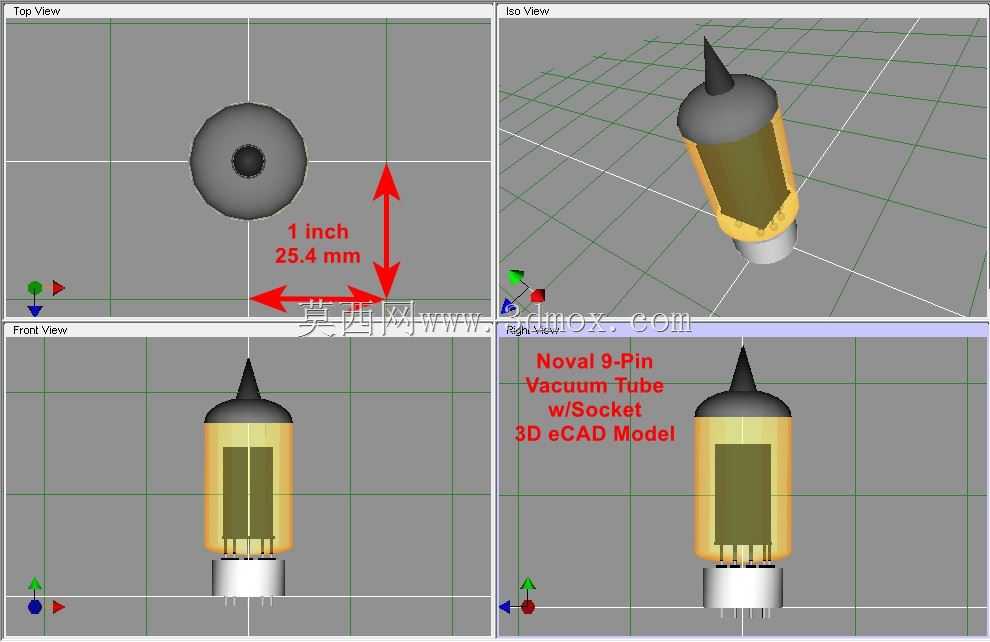

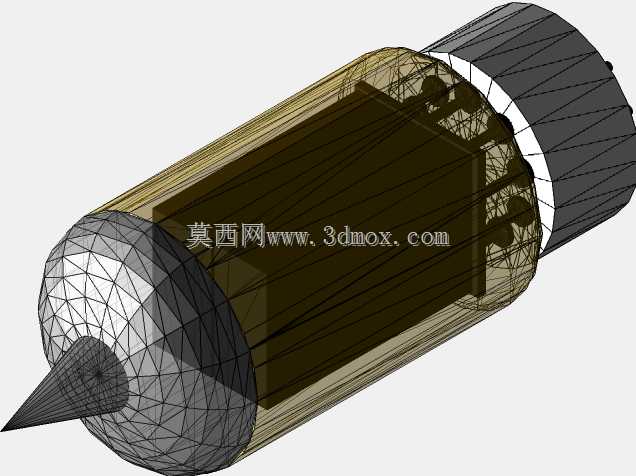

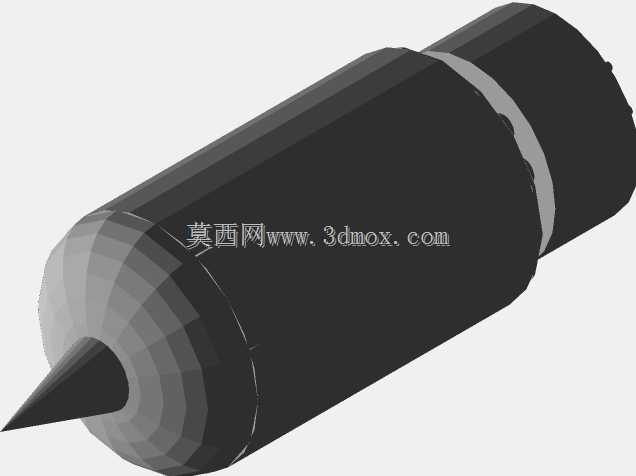

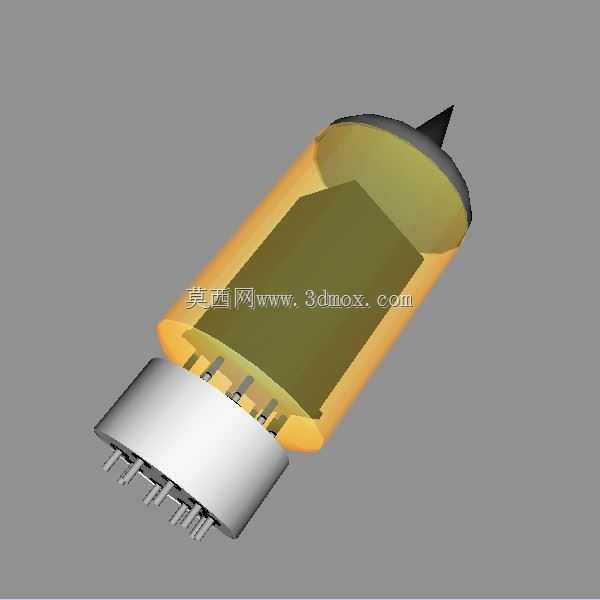

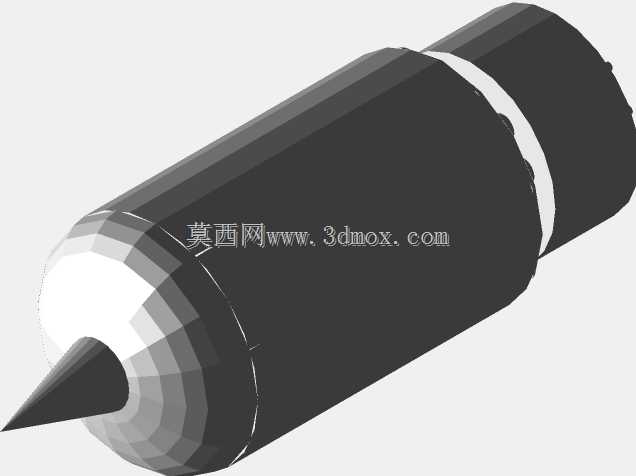

　　做三维结构设计时，这款模型完整还原了插座的所有装配特征，插针的位置度、基座的倒角、定位槽的尺寸都和实物保持一致，导入结构设计软件后可以直接调用到设备整体装配里，不需要重新测绘尺寸，能大幅缩短设备开发时的元器件建模周期。设计过程中也充分考虑了不同使用场景的安装需求，不管是PCB直插安装还是底盘固定安装，对应的安装特征都做了准确还原，结构工程师做整体布局时可以直接校验安装间隙，检查和周边元器件的干涉情况，避免后期打样时出现装配尺寸不匹配的问题。
