1/4瓦碳膜色环直插电阻器三维结构

　　在消费电子、工业控制板卡、低压配电信号回路这类量产电子设备的PCB设计环节里，直插色环电阻是最常被用到的无源限流元件，其中1/4W额定功率的规格，因为功率冗余适配绝大多数小信号回路、安装占位紧凑、批量采购成本可控，几乎是通孔插装工艺板卡的标配元件。做这类元件的三维建模，不能只做个带色环的圆柱凑数，得完全贴合实际生产出来的元件尺寸边界，不然在做PCB装配干涉检查、结构件与板卡间隙校核的时候，很容易出现模型和实物偏差导致的装配卡滞问题。

　　先从实际使用场景说，这类电阻主要用在电路板的信号分压、回路限流、上拉下拉点位，工作时的额定耗散功率是0.25W，正常工作环境下表面温升不会超过40K，所以在建模的时候，电阻本体的陶瓷基体、两端金属帽、引脚的尺寸都要和实物公差匹配。本体的陶瓷基体长度控制在6.3mm左右，直径2.3mm，这个尺寸是行业通用的1/4W碳膜电阻的标准本体尺寸，两端的镀锌金属帽厚度是0.6mm，和陶瓷基体是过盈压合的结构，建模的时候要做出金属帽和陶瓷基体之间的压合台阶，不能做成完全光滑的整圆柱，不然和实物的结构特征不符。

　　引脚部分是镀锡铜包钢线，直径0.55mm，从金属帽中心引出，常规成型后的引脚间距是10mm，也就是PCB上对应的两个插装孔中心距要留10mm的位置，引脚伸出金属帽的长度，在未成型的状态下是28mm左右，建模的时候保留了直引脚的状态，方便结构工程师根据自己的板卡安装空间做引脚打弯成型的调整，毕竟不同产品的PCB安装高度、波峰焊的引脚留长要求都不一样，留足可调整的建模余量比直接做成固定成型的引脚实用性强很多。

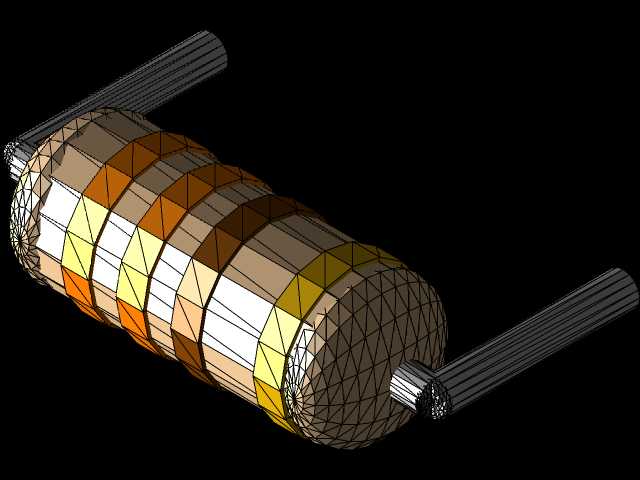

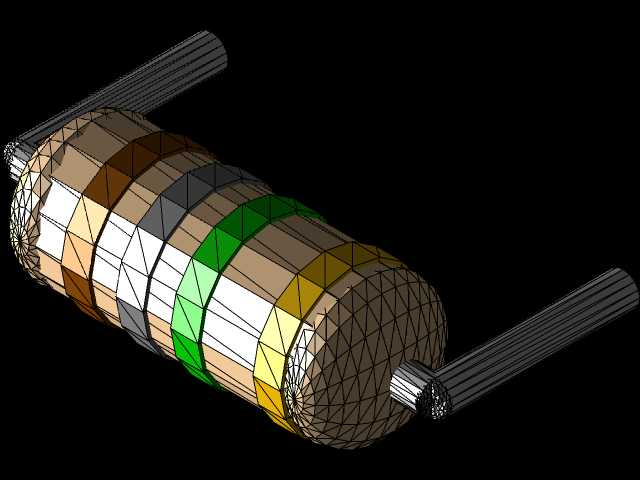

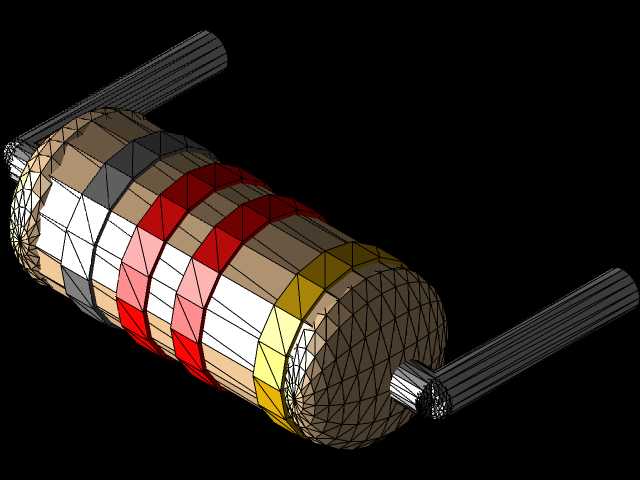

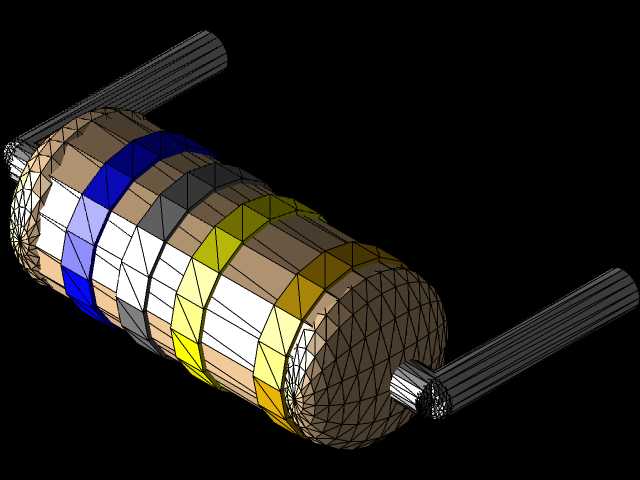

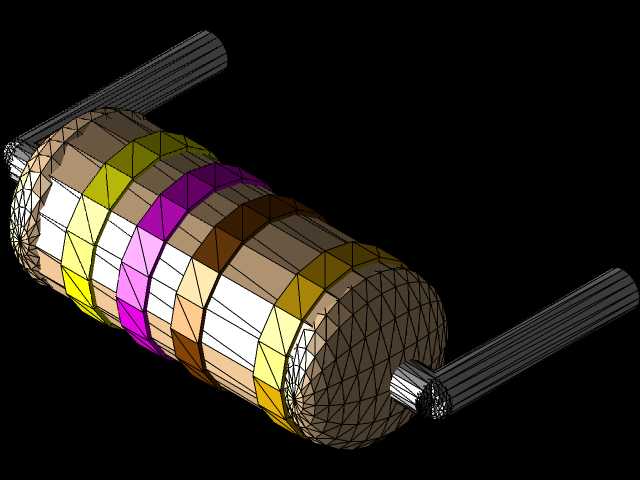

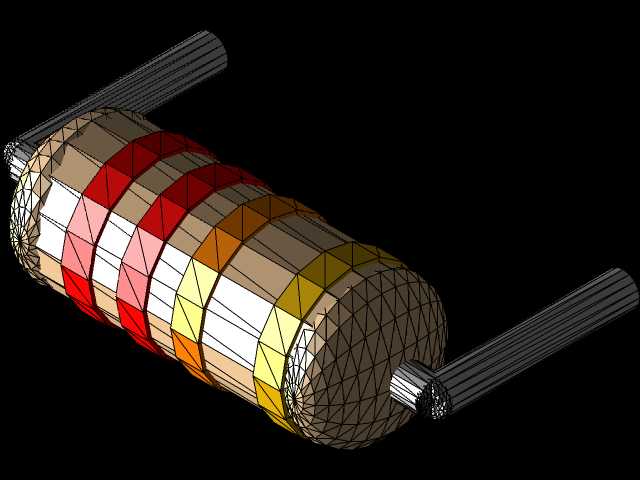

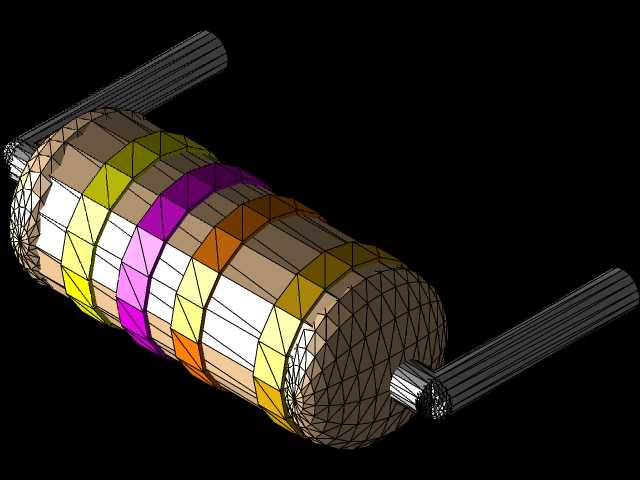

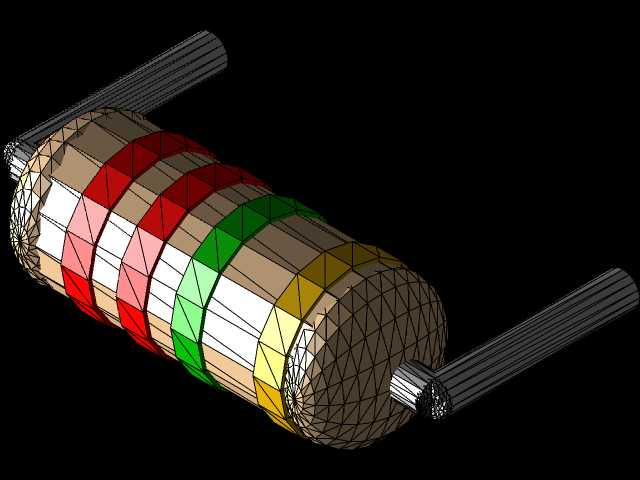

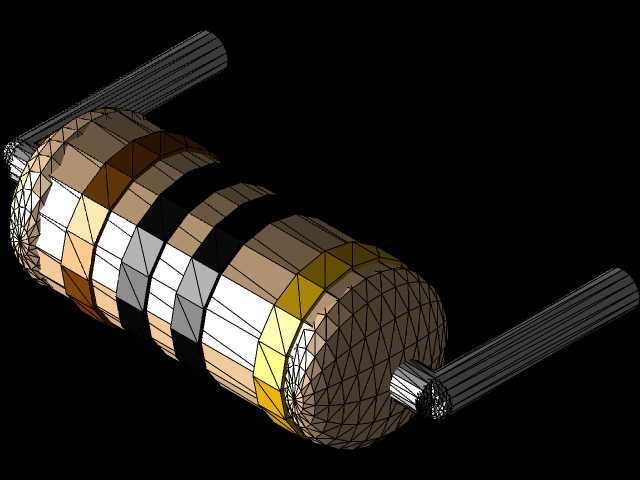

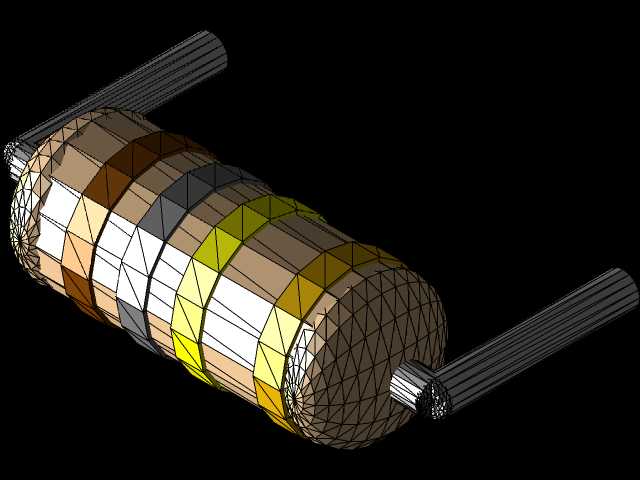

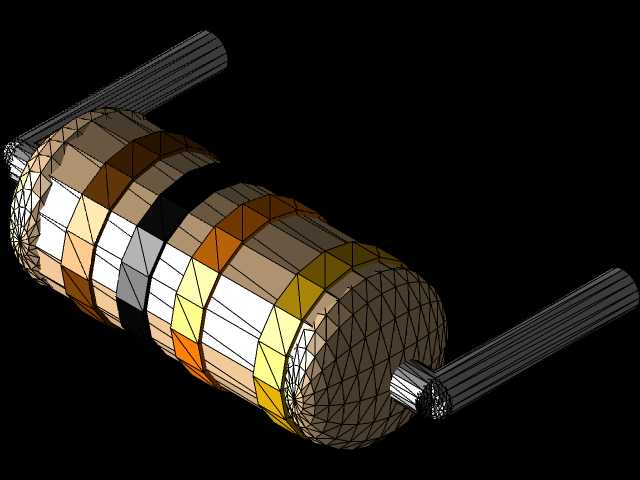

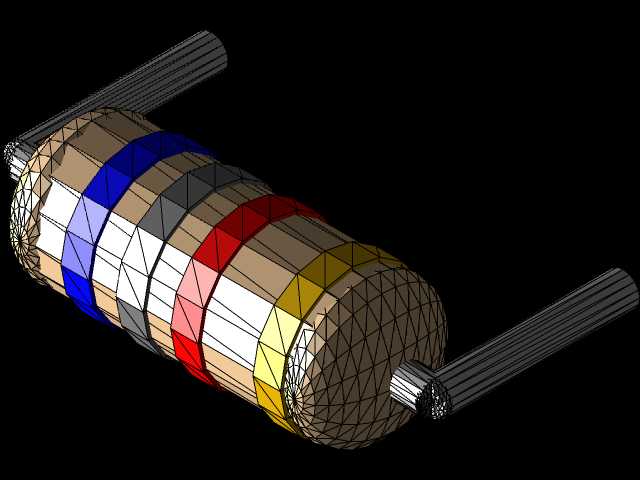

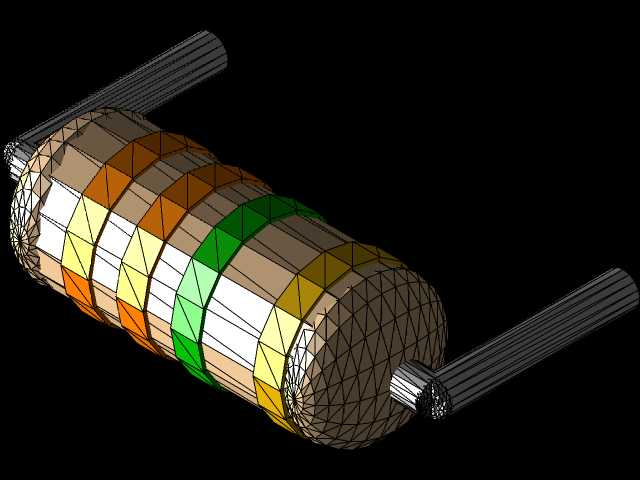

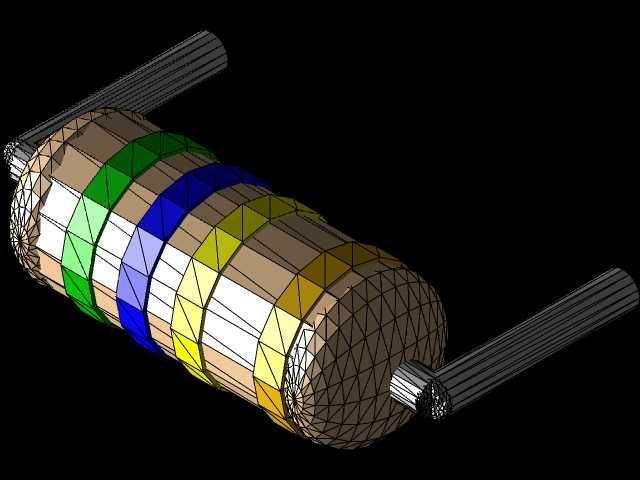

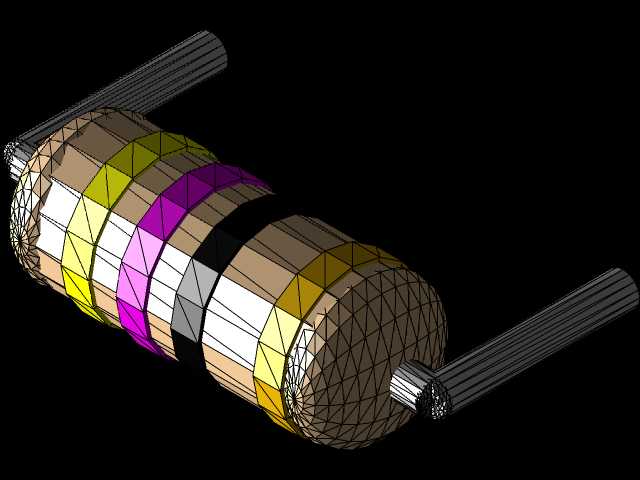

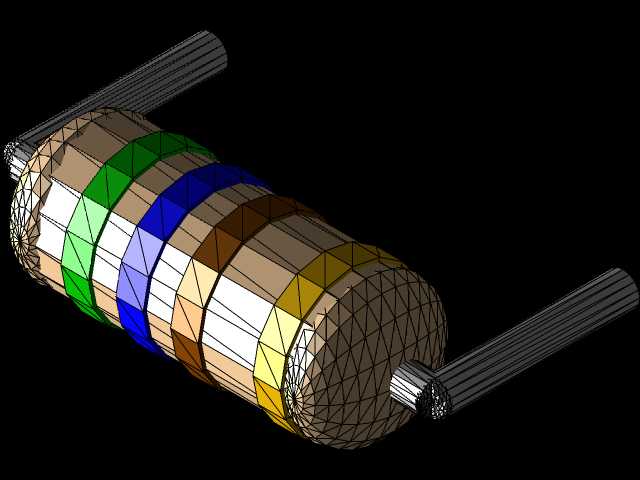

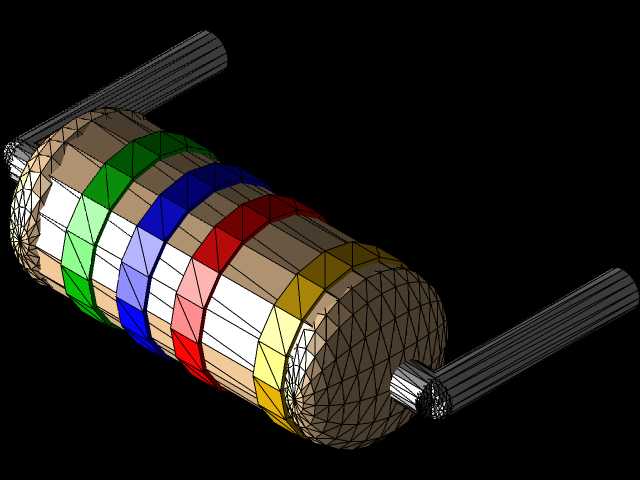

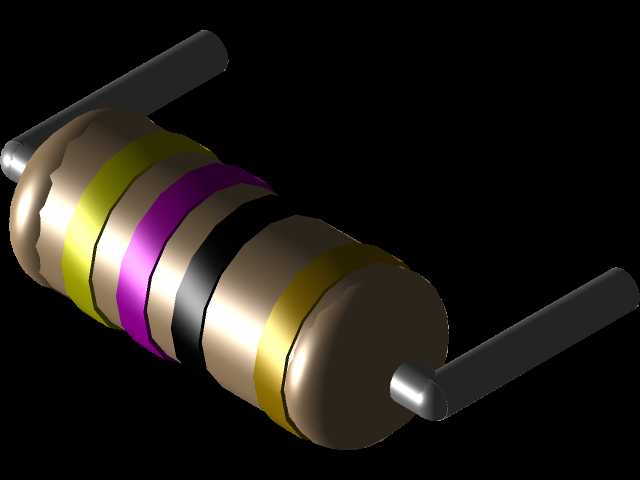

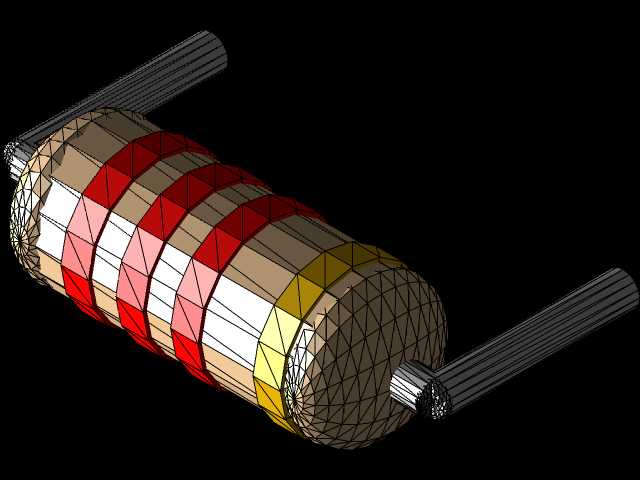

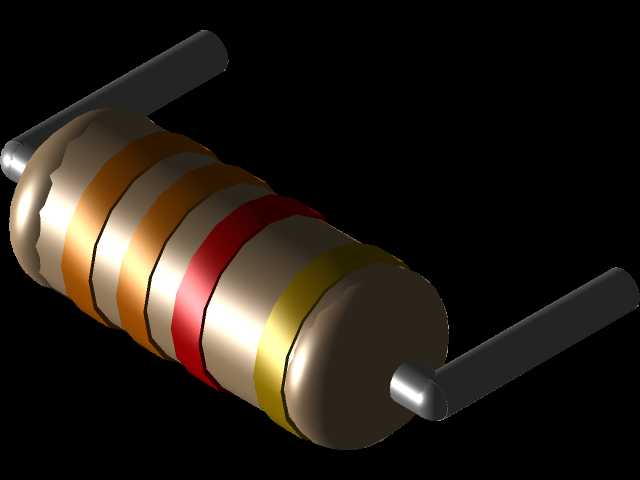

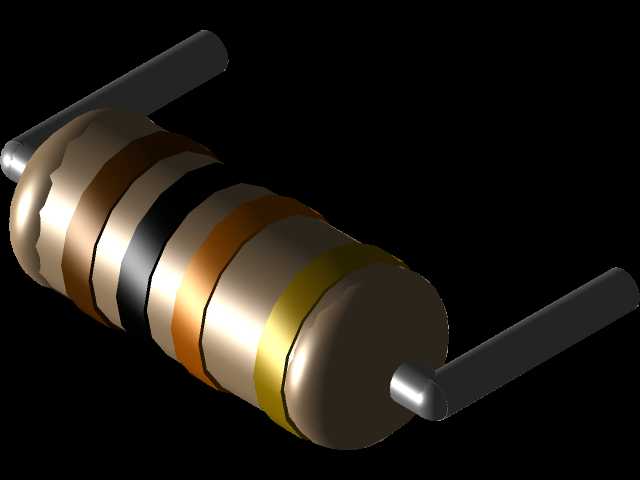

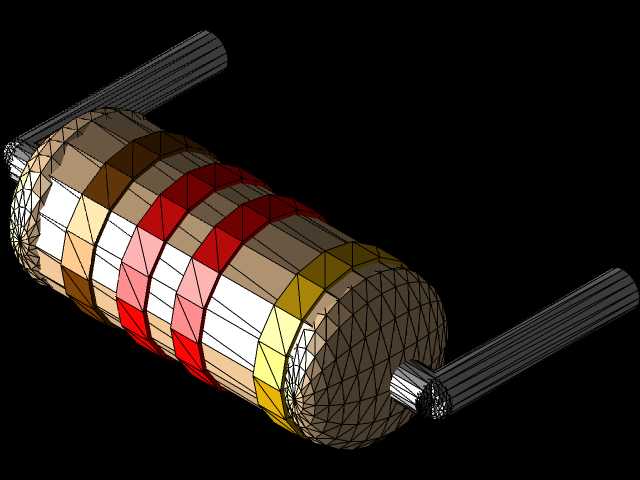

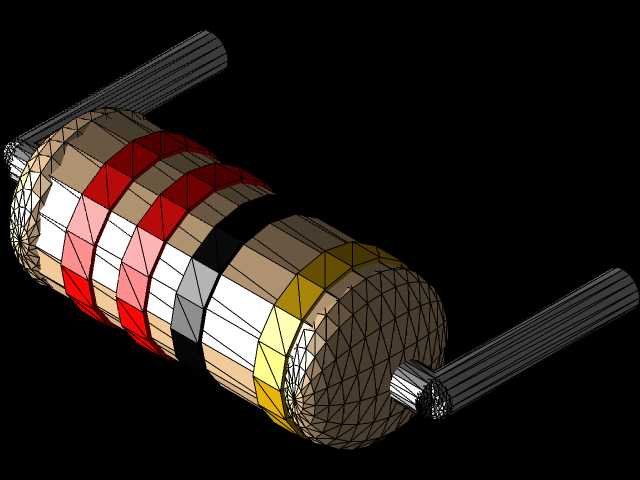

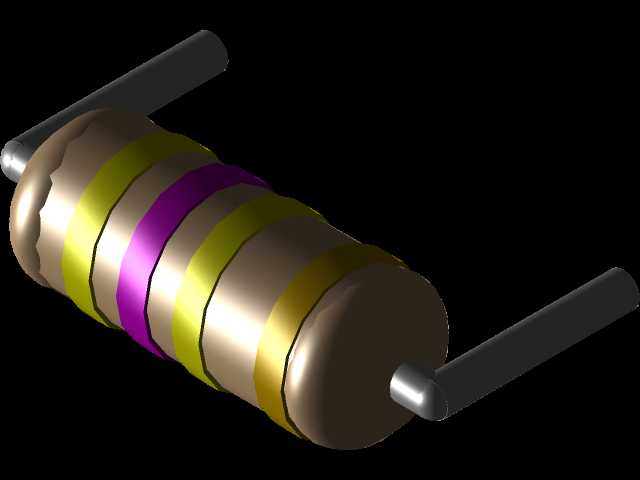

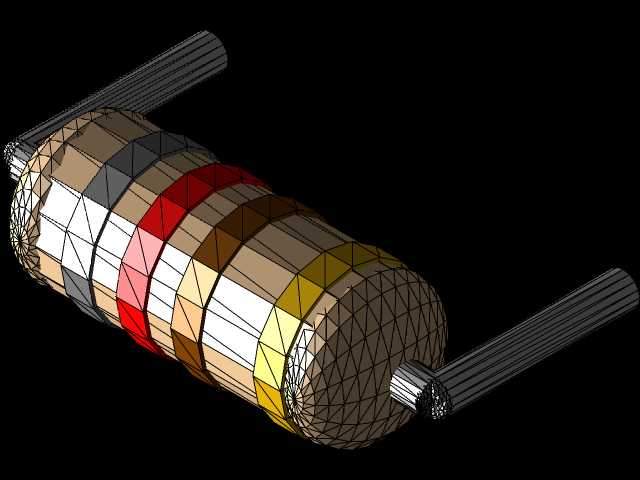

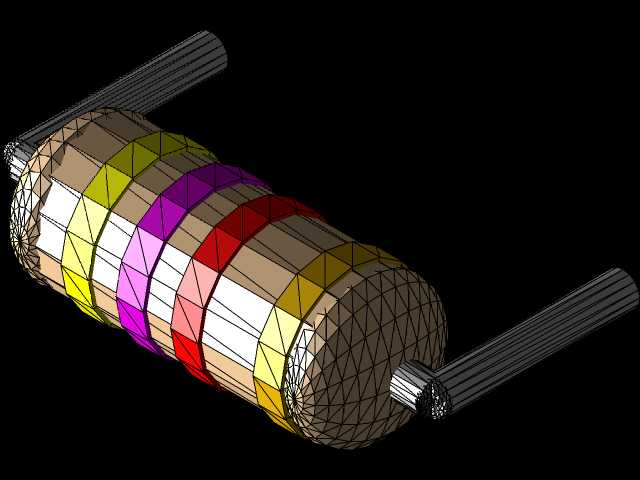

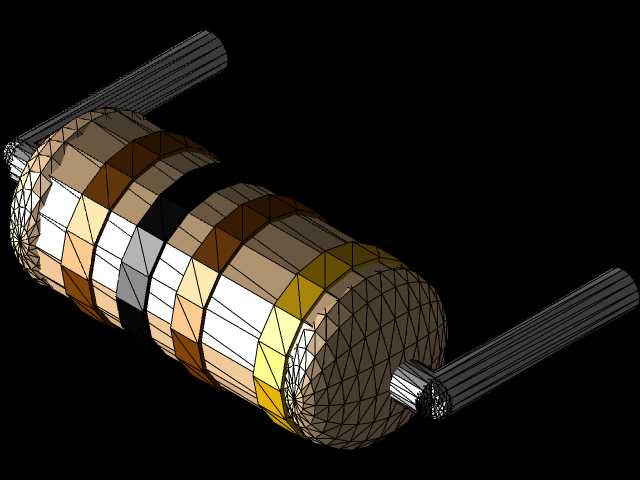

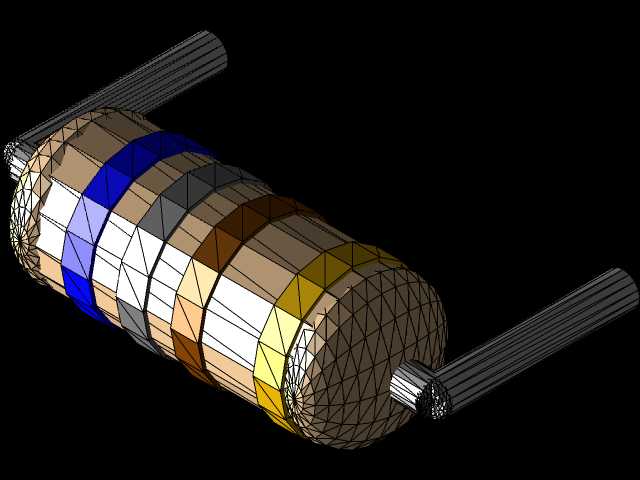

　　设计建模的时候，色环的位置也完全按照实物的印刷逻辑做的，从靠近一端金属帽的位置开始，第一环距离金属帽端面的距离控制在1mm左右，四个色环的宽度都是0.8mm，环与环之间的间距是1mm，最靠近另一端金属帽的第四环是误差环，距离金属帽的距离比其他环间距稍宽，大概1.5mm，这个细节是很多粗模容易忽略的，实际生产里色环的位置公差直接影响工厂来料时的视觉识别效率，做结构评审的时候如果模型色环位置不对，很容易让工艺人员误判元件规格。

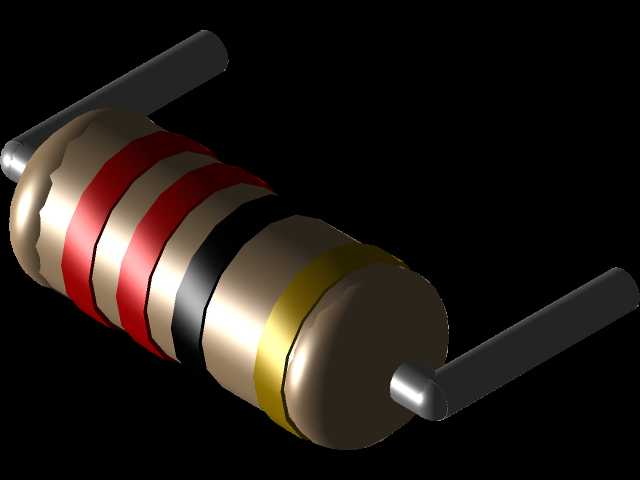

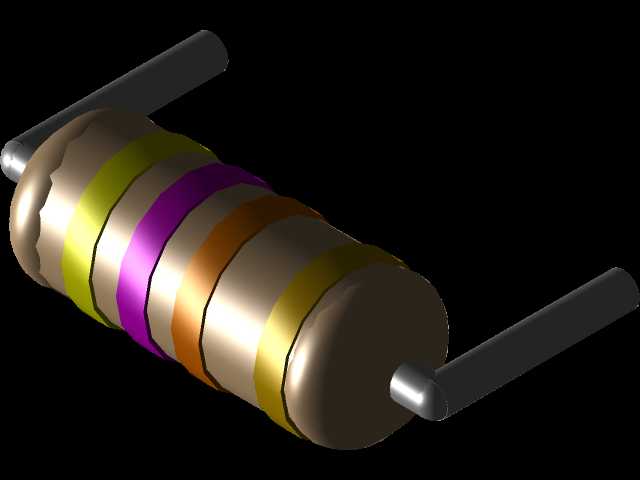

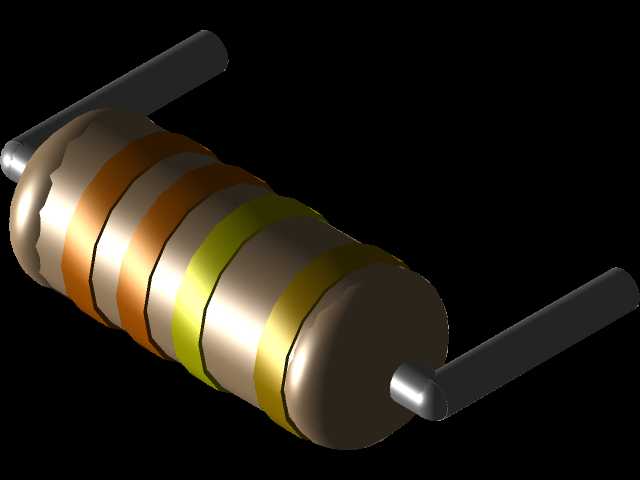

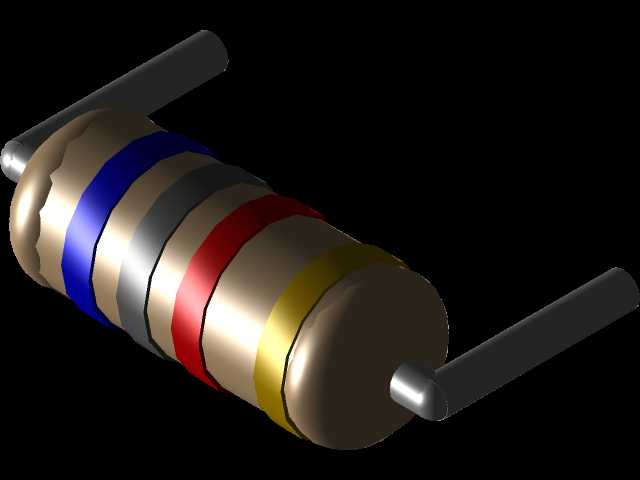

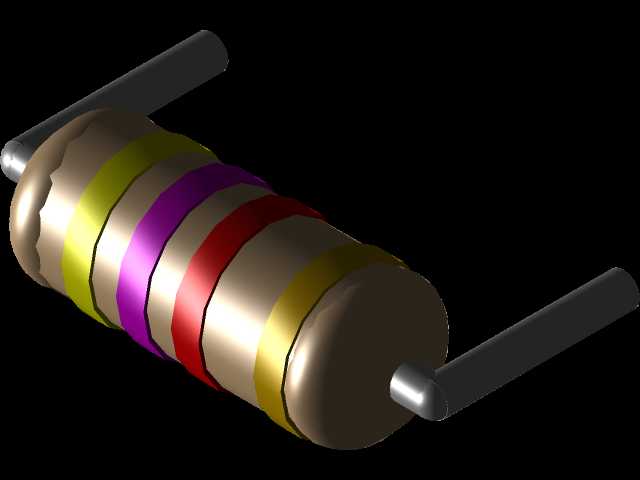

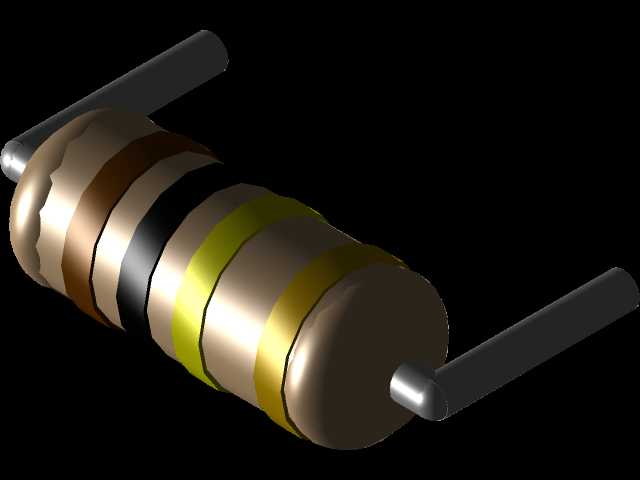

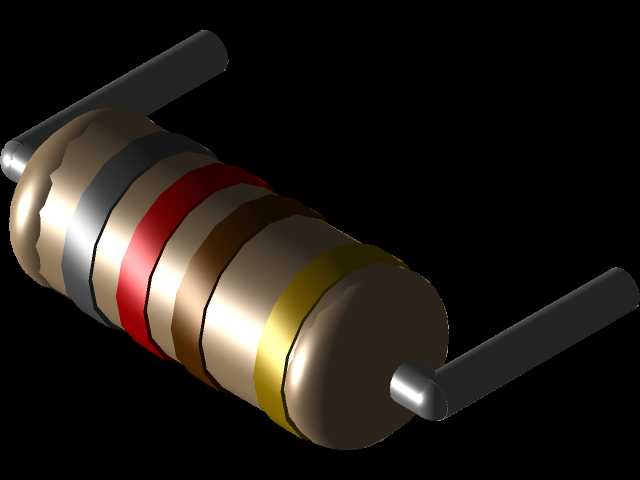

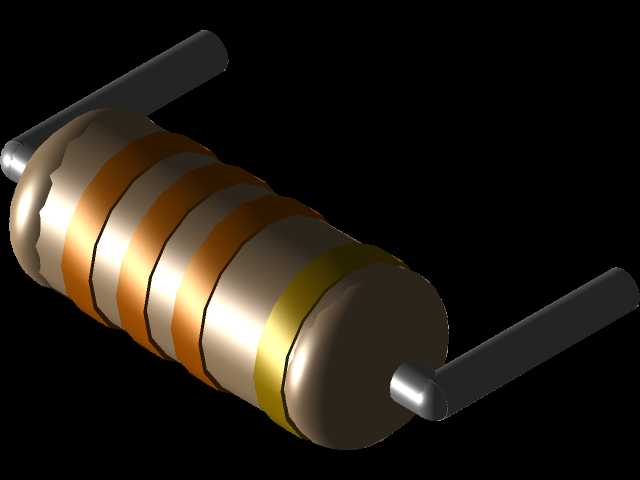

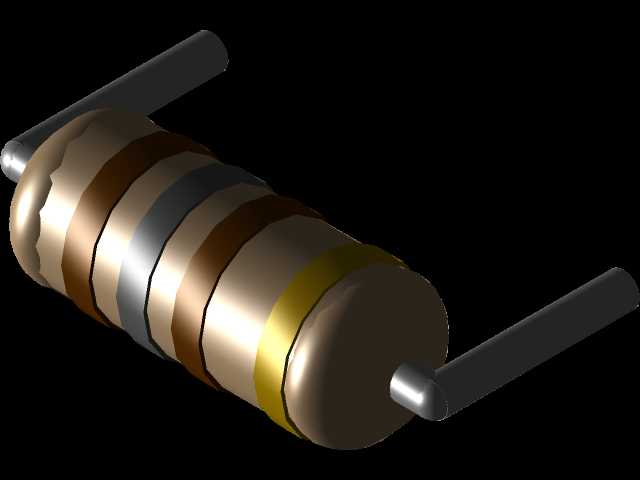

　　从安装边界来说，这个电阻在PCB上安装时，本体距离PCB板面的高度如果是贴板安装的话是2.5mm左右，如果是浮高安装的话可以根据需求调整到5-10mm，建模的时候本体和引脚的同轴度公差控制在0.1mm以内，和实物的生产公差保持一致，在做整机结构装配的时候，不管是和周边的电解电容、接插件、塑壳结构件做间隙检查，都能准确反映实物的占位情况，不会出现模型看着有间隙实际装配挤到元件的问题。另外本体表面的碳膜层、保护漆层的质感也做了区分，陶瓷基体外面的碳膜层是哑光的浅米色，两端金属帽是镀锌的亮银色金属质感，色环的红、棕、黄、金色环分别对应不同的阻值和误差参数，引脚的镀锡层做了半哑光的金属质感，和实物的外观质感保持一致，在做产品渲染、装配示意动画的时候也能直接用，不需要再额外调整材质参数。

　　很多刚入行的结构工程师做PCB元件库的时候，容易把1/4W和1/6W的电阻尺寸搞混，1/6W的本体直径更小，长度更短，引脚也更细，如果用错模型，打样回来的元件要么插不进孔，要么本体和周边元件干涉，这个模型完全按照行业通用的1/4W直插电阻的实际尺寸建模，所有的安装尺寸都符合IPC相关的通孔插装元件标准，不管是做结构设计的干涉检查，还是做教学演示的元件模型，或者做生产工艺的装配模拟，都能满足使用要求。另外在建模的时候，把电阻的各个零件做了独立的实体拆分，陶瓷基体、两端金属帽、两根引脚都是单独的可编辑实体，要是需要做剖视展示内部碳膜结构、或者做引脚成型的仿真，都可以直接在模型基础上修改，不需要重新拆件，比那种整个做成一个整体实体的模型实用性强很多。
