施瓦茨金刚石多孔结构植入体设计

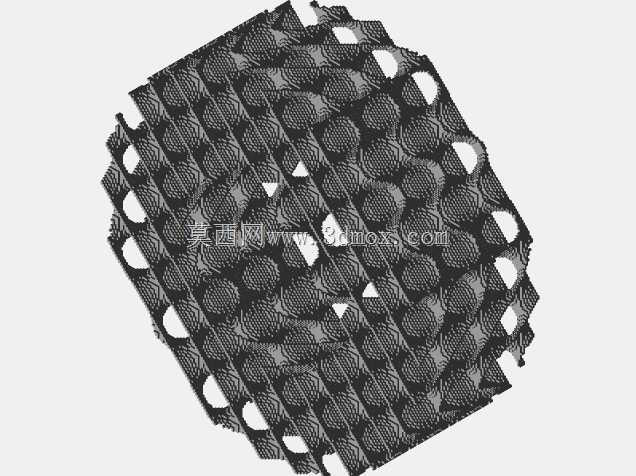

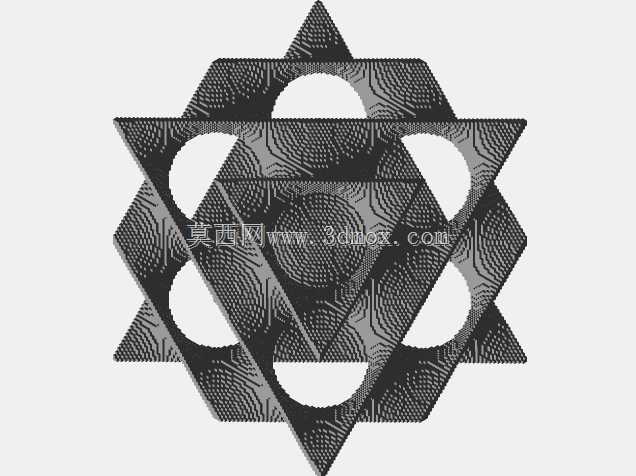

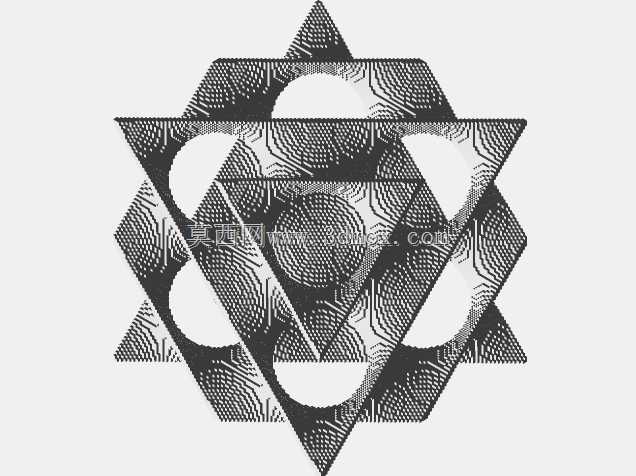

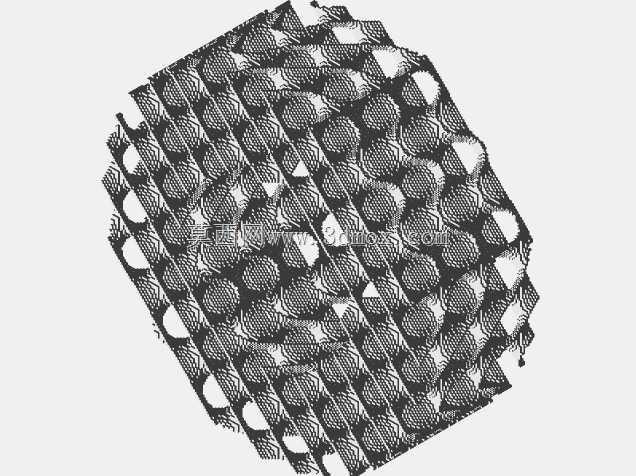

　　这类基于Schwartz Diamond构型的多孔植入结构，核心应用场景集中在骨科植入、组织工程支架领域，区别于常规实体金属植入物，其连通的多孔网络能够为骨组织长入提供天然的物理空间，解决传统实体植入物与人体骨弹性模量不匹配导致的应力遮挡问题。从结构特性来看，该构型属于三周期极小曲面结构的典型分支，整体没有尖锐的棱角与应力集中拐点，曲面连续平滑过渡，在承受人体日常活动的循环载荷时，应力能够沿着连续曲面向各个方向均匀传导，不会出现局部应力过高导致的植入体断裂或者骨吸收问题。设计这类结构的时候，首先要匹配植入部位的力学性能要求，不同的骨段对应的弹性模量区间差异极大，比如皮质骨的弹性模量在12-18GPa区间，松质骨则在0.

　　1-2GPa区间，通过调整单胞的尺寸、杆径粗细、孔隙率参数，可以精准调控整体结构的等效弹性模量，让植入体的力学性能与宿主骨尽可能匹配，减少术后的异物感与长期松动风险。从结构的连通性来看，该构型的孔隙是完全三维连通的，不存在封闭的死孔，这一点对于术后的组织液循环、营养物质输送至关重要，骨细胞能够沿着孔隙内壁逐步爬行生长，最终实现植入体与自体骨的生物性结合，而非简单的机械锁合。在外形边界处理上，这类多孔结构通常会根据植入部位的骨缺损形态做外轮廓拟合，外表面的孔隙开口尺寸控制在300-800μm区间，这个尺寸范围既能够满足骨组织长入的要求，也不会因为孔隙过大导致结构整体强度不足，内部单胞的排布沿着主应力迹线方向做梯度调整，

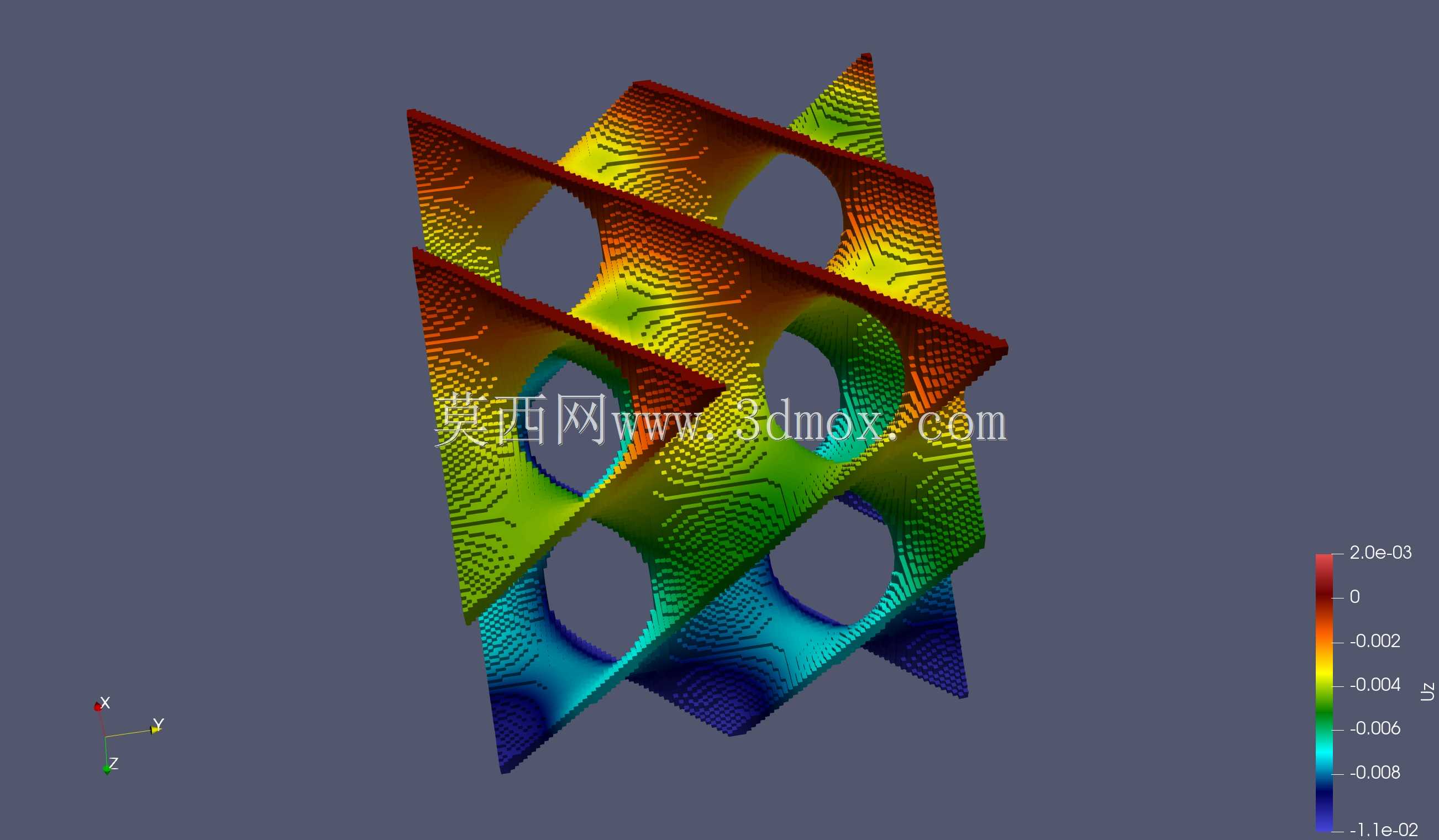

　　在靠近植入体与骨接触的界面区域适当提高孔隙率，促进骨整合，在核心承载区域适当降低孔隙率，提升整体的抗疲劳性能。实际临床使用中，这类结构还可以承载药物缓释功能，连通的孔隙网络可以负载骨诱导活性成分，在植入后的初期缓慢释放，加速骨缺损部位的愈合速度。区别于常规的规则点阵结构，施瓦茨金刚石结构的曲面连续性更好，在做有限元分析的时候，网格划分不会出现极小的质量单元，求解收敛性更优，计算得到的应力分布结果与实际力学测试的偏差更小，能够在设计阶段就精准预判结构的承载极限与疲劳寿命。在加工适配性方面，该结构的自支撑特性较好，采用选区激光熔化工艺进行金属3D打印的时候，大部分悬空曲面的倾斜角度大于工艺要求的自支撑阈值，不需要额外添加内部支撑，

　　既能够减少后处理的工作量，也避免了支撑去除过程中破坏内部孔隙结构的问题。安装边界的设计上，这类多孔植入结构通常会与实体固定结构做一体化设计，连接区域采用渐变过渡的方式，从多孔结构逐步过渡到实体结构，避免在多孔与实体的连接界面出现刚度突变，降低连接部位的断裂风险。对于需要做初期固定的植入场景，实体连接区域可以设计螺钉孔或者配合界面，通过机械固定的方式实现植入后的初期稳定性，待后期骨组织长入多孔结构之后，逐步过渡到生物固定，提升长期植入的可靠性。从流体特性来看，该结构内部的流道平滑无突变，植入后的组织液在孔隙内流动时阻力较小，不会出现局部流动滞止的区域，能够减少术后炎症反应的风险，同时也有利于代谢废物的排出。在做结构验证的时候，通常会对样件做压缩测试、疲劳测试，对比不同孔隙率参数下的力学性能曲线，结合动物实验的骨整合效果，最终确定适配不同植入部位的最优结构参数，确保产品在满足力学承载要求的前提下，最大化提升生物相容性与骨整合效果。
