单活塞航模发动机缸体结构设计

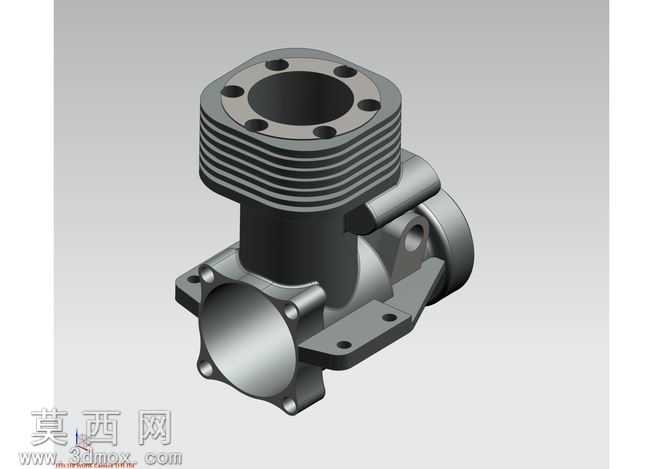

该作品为单活塞航空模型发动机的缸体三维建模成果，建模过程围绕航模动力部件的轻量化、高精度装配需求展开，首先基于航模单缸发动机的工作原理梳理结构逻辑：缸体作为整台发动机的核心承载基体，需要同时集成气缸散热段、曲轴安装腔、进气转接座、安装固定法兰等多个功能区域，建模时先通过草图绘制各功能段的截面轮廓，以拉伸、旋转等基础特征搭建主体毛坯结构，再针对各功能区域做细节特征处理。上部气缸段设计了多层环形散热鳍片，通过圆周阵列特征实现等距排布，鳍片厚度与间距参考小排量航模发动机的散热需求设定，保证模型发动机工作时的热量能够快速散出；气缸顶端的安装法兰均匀布置8个螺栓孔，用于固定气缸盖，孔位通过圆周阵列生成，保证装配时的同轴度与密封性。下部曲轴腔区域做了大直径开孔设计，用于容纳曲轴连杆机构，侧方延伸出的进气转接座带有两个安装定位孔，用于连接化油器组件；缸体底部的安装法兰设置了多个固定孔位，用于将缸体整体固定在发动机机匣上，所有孔位均做了倒角处理，避免装配时出现应力集中。材质渲染阶段，主体采用铸铝质感的哑光金属材质，散热鳍片边缘做了轻微的高光处理，还原航模发动机缸体常用的铝合金加工质感，安装孔内壁做了深色金属质感处理，区分加工面与毛坯面的视觉差异。设计过程中充分考虑了航模零件的尺寸适配性，各装配面的公差预留符合微型动力部件的装配要求，整体结构紧凑无冗余，既还原了真实单活塞航模发动机缸体的结构特征，也保证了三维模型的可编辑性，可用于航模动力系统的结构展示、装配模拟以及3D打印验证等场景，模型的各特征参数均参考市面常见的小排量航模发动机尺寸设定，具备较高的还原度与实用参考价值。
