Adafruit树莓Pi亚克力堆叠式保护外壳设计

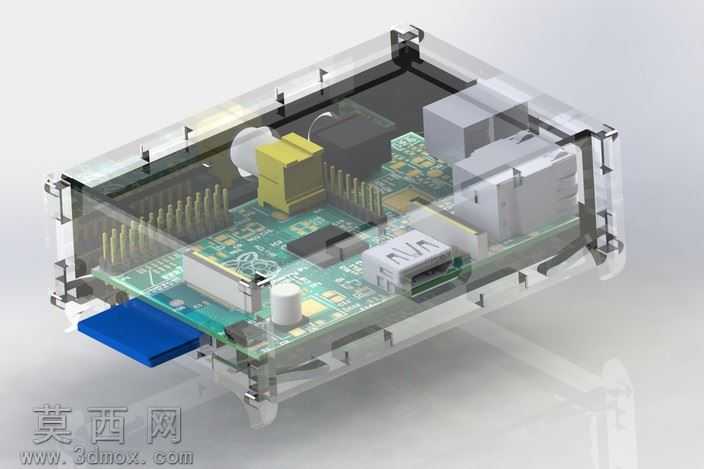

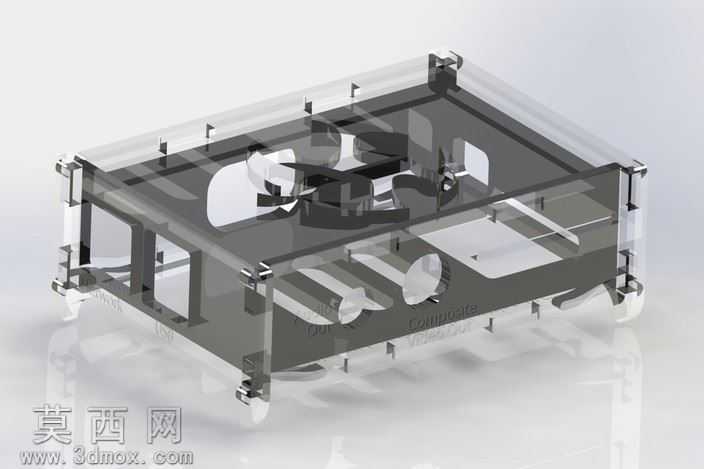

本作品为适配Adafruit树莓Pi开发板设计的亚克力堆叠式保护外壳，整体采用三维参数化建模方式完成，建模过程中严格遵循3毫米亚克力板材的加工公差要求，对每一层板材的轮廓、开孔、卡扣位置都做了精准的尺寸约束，确保各层板材堆叠后可以严丝合缝组装，不会出现错位、松动的问题。外壳整体采用分层堆叠的结构设计思路，从底部承托层到中间功能隔层再到顶部盖板，每一层都对应开发板的不同功能区域做了避让设计：底部层预留了开发板接口、引脚的对位槽位，中间隔层设置了支撑柱与走线槽，既可以承托上层板材，也能为开发板的外接线路预留充足的走线空间，顶部盖板做了可视化开窗设计，既可以直观观察开发板的运行状态，也能兼顾散热需求。材质渲染阶段，针对亚克力板材的半透明光学特性做了专门的材质参数调整，还原了亚克力通透又带有轻微磨砂质感的视觉效果，金属固定件部分采用了抛光金属材质，和半透明的亚克力主体形成材质对比，提升整体渲染的真实感。结构设计上采用了无螺丝卡扣式的组装逻辑，在每层板材的边角位置设置了对应的卡扣与卡槽，组装时不需要额外的紧固件，只需要将各层板材对准卡槽依次按压即可完成组装，拆卸维护时也可以直接逐层拆开，不需要借助额外工具，大幅提升了外壳的组装与维护便捷性。当前版本的模型已经完成了主体结构、卡扣、隔层的建模工作，针对开发板的外接扩展孔位还在后续优化调整中，整体结构已经可以满足基础的开发板承托、防护、散热需求，分层结构也预留了足够的扩展空间，后续可以根据不同的使用需求，在中间层增加扩展模块的固定位，适配更多的树莓Pi外接配件。建模过程中对所有的板材边缘都做了微小的倒角处理，既避免了亚克力板材切割后锐边容易划手的问题，也让组装后的外壳边角更加圆润美观，每一层的卡扣位置都做了公差补偿，确保亚克力板材切割后依然可以顺畅组装，不会出现卡扣过紧无法安装或者过松容易脱落的问题。
