带操作平台支座的卧式储液罐体设计

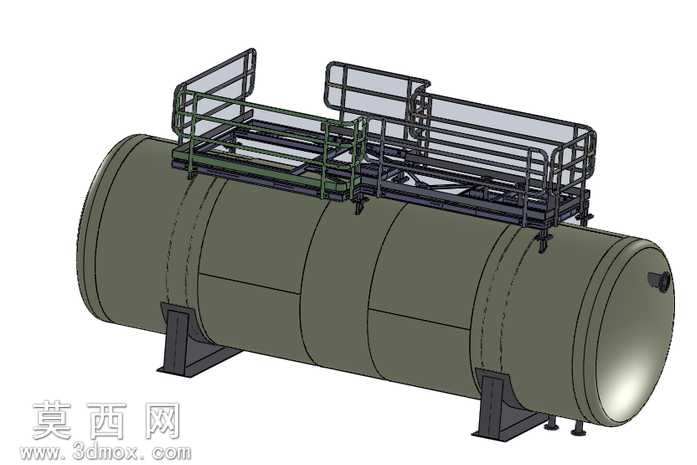

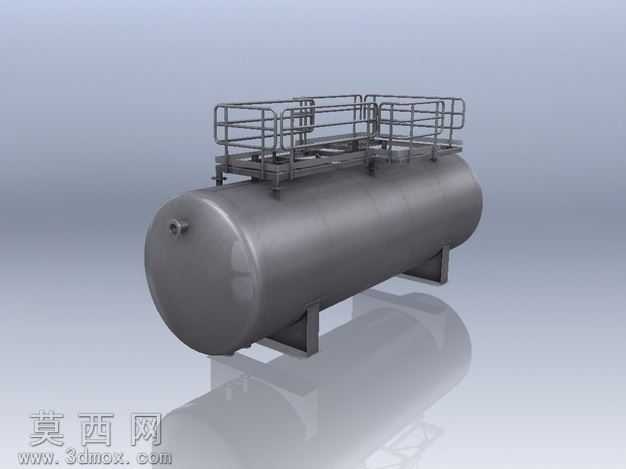

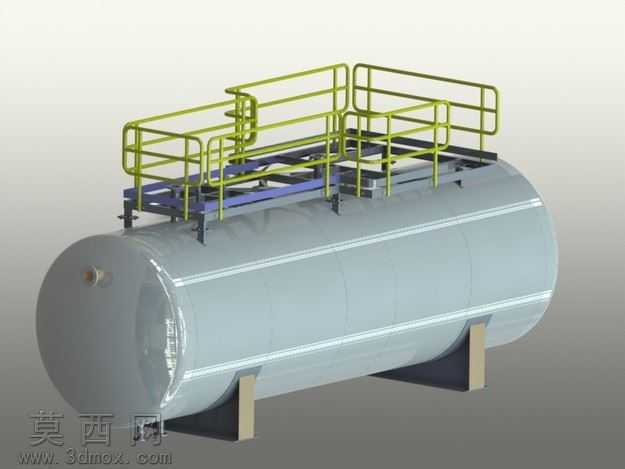

本作品为卧式储液罐体三维建模成果，建模过程严格遵循压力容器类设备的结构设计逻辑，首先以旋转特征构建主体圆柱形罐体与两端椭圆形封头，精准控制罐体壁厚与封头曲率参数，保证储液腔体的容积合理性与结构承压基础。建模阶段依次完成罐体外部的环向加强筋布局，通过阵列特征均匀排布加强筋结构，提升罐体整体抗形变能力，避免储液满载时罐体出现局部凹陷变形。随后完成两个鞍式支撑支座的建模，支座采用型钢焊接结构形式，贴合罐体底部弧度设计支撑面，同时预留安装固定的螺栓孔位，保证罐体放置的稳定性与安装适配性。罐体顶部的操作平台采用框架式结构建模，以型钢搭建平台主框架，铺设防滑平台面板，平台周边设置符合安全规范高度的防护栏杆，栏杆包含横杆、立杆与底部挡边结构，通过等距阵列完成栏杆立杆排布，同时设置上下平台的斜梯结构，梯步做防滑纹理处理，两侧配套扶手，满足操作人员登顶巡检、操作附件的通行与安全防护需求。材质渲染阶段，罐体主体采用哑光碳钢材质表现，还原工业储液设备的金属质感，加强筋、支座与平台框架采用同系金属材质做细微色差区分，防护栏杆采用亮黄色安全警示材质，清晰标识安全防护区域，平台面板做防滑纹理的凹凸质感处理，提升模型真实感。设计过程中充分考虑卧式储罐的实际使用场景，各部件的连接位置做精准的装配配合，支座与罐体的接触位置做贴合处理，平台与罐体顶部的连接支架做受力结构强化，避免出现结构干涉问题，整体模型结构完整，细节表现到位，可用于储液设备的方案展示、结构校核与教学演示使用，完整还原了工业卧式储液罐的典型结构特征与安全配套设计。
