12度线圈杆1度滚深程切削螺柱

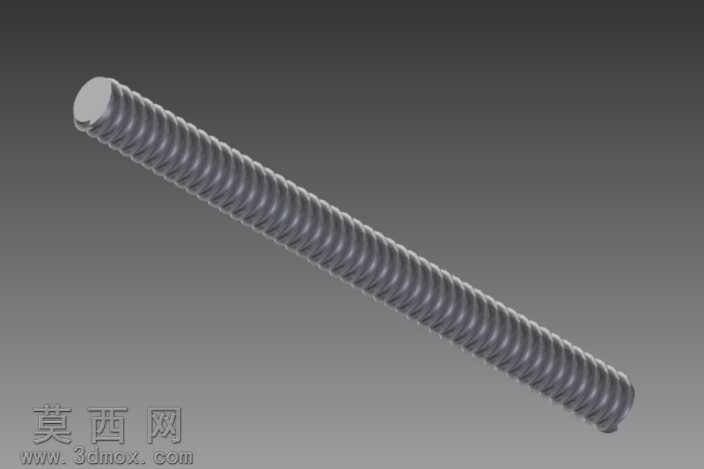

本螺柱三维建模采用Autodesk Inventor平台完成，建模过程严格遵循机械设计标准，首先以螺柱公称直径为基准创建圆柱基体，通过拉伸特征完成杆身基础实体构建，建模时精准控制杆身长度与端面倒角参数，保证两端装配面的平面度与倒角角度符合装配要求。螺纹特征采用螺旋扫掠方式生成，针对12°线圈杆的特殊牙型参数，先绘制符合牙型角、牙距要求的螺纹截面草图，再匹配对应导程的螺旋路径完成扫掠，过程中对螺纹收尾段做平滑过渡处理，避免应力集中的同时还原真实加工的螺纹收尾形态。针对1°滚深程切削的结构特性，建模时对螺纹牙底深度做精准参数化控制，通过偏移、切除特征还原滚压切削后的牙型轮廓，保证牙型深度、牙顶宽度的尺寸公差符合设计要求。材质配置选用合金钢材质参数，赋予模型金属磨砂质感，渲染时采用三点布光方案，主光源模拟工业检测环境的平行光，突出螺纹牙型的轮廓起伏，辅光源补暗部阴影避免细节丢失，背景采用渐变中性灰突出模型主体，渲染输出的效果图清晰展现螺柱的整体形态与螺纹细节。设计过程中优先考虑螺柱的传动与紧固双重功能，杆身圆柱度、螺纹同轴度均做参数化约束，保证模型可直接用于装配仿真、工程图导出，所有特征均保留参数化编辑属性，可根据实际使用需求快速调整公称直径、杆长、螺纹导程、牙型角度等核心参数，适配不同的装配场景。模型同时导出STEP/IGES通用格式，可兼容主流三维CAD软件，满足跨平台协作的使用需求，建模过程中对螺纹起始位置、收尾长度做标准化处理，还原真实机械加工的工艺特征，避免理想化建模带来的装配干涉问题，整体模型结构完整，细节还原度高，可直接用于机械设计教学、产品装配验证、非标设备设计选型等场景。
