汽车内饰木纹纹理装饰边框结构设计

　　该款纹理边框属于汽车座舱内饰包覆类结构件，主要应用于乘用车主驾侧仪表台区域的功能模块外框包覆场景，日常使用中承担装饰遮蔽、边缘防护、触感优化三重核心作用。从实际装车工况来看，该部件安装位置处于驾驶员视线高频触及的仪表台侧方区域，既需要覆盖内部功能模块的装配缝隙、线束接插件外露部分，也需要在驾乘人员肢体意外触碰时提供柔和的接触反馈，避免硬质基材边缘的磕碰风险，同时匹配座舱整体的木纹内饰风格，提升座舱内饰的质感统一性。

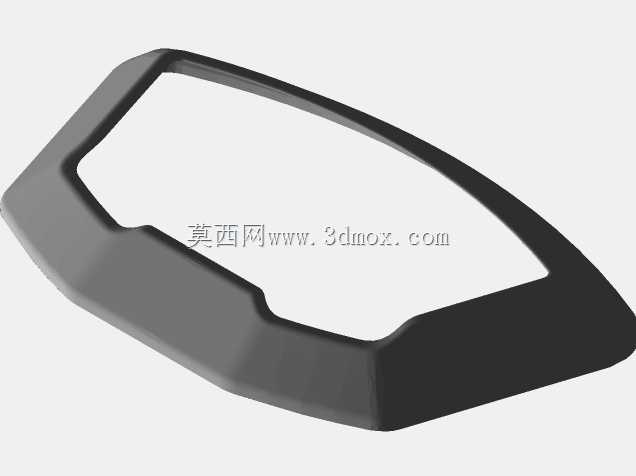

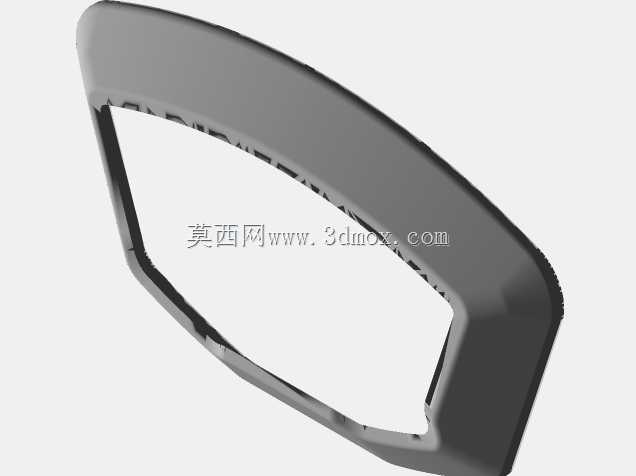

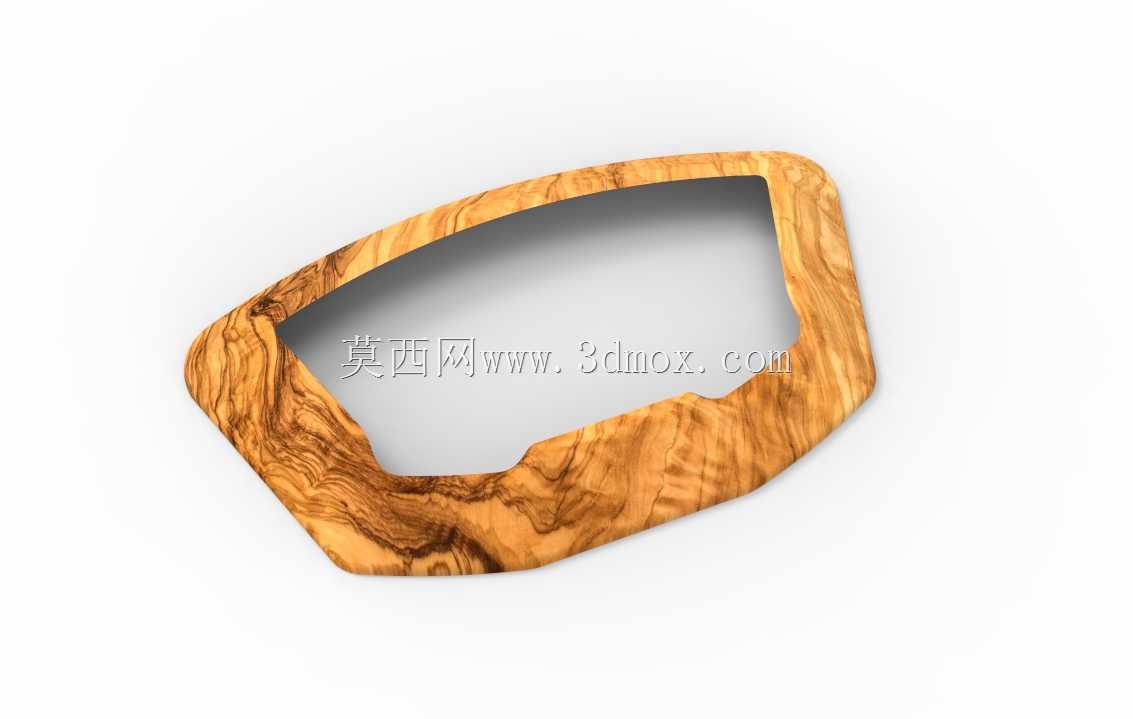

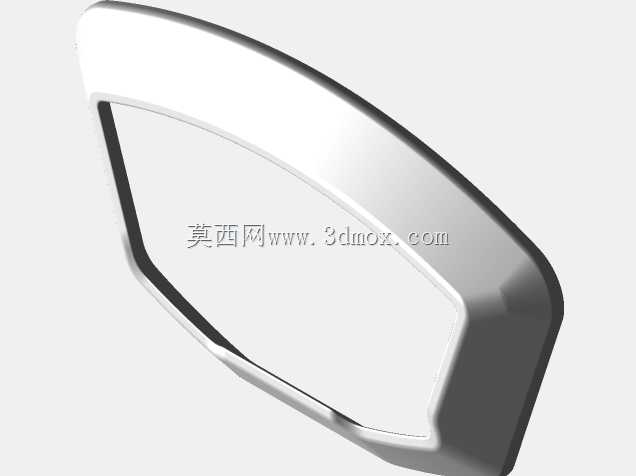

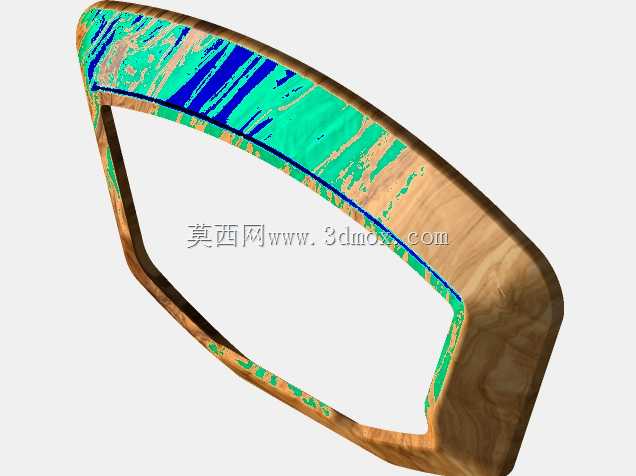

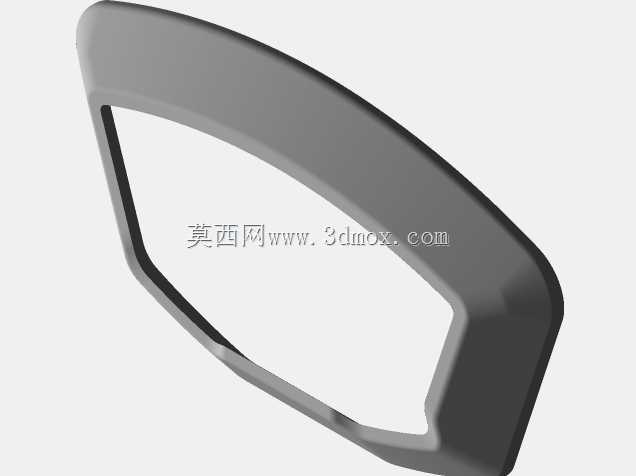

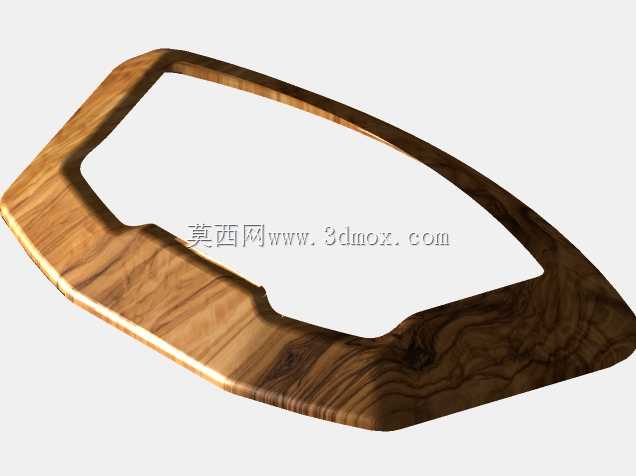

　　设计阶段首先围绕安装边界做了适配性处理，整体轮廓采用非对称异形切边结构，完全贴合对应车型仪表台的安装曲面弧度，四个边角均做了大圆角过渡处理，避免应力集中导致的装配后翘边问题，边框的内侧翻边宽度控制在8mm，既能够完全遮盖安装位的预留公差间隙，也不会过度占用内部功能模块的布置空间，外侧边缘做了0.5mm的倒斜角处理，消除注塑或包覆工艺带来的锐边风险。边框整体壁厚均匀控制在2.5mm，采用硬质ABS作为基材，表面做木纹纹理转印处理，纹理走向顺着边框的长轴方向排布，模拟天然实木的纹理流向，避免纹理拼接处的视觉突兀感，表面做半哑光UV涂层处理，反光度控制在15%以内，避免行车过程中出现反光干扰驾驶员视线的问题。

　　从安装适配性角度考虑，边框背面预留了6个均匀分布的卡扣安装位，卡扣座的高度根据仪表台安装基面的落差做了差异化设计，每个卡扣位旁都设置了定位筋，装配时可以先通过定位筋卡入安装位的预定位槽，再按压卡扣完成固定，不需要额外打胶或者螺丝固定，装配效率能够满足整车生产线的节拍要求，同时拆卸维护时只需要用专用撬板沿边缘均匀施力即可拆下，不会损伤边框或者周边的仪表台基材。边框的内圈轮廓完全匹配内部功能模块的外轮廓，单边预留0.3mm的装配间隙，既保证安装后不会出现卡滞问题，也不会出现过大的缝隙影响视觉效果，内圈边缘同样做了圆角处理，避免装配时刮伤内部功能模块的表面。

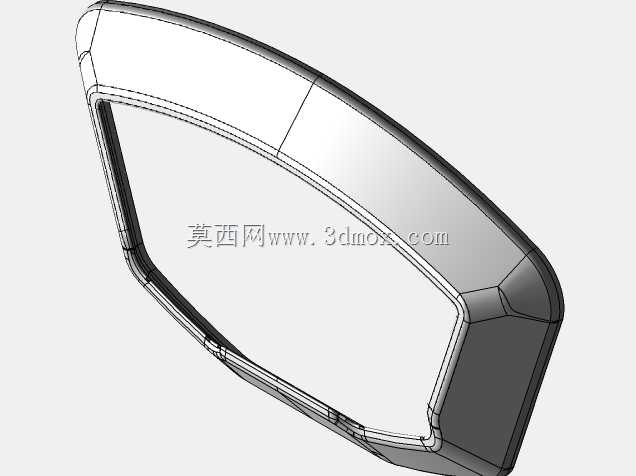

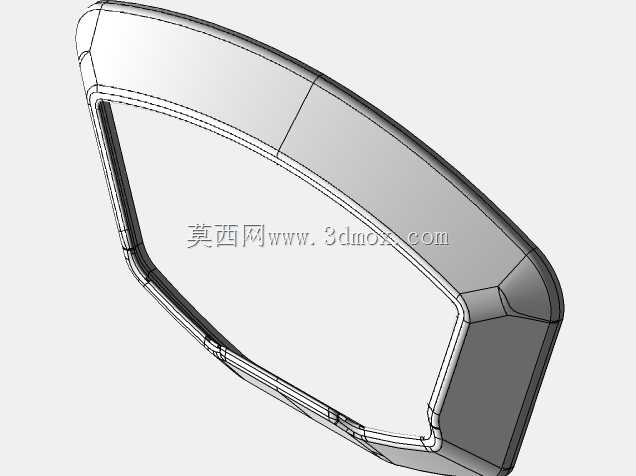

　　针对日常使用的耐久需求，该边框的表面涂层做了耐摩擦、耐汗液腐蚀测试验证，能够承受日常使用中频繁的触碰、清洁擦拭，不会出现纹理脱落、涂层掉色的问题，同时基材的耐温范围覆盖-40℃到85℃，能够适配不同地区的用车环境温度，不会因为夏季车内高温出现变形翘边，也不会因为冬季低温出现脆裂问题。在建模过程中，所有曲面都做了连续性处理，外表面的G2连续保证了纹理转印时不会出现曲面断层导致的纹理变形，背面的加强筋排布顺着边框的轮廓走向，既提升了部件整体的结构强度，也避免了注塑过程中出现缩痕影响表面外观质量，加强筋的厚度控制在壁厚的0.6倍，避免表面出现缩印影响木纹纹理的呈现效果。

　　实际装车验证阶段，该边框的装配公差能够控制在±0.2mm以内，和周边仪表台、功能模块的面差控制在0.1mm以内，视觉上完全实现齐平效果，木纹纹理的色差值和周边其他木纹内饰件控制在ΔE≤1.5，保证整个座舱内饰的木纹风格统一，不会出现明显的色差。日常使用中，该部件除了装饰作用外，还能够在一定程度上吸收轻微的碰撞冲击，当驾乘人员的膝盖或者手部意外碰到该区域时，带有一定韧性的基材和表面的柔感涂层能够缓冲冲击力，降低磕碰带来的不适感，同时边框的边缘遮挡作用也能够避免灰尘、液体顺着缝隙进入内部功能模块，提升内部电子元件的使用寿命。
