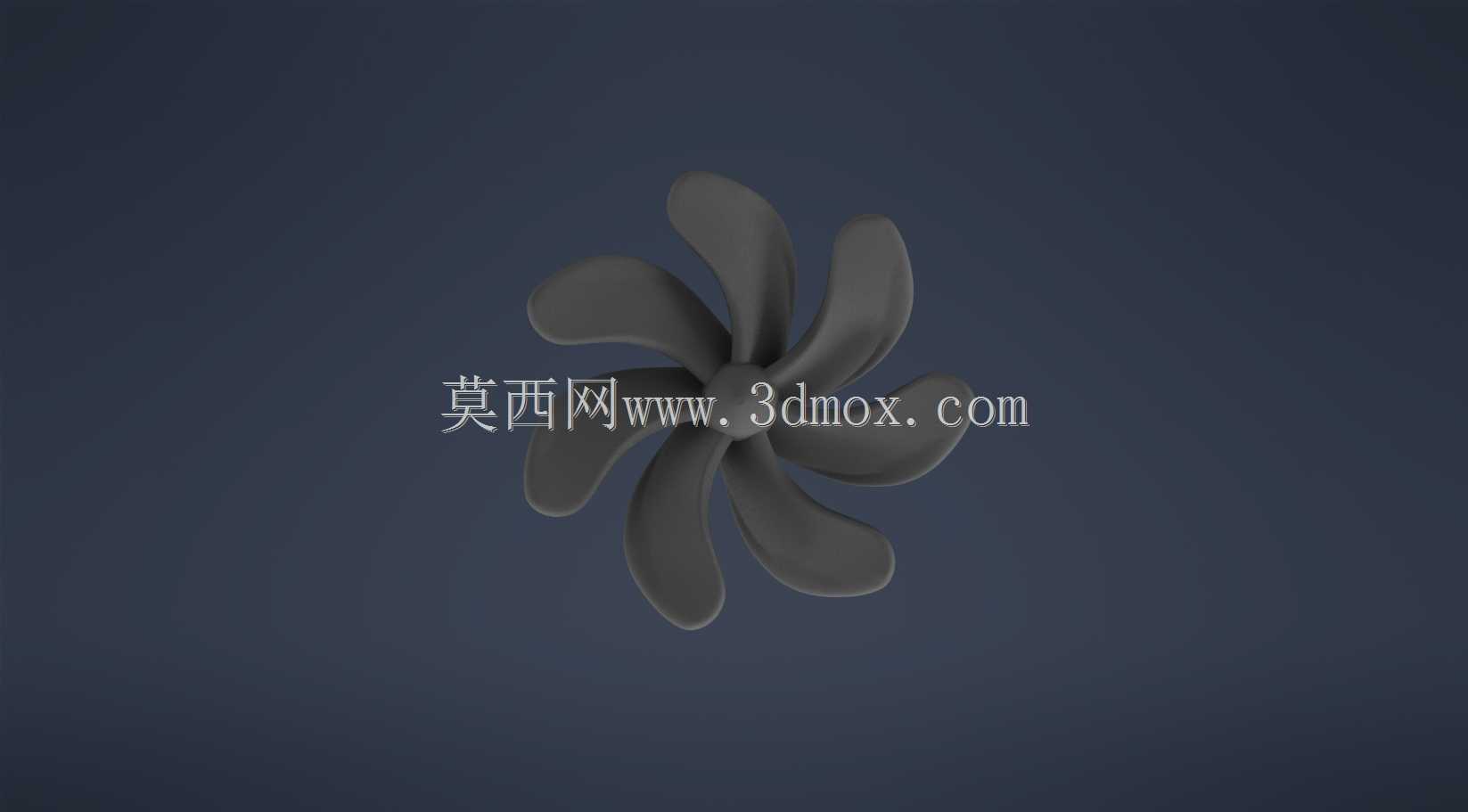

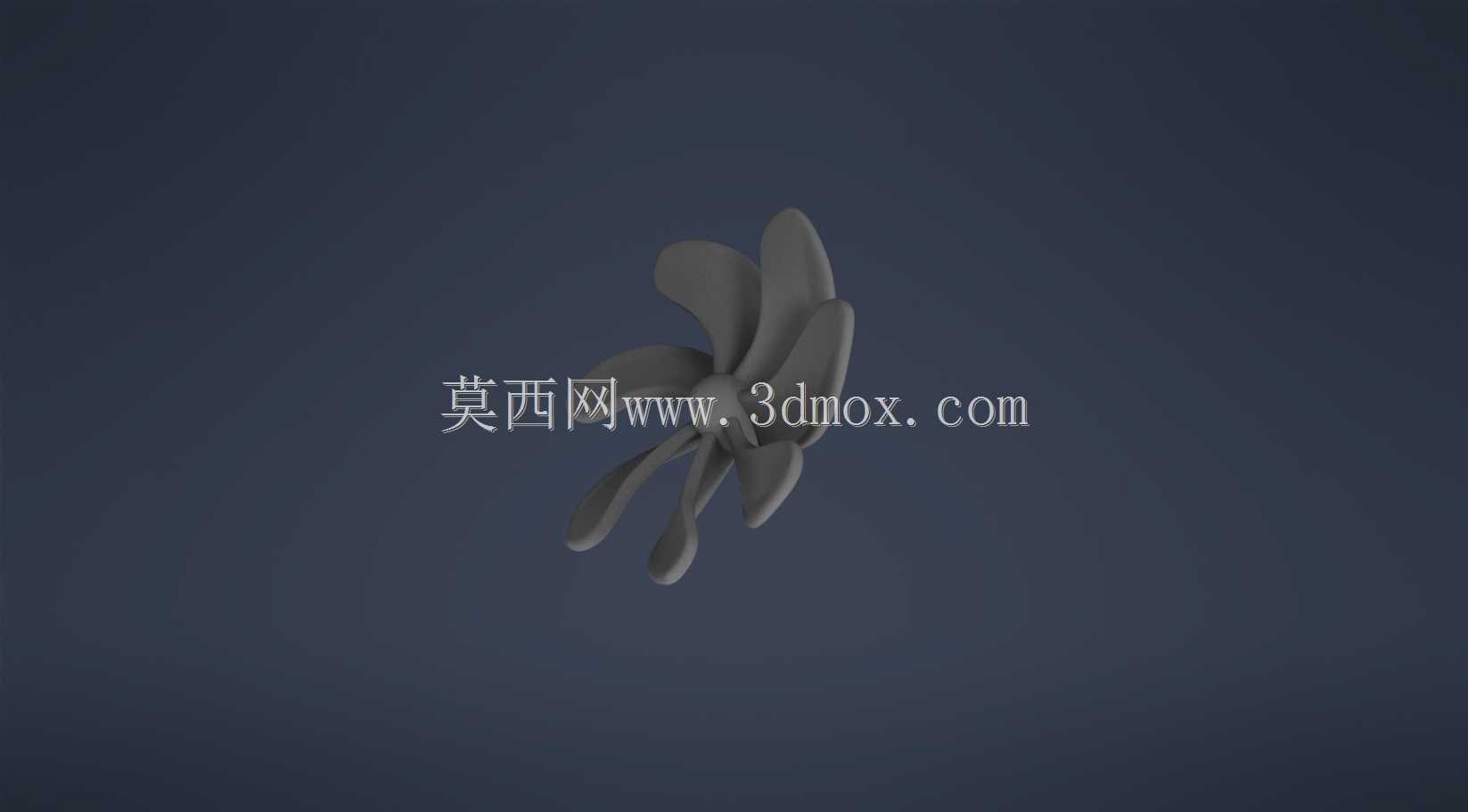

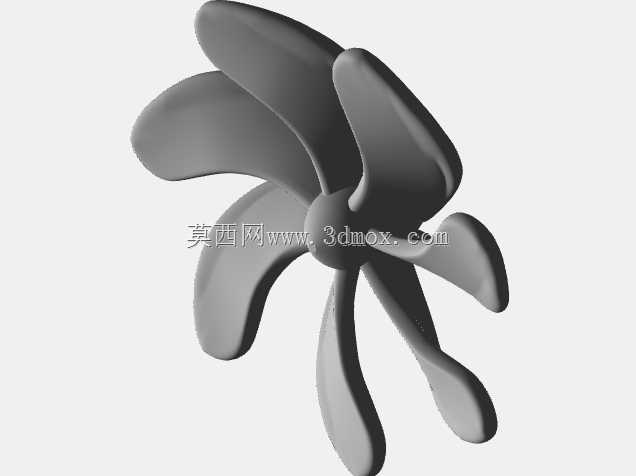

七叶大侧斜潜艇水下推进螺旋桨结构

　　在水下航行器的动力传递链路中，螺旋桨是直接将主机轴系输出扭矩转化为轴向推进力的核心艉部部件，这套七叶大侧斜构型的推进部件，主要适配大吨位常规动力与核动力潜艇的水下航行需求，区别于水面船舶常用的四叶、五叶常规螺旋桨，七叶大侧斜的设计从根源上是为了匹配潜艇对低噪声、高推进效率的严苛要求。从实际应用场景来看，这类螺旋桨安装在潜艇艉部的轴系末端，浸没于海水中工作，既要承受主机满功率输出时的大扭矩载荷，也要应对不同航速、不同下潜深度下的海水压力变化、空泡剥蚀以及海流冲击，其工作状态直接决定潜艇的水下航速、续航效率以及声学隐蔽性，是潜艇动力系统中直接决定作战性能的关键结构件。

　　从功能特性上拆解，这套螺旋桨的每一片桨叶都采用大侧斜设计，也就是桨叶的导边与随边相对于桨毂径向基准线存在明显的后掠角度，这种设计首先能够大幅降低螺旋桨运转时的不均匀伴流诱发的振动，潜艇艉部的流场因为艇体线型、舵系结构的遮挡本身存在明显的流速不均，常规直叶螺旋桨在这种不均匀流场中旋转时，每片桨叶经过不同流速区域会产生周期性的载荷波动，既会激发轴系振动传递到艇体形成噪声源，也容易在桨叶表面产生局部空泡，空泡破裂时不仅会产生强烈的声学信号暴露潜艇位置，长期作用还会剥蚀桨叶表面破坏型线精度。七叶构型相比少叶设计，在同等盘面比下能够降低单叶载荷，让桨叶表面的压力分布更均匀，进一步推迟空泡的产生，同时七叶的叶频更高，产生的噪声频率更容易避开艇体结构的共振频段，也能降低被声呐探测识别的概率。

　　从设计思路的落地来看，这套螺旋桨的建模过程首先要匹配潜艇艉部的轴系安装边界，桨毂中心的锥孔尺寸、键槽结构必须与艉轴的安装端完全契合，安装端面的定位止口要保证螺旋桨装配后与轴系的同轴度，避免旋转时产生偏心不平衡量，这个不平衡量在高转速下会被放大，直接引发轴系振动、密封件磨损等连锁问题。桨叶的型线设计是整个建模的核心，每一片桨叶从叶根到叶梢的螺距、翼型厚度、弦长都是渐变的，叶根区域因为要传递全部扭矩，结构厚度更大，圆角过渡充分避免应力集中，叶梢区域做了削薄处理，减少叶梢与艇体结构之间的间隙带来的涡流噪声，同时所有桨叶的型面精度要保持高度一致，做动平衡校验时的剩余不平衡量必须控制在航行器轴系允许的范围内，不然长期运转会导致艉轴轴承磨损加剧，甚至影响轴系密封的可靠性。

　　在安装边界的匹配上，除了桨毂与艉轴的配合尺寸，还要考虑螺旋桨与艉部舵系、艇体导流罩的间隙，这个间隙既不能太小，避免航行过程中桨叶受流致振动产生形变时与周边结构发生剐蹭，也不能太大，不然会增大艉部伴流的不均匀度，降低推进效率。桨叶的盘面比选择也经过匹配计算，要在主机额定功率、额定转速下达到设计航速要求的推力，同时保证桨叶表面的最大负压值高于海水对应温度下的汽化压力，从根源上抑制空泡的产生。另外桨叶的导边做了圆滑过渡处理，避免尖锐边缘在水流冲击下产生线谱噪声，随边的型线也做了优化，减少桨叶尾流中的涡流强度，降低尾流噪声。

　　从结构强度的角度考虑，建模时已经对叶根区域的应力集中做了圆角过渡处理，每片桨叶与桨毂的连接位置都做了变厚度加厚，匹配水下大深度航行时的海水压力、全速运转时的离心载荷以及水流冲击载荷，保证在最大航速、最大下潜深度的极端工况下，桨叶不会出现塑性形变，型线精度不会发生变化。整个螺旋桨的材质一般选用高强度铜合金或者复合材料，建模时的型面精度可以直接对接后续的五轴加工工艺，不需要额外做型面修正，加工完成后只需要做表面抛光处理，降低表面粗糙度，进一步减少水流摩擦噪声，同时提升抗空泡剥蚀的能力。
