嵌入式4x4矩阵按键输入模组结构设计

　　在嵌入式控制、小型智能终端的硬件开发环节，矩阵按键是成本可控、可靠性经过长期验证的人机交互输入方案，4x4规格的矩阵键盘更是覆盖了数字输入、基础功能指令触发的绝大多数场景需求，从门禁密码输入面板、工业设备参数设置终端，到小型创客项目的指令输入模块，这类按键模组的应用密度极高。做这类按键的三维结构设计时，首先要跳出“只是一块按键板”的认知误区，要结合实际装配场景把所有边界条件考虑周全——很多新手建模时只做按键和面板的外观，忽略了背后PCB板的安装空间、按键触发行程的预留、面板与设备壳体的配合公差，最后打样出来要么按键卡涩按不动，要么PCB装不进去，要么按键帽突出面板太多容易被误碰。

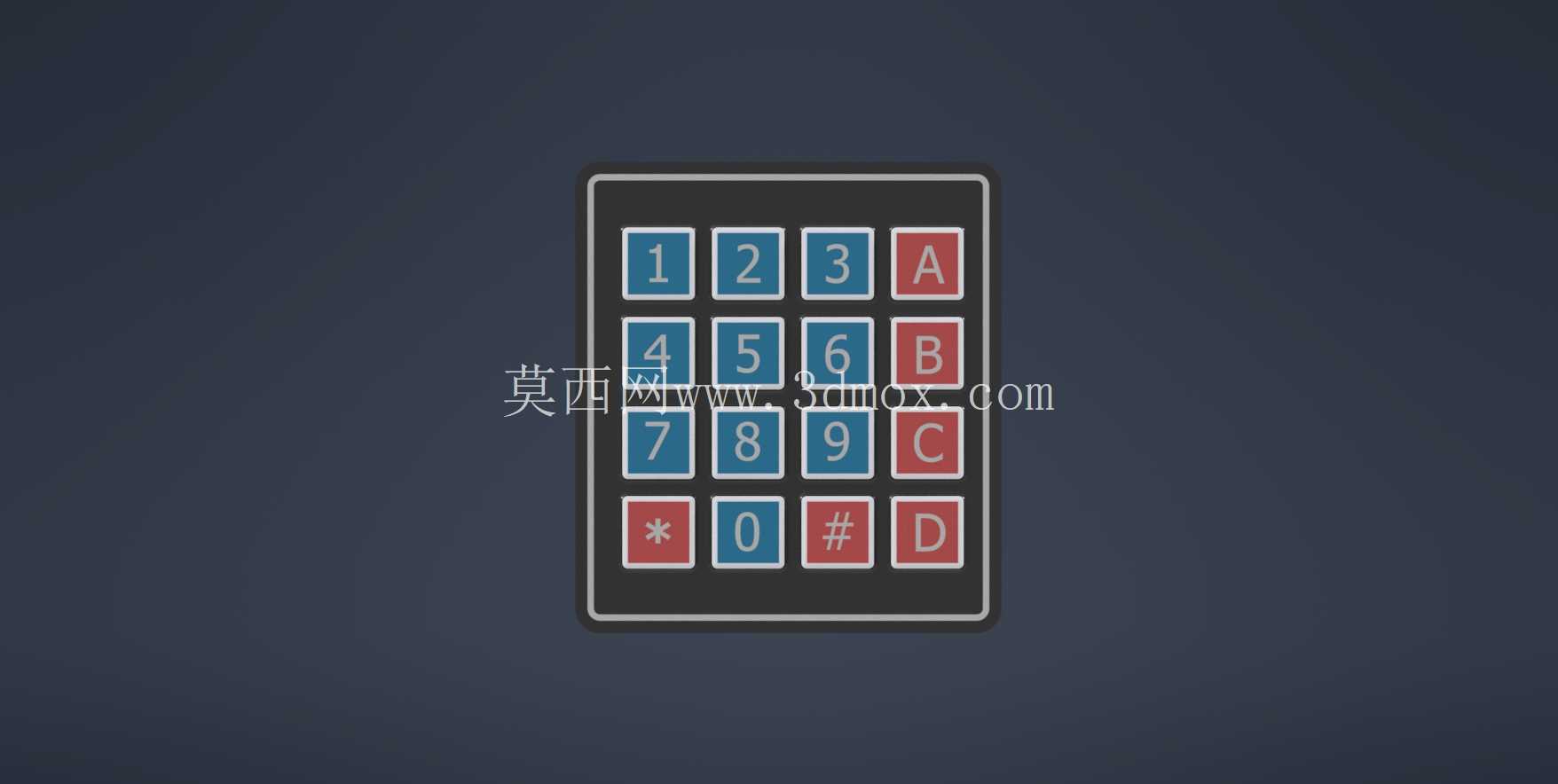

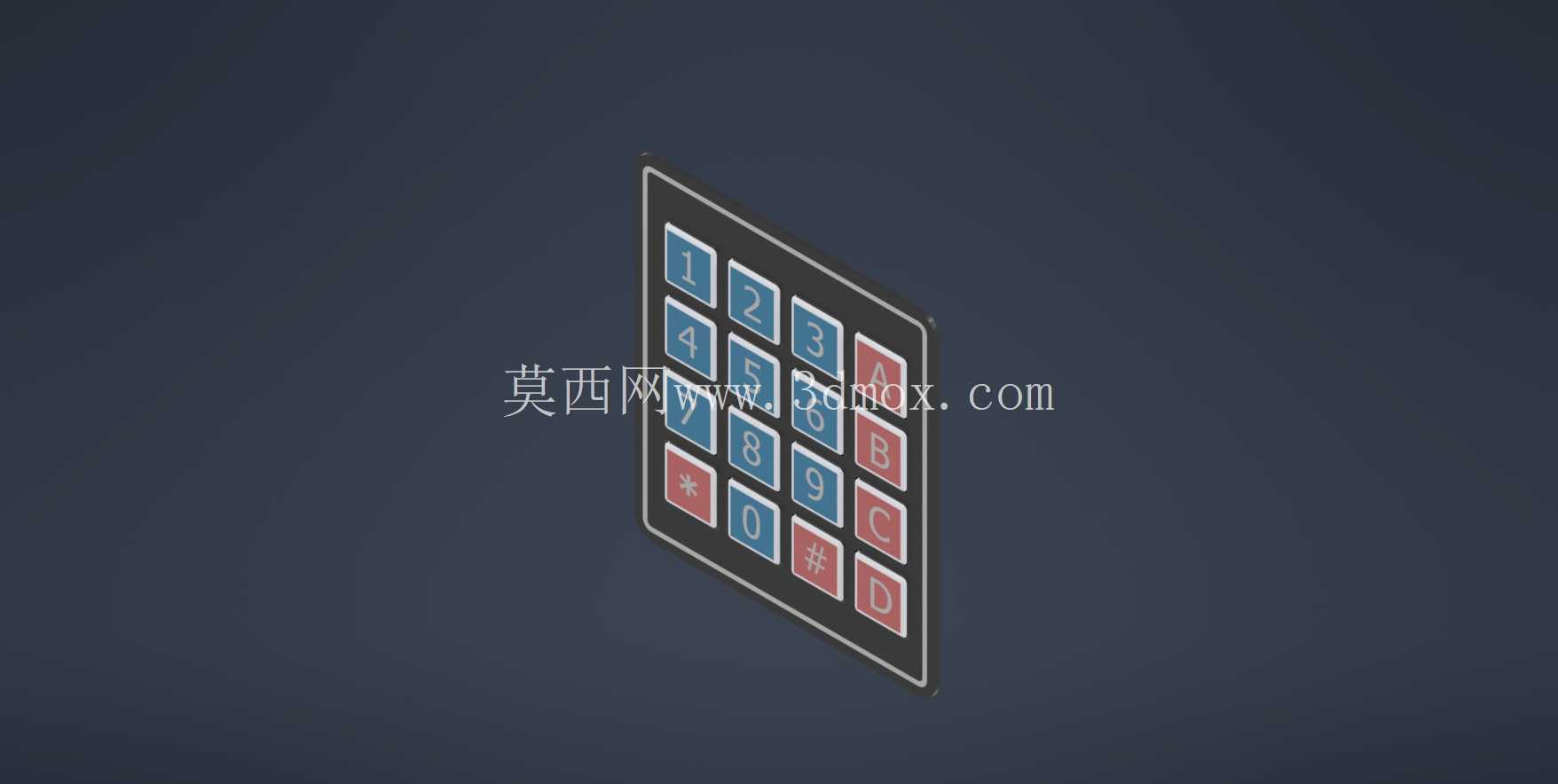

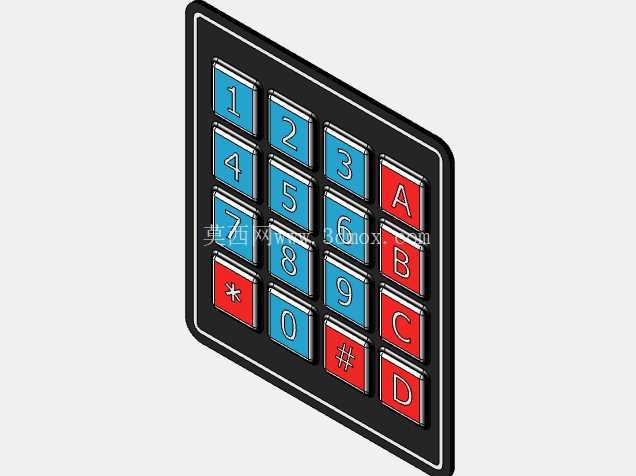

　　这款4x4矩阵键盘的结构设计，首先遵循真实工业级按键模组的尺寸规范，整体外框做了窄边设计，适配嵌入式安装的开孔需求，面板边缘做了0.3mm的倒角，既避免安装时割手，也能和设备壳体的安装槽更好贴合，不会出现边缘凸起的问题。按键布局严格遵循通用矩阵键盘的排布逻辑，1-9数字键按三行三列排布在左侧区域，最右列设置A、B、C、D四个功能按键，最底行排布*、0、#三个常用功能键，每个按键的中心间距统一为12mm，这个间距是经过大量人机交互验证的，成年人手指按压时不会误触相邻按键，同时不会让整体面板尺寸过大。每个按键帽做了微凹的弧面设计，贴合指腹的按压触感，按键边缘做了0.2mm的拔模斜度，方便注塑生产时脱模，也能减少按键上下活动时和面板开孔的摩擦阻力。

　　从安装边界来看，这款键盘的整体厚度控制在8mm以内，其中面板厚度1.5mm，按键活动行程预留2.5mm，背后留给PCB板和接插线的空间有4mm，完全可以嵌入到厚度10mm以上的设备壳体中，安装方式上预留了四个M2的螺丝孔位，分布在面板四个角的内侧，不会破坏面板正面的外观完整性，也可以根据需求换成背胶粘贴的安装方式，适配不同的装配场景。设计过程中特意考虑了按键的防呆设计，不同功能的按键用颜色做区分，数字键用蓝色标识，功能键用红色标识，用户在操作时可以快速通过颜色区分按键功能，减少误操作的概率，同时按键上的字符做了凹刻处理，不会因为长期按压摩擦导致字符磨损脱落，比丝印标识的耐用性高很多。

　　在结构可靠性设计上，面板和按键之间的单边间隙控制在0.15mm，既保证按键可以顺畅上下活动，不会因为温度变化出现热胀冷缩卡键的问题，也不会因为间隙过大进灰进水，影响内部轻触开关的使用寿命。按键底部的支撑结构做了十字筋设计，按压时受力均匀，不会出现单边倾斜卡滞的问题，每个按键对应的轻触开关位置都做了定位柱，和PCB板上的定位孔精准配合，装配时不需要反复调整位置，就能保证每个按键的中心对准轻触开关的触发点，不会出现按边角没反应的问题。很多人做这类键盘设计时容易忽略接插件的位置，这款模型特意在键盘背部的上方预留了排针的安装空间，排线可以从背部上方引出，不会和安装面的其他结构产生干涉，不管是用直插排针还是弯排针都能适配，兼容不同的主板接线方向。

　　从实际应用的适配性来看，这个结构可以直接适配市面上绝大多数通用的4x4矩阵按键PCB板，不需要额外修改结构，不管是用在arduino的创客项目里做密码输入、功能选择，还是集成到小型工业控制终端里做参数设置，或者装在门禁、储物柜上做密码输入面板，都能直接套用这个结构，不需要重新做外形设计。建模时所有的尺寸都按照实际生产的公差要求做了预留，比如面板的安装开孔尺寸比面板外形小0.2mm，采用过盈配合的嵌入式安装时，不需要打螺丝就能固定牢固，同时方便后期拆卸维护。按键的按压力度按照通用轻触开关的160g触发力度做了行程匹配，按压时的反馈感清晰，不会出现软塌或者按不动的问题，长期使用的疲劳感更低。
