DeansT型接插件结构三维设计

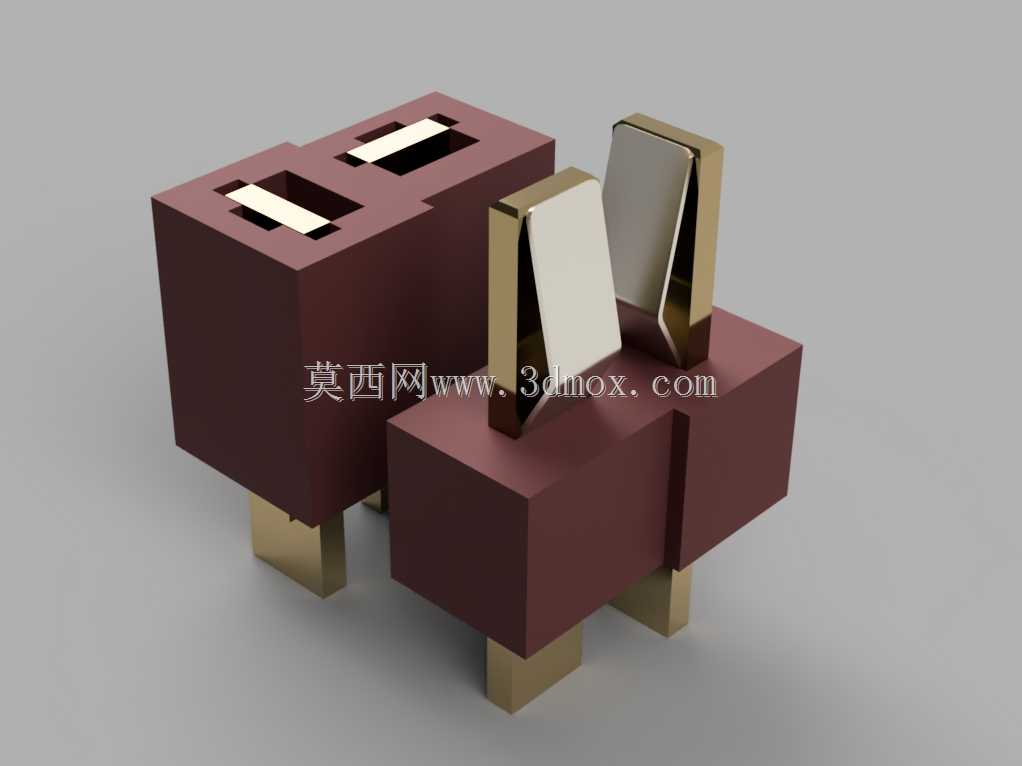

　　在航模动力回路、小型便携储能设备、低压大电流供电模组的布线场景里，接插件的接触可靠性直接决定整套系统的运行稳定性，Deans T型连接器正是这类场景下应用极为广泛的一类快接连接件，其结构设计完全围绕大电流载流、防反插、快插拔的核心需求展开。从结构组成来看，整套连接件分为公端与母端两个独立装配单元，母端采用绝缘基座内嵌对称式弹性接触片的结构，绝缘基座选用耐温、抗冲击的硬质绝缘材质，基座上开设两个平行的矩形插接腔，腔体内壁设置有限位凸筋，既可以在公端插入时提供导向定位，也能避免接触片在多次插拔后出现侧向偏移；接触片采用高弹性铜合金基材冲压成型，表面做镀覆处理降低接触电阻，接触片的弯折角度经过反复校核，

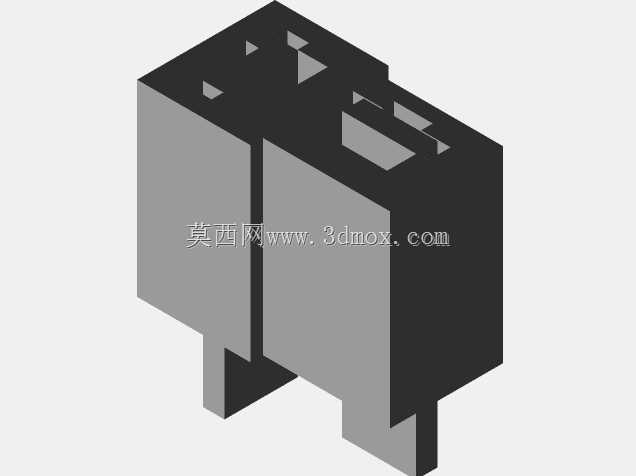

　　公端插片插入时能提供恒定的接触正压力，既不会因为压力过大导致插拔阻力过高，也不会因为压力不足出现接触不良、载流时发热的问题。公端结构与母端对应，绝缘基座上伸出两个平行的扁平导电插片，插片的厚度、间距与母端腔体完全匹配，插片根部与绝缘基座结合处做了防错位的凸台设计，从物理层面杜绝反插的可能，避免用户接反正负极造成后端电路烧毁。从安装边界来看，这类连接器的公母端对接后整体轮廓紧凑，绝缘基座的外部没有多余的突出结构，插片尾部预留了焊线位，可以直接适配常规的动力线径，焊接后线缆与基座尾部的衔接处不会出现应力集中，日常使用中拖拽线缆也不会导致焊盘脱落。设计这类接插件的三维模型时，首先要优先保证公母端的配合公差，

　　插接腔与插片的间隙需要控制在合理范围内，间隙过大会导致接触晃动、载流面积不足，间隙过小则会提升插拔难度，甚至在多次插拔后磨损绝缘基座；其次要重点校核弹性接触片的形变行程，确保插片插入全程接触片的形变都在材料弹性极限范围内，不会出现塑性变形导致接触压力衰减；另外绝缘基座的壁厚设计也要兼顾结构强度与材料成本，基座外壁厚度过薄会在插拔受力时出现开裂，过厚则会造成整体尺寸冗余，不符合小型化设备的安装需求。在实际工程应用中，这类T型连接器常被用于航模动力电池与电调的连接、小型电动工具的电池包快接、低压测试设备的供电回路转接，相比普通的圆形接插件，其扁平式的接触结构拥有更大的接触面积，同等体积下可以承载更高的持续电流，

　　同时T型的非对称布局天然具备防反插属性，不需要额外增加防呆结构就能避免接线错误。建模过程中需要注意，接触片的弯折圆角不能过小，否则实际冲压生产时会出现基材开裂的问题，绝缘基座上的脱模斜度也要符合注塑工艺要求，所有棱角处做微小的圆角处理，既可以提升生产时的良品率，也能避免装配时锐边划伤操作人员或者线缆绝缘层。公母端对接后的重合尺寸需要严格控制，插片插入母端的深度要保证完全覆盖接触区域，同时不能顶到母端腔体的底部，避免长期使用后出现基座变形、接触片移位的问题。尾部的焊线槽尺寸要匹配常用的动力线外径，焊线槽边缘做倒角处理，方便线缆插入焊接，同时焊接后可以通过热缩管包覆尾部，实现绝缘防护与线缆固定。
